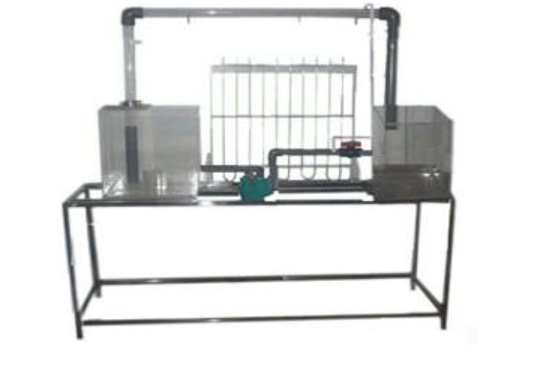

自循環虹吸實驗裝置

自循環虹吸實驗裝置

一、實驗?zāi)康?/strong>

1. 通過自循環虹吸實驗裝置，直觀演示虹吸現象的成因、破壞過程以及管道內的壓強分布規律。自循環虹吸實驗裝置可清晰展示虹吸啟動、維持與中斷的全過程。

2. 利用自循環虹吸實驗裝置測量虹吸管內的真空度變化，確定最大真空域分布，為定性分析虹吸管流動的能量轉換特性提供實驗依據。

二、主要配置

自循環虹吸實驗裝置的核心配置包括：

• 有機玻璃虹吸管系統（含六個測壓點）

• 自循環水泵、高位水箱（50L）與低位水箱（70L）

• 測壓管與刻度標尺、抽氣裝置

• 流量調節閥門、彎管流量計

• 不銹鋼框架及自循環管路系統

三、技術參數

1. 運行環境：溫度0-40℃，相對濕度≤90%RH，電源220V/50Hz，保證自循環虹吸實驗裝置連續穩定運行；

2. 虹吸管徑φ25mm，高度800mm，采用透明有機玻璃材質，適配自循環虹吸實驗裝置的可視化需求；

3. 采用自吸抽氣技術，自循環虹吸實驗裝置可自動排除管內空氣，實現快速啟動；

4. 測壓系統含8根透明有機玻璃測壓管（φ8mm×800mm），帶標尺，可精確顯示自循環虹吸實驗裝置的真空度與壓強分布；

5. 配備彎管流量計，實時監測自循環虹吸實驗裝置的流量參數；

6. 采用低噪聲環保水泵，最高揚程12m，額定流量15L/min，功率120W，保障自循環虹吸實驗裝置持久運行；

7. 全封閉水循環設計，自循環虹吸實驗裝置實現水資源高效利用；

8. 304不銹鋼框架結構，尺寸1200×500×1800mm，自循環虹吸實驗裝置帶移動腳輪，布局合理，操作便捷。
