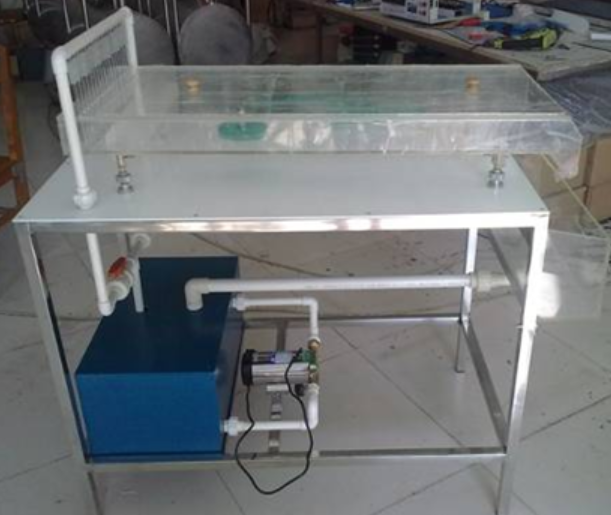

油槽流線儀

油槽流線儀

一、實驗?zāi)康?/strong>

1. 利用油槽流線儀，觀察液體繞經不同固體壁面時的流動形態變化。油槽流線儀可清晰展示邊界層分離、渦街等流體現象。

2. 研究液流在油槽流線儀模型試件入口和出口區域的流線分布規律，分析不同試件形狀對流動結構的影響。

二、主要配置

本實驗系統以油槽流線儀為核心，配置包括：

• 專用油泵、油盤、供油箱及回油管，構成油槽流線儀的循環系統；

• 導葉、試件（機翼、圓柱體、突擴與突縮結構），配合油槽流線儀實現多場景流動顯示；

• 油盤調整螺栓、供油管及不銹鋼支架，確保油槽流線儀穩定可調。

三、技術參數

1. 運行環境：溫度0-40℃，相對濕度≤90%RH，電源220V/50Hz，支持油槽流線儀連續穩定運行；

2. 油泵：低噪聲潛入式小型油泵，功率90W，為油槽流線儀提供穩定流源；

3. 試件：含機翼、圓柱體、突擴與突縮模型，透明有機玻璃材質，適配油槽流線儀可視化要求；

4. 供油箱：容積約25L，優質PVC材質，保障油槽流線儀長時間實驗供油；

5. 油盤：尺寸350×80mm，全透明優質有機玻璃，配合油槽流線儀清晰顯示流線；

6. 油盤調整螺栓：304不銹鋼材質，用于調節油槽流線儀坡度與水平；

7. 全封閉循環流體設計，油槽流線儀可實現流體重復利用；

8. 整體框架及臺面為304不銹鋼，結構緊湊，便于油槽流線儀移動與操作；

9. 外形尺寸：1000×500×1300mm（長×寬×高），油槽流線儀帶腳輪及禁錮腳，移動靈活。
