一、系統概述

本系統是專為中等職業學校和職業教育培訓機構開發的樓宇智能安防綜合布線實訓考核裝置。該裝置基于智能樓宇安防布線工程的典型結構，涵蓋對講門禁、室內安防、周邊防范、視頻監控、巡更等子系統，重點強化學生在安防設備安裝、電氣接線、系統調試、故障診斷及工程維護等方面的綜合實操能力，適用于樓宇智能化設備安裝與運行、物業管理、安全防范等專業的教學、實訓與考核。

系統以建筑模型為基礎，包含智能大樓（小區）和管理中心兩大區域，可靈活模擬多種實景安防場景。本綜合布線實訓考核裝置不僅可用于技能訓練，還可檢驗學生的團隊協作、工程規劃、設備安裝、系統調試、溝通表達及職業素養等多方面能力。

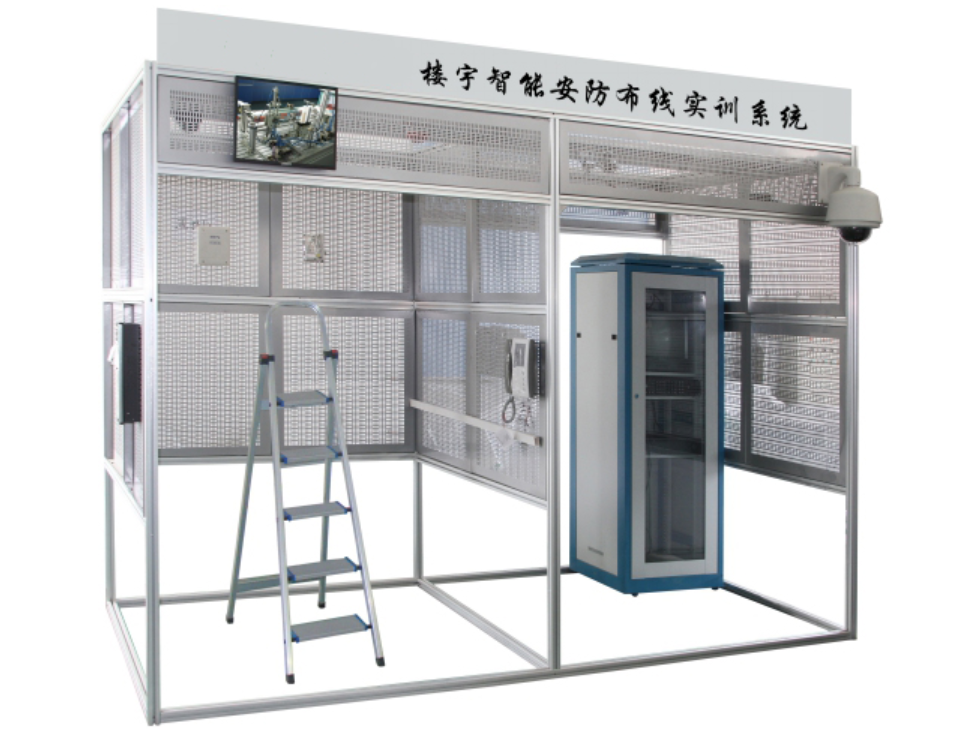

設備采用鋁合金支架結合17塊網孔板，構建為兩層模擬樓宇結構，包括一樓機房、樓道及大門，二樓樓道、窗戶、住戶單元、豎井和周邊區域等真實構造。房間多墻面支持正、側、頂多方向設備安裝，大門和窗戶可裝配電插鎖、電磁鎖、門磁、防盜探測器等各類安防器件，完整實現“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”的安裝與運行。相比單層結構，本裝置更貼近真實多樓層建筑形態，除提升工程實施技能外，更有助于培養學生的系統設計能力和創新實踐能力，契合高等院校和高職類學校對綜合布線實訓與考核的高階教學需求。

二、系統結構與組成

樓宇智能安防綜合布線實訓考核裝置采用模塊化設計，主要由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統及巡更子系統等部分構成。

建筑模型由標準鋁合金型材和網孔安裝板組裝而成，配備總電源箱，分為智能大樓（小區）和管理中心兩大區域。智能大樓（小區）設單元門和住戶窗，支持對講門禁設備安裝與調試，實現單元與住戶間可視對講功能。

管理中心區域集中布置典型安防管理設備，如管理中心機、視頻監控柜和監控計算機等，實現對安保區域的統一監控與管理。

智能大樓（小區）內部安裝有煙感、紅外、玻璃破碎、振動、門磁、紅外對射、巡更點等多種探測器，窗戶加裝幕簾探測器，全面覆蓋室內安防與周界防護功能。

管理中心及關鍵區域安裝有半球攝像機、紅外攝像機、槍型攝像機、一體化球機等監控設備，配備17寸液晶和14寸CRT兩臺監視器，實現對重點區域視頻監控。

系統各模塊既可獨立運行調試，也可通過接線與配置實現系統聯動，功能區域間采用工程橋架進行連接，體現真實綜合布線環境。

三、技術參數

• 輸入電源：單相三線～220V±10%，50Hz

• 工作環境：溫度-10℃～40℃，相對濕度≤85%（25℃），海拔＜4000m

• 裝置容量：≤1.0kVA

• 外型尺寸：3120mm×1580mm×2310mm

• 安全保護：具備漏電壓、漏電流保護功能，符合國家標準

四、實訓任務內容

本裝置以工作過程為導向，依托工學結合模式規劃教學活動，可完成以下典型工作任務：

1. 對講門禁系統安裝、接線與調試

• 設備安裝：安裝單元門口主機、呼叫模塊、可視對講模塊、通訊轉換器、管理中心機、安防探測器等

• 布線連接：完成可視對講及安防系統的線路鋪設與連接

• 系統調試：設置地址參數、注冊IC卡、實現呼叫、密碼開鎖、刷卡開門、報警信息處理等功能

2. 視頻監控系統安裝、接線與調試

• 設備安裝：安裝高速球機、半球攝像機、矩陣、硬盤錄像機、監視器等

• 布線連接：完成視頻系統線路鋪設

• 設置與編程：實現視頻監控、畫面切換、云臺控制、報警聯動錄像

3. 室內安防與周界防范系統安裝、接線與調試

• 設備安裝：安裝震動、玻璃破碎、感溫、煙霧、燃?xì)?、紅外、門磁、對射、幕簾等探測器及報警主機

• 布線連接：完成安防系統線路連接

• 系統設置與調試：實現防區布撤防、報警處理與系統聯動

4. 巡更系統安裝與調試

• 設備安裝：安裝巡更信息點

• 系統調試：實現巡更路線設置、數據統計與報表生成

五、可考核的職業能力

通過本綜合布線實訓考核裝置的系統化訓練，可有效考察學生的以下職業能力：

• 智能安防布線系統實施能力

• 對講門禁系統安裝、接線與調試能力

• 室內安防與周界防范系統安裝、接線與調試能力

• 視頻監控系統安裝、接線與調試能力

• 巡更系統安裝與調試能力

• 綜合系統運行與維護能
