自動噴水滅火系統考核培訓裝置

自動噴水滅火系統考核培訓裝置

一、概述

本裝置集成了自動噴水滅火系統的典型結構，能夠完整展示火災探測、火災報警與現場滅火等一系列流程，適用于噴淋滅火系統的教學演示與實操培訓。該自動噴水滅火系統考核培訓裝置可清晰展示系統設備組成和工作原理，支持多項實訓任務，具有較強的教學與考核功能。

二、技術性能

• 輸入電源：三相四線～380V±10%，50Hz

• 環境溫度：+4℃～+45℃

• 裝置容量：＜4kVA

• 外形尺寸：2170mm×720mm×1808mm

• 安全保護：具備漏電自動保護功能

三、系統特點

1. 具備試驗性噴淋啟動功能，在自動控制系統發生故障時可手動啟動噴淋泵；

2. 內置高性能控制器，支持本地獨立控制及與消防報警系統聯動控制；

3. 模型框架及水箱等主體均采用不銹鋼材質，耐腐蝕、抗老化；

4. 核心設備如噴淋泵、氣壓罐等選用知名品牌產品，運行穩定可靠；

5. 濕式報警閥、水流指示器、壓力開關等關鍵組件均通過國家強制性產品認證。

四、實訓項目

1. 自動噴水滅火系統結構及設備認知實訓

2. 噴淋滅火系統仿真軟件安裝與使用操作

3. 系統伺應狀態管理與操作實訓

4. 自動噴水滅火系統調試與參數設置

5. 火災探測與報警系統綜合實訓

6. 噴淋滅火實操與聯動控制考核

五、基本配置

1. 滅火控制柜

   （1）滅火控制器

   采用單片機作為主控芯片，實時監測煙感探測器、水流指示器、信號碟閥、壓力開關等設備狀態，并在自動模式下執行報警輸出、聲光警示及噴淋泵的啟動控制。

（2）控制柜組成

包括電源開關、電壓指示、狀態指示燈（顯示煙感、水流指示器、信號碟閥、壓力開關等工作狀態）、聲光報警器、手動控制裝置等。該柜具備電源管理、狀態監控、火災報警、自動/手動滅火及聯動控制接口功能，可接收外部消防系統的聯動信號。

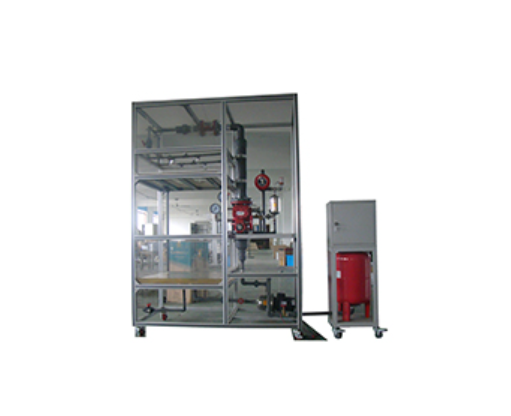

1. 噴淋滅火系統模型

   模型主體及水箱采用鋁合金材質，防銹耐用，模擬兩層建筑噴淋滅火系統結構。主要組成設備包括：

• 噴淋水泵：1臺，功率550W，揚程30米，流量8m3/h

• 氣壓罐：1臺，容積50升

• 濕式報警閥：1臺，口徑φ100mm，額定工作壓力1.2MPa

• 玻璃球噴頭：6個，響應溫度68℃

• 水流指示器：2個，靈敏度15L–37.5L/min

• 感煙探測器：2個

該系統可真實模擬建筑內部噴水滅火流程，適用于自動噴水滅火系統考核培訓裝置的多種教學與實操需求。
