樓宇照明系統實訓裝置：智能建筑照明控制教學平臺

樓宇照明系統實訓裝置

一、系統概述

本套樓宇照明系統實訓裝置是專為智能建筑樓宇供配電與照明控制相關課程設計的綜合性教學實訓平臺。該裝置重點模擬智能樓宇中的照明供電與控制體系，幫助學生深入理解配電系統基礎結構、熟悉供配電監控系統運作機制，掌握照明控制在樓宇自動化中的實際應用。

通過該樓宇照明系統實訓裝置，學生可進行普通照明電路的安裝與調試，認知智能樓宇整體控制架構，了解LON現場總線采集控制系統結構，掌握力控組態軟件的實際應用，并實現多種智能照明控制方案。本系統全面滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓需求，是各類職業教育與培訓機構的理想教學設備。

二、系統組成及特點

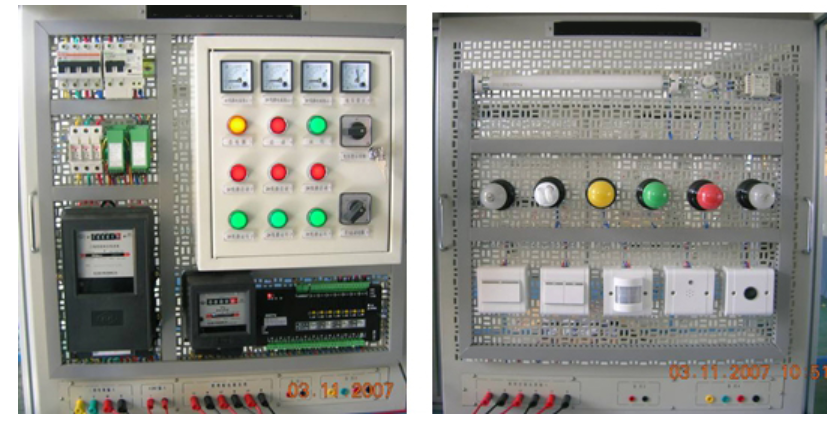

該系統以基于LON Talk協議的采集控制器為核心組建控制網絡，主要組成部分包括：LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓與電流傳感器、計算機及力控組態軟件等。關鍵設備涵蓋：

• 實訓平臺

• LON網絡適配器與數據采集控制器

• 模擬照明配電盤（含指針表計與控制開關）

• 電壓與電流傳感器

• 單相及三相能量計量電度表

• 模擬照明燈具及配套空氣開關、接觸器

• 多種照明控制開關

• 力控組態軟件

該樓宇照明系統實訓裝置具有以下特點：

1. 實現供配電與照明系統實時聯動與調度控制；

2. 通過DDC采集控制模塊對電力數據實施高精度采集與智能控制；

3. 采用先進LonWorks總線通信協議，構建穩定可靠的設備網絡；

4. 配備專業上位機監控系統，可實時監測供配電網絡及照明線路狀態，支持電量數據分析與打印；

5. 模塊化設計便于學生認知與實際操作，提升實訓效果。

三、技術指標

• 工作電源：三相四線AC380V±10%，50Hz

• 工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

• 整機容量：＜5.0kVA

• 安全保護：具備漏電保護功能

四、實訓項目

1. 常用電工工具認識與使用實訓

2. 普通照明設備及控制電路安裝與調試

3. 智能電壓傳感器認識與應用

4. 智能電流傳感器認識與應用

5. 單相電度表安裝與接線實訓

6. 三相電度表安裝與接線實訓

7. LonWorks網絡拓?fù)浣Y(jié)構認識與應用

8. LON智能控制器操作與編程實訓

9. LON現場總線系統搭建實訓

10. 智能照明系統上位機監控軟件應用實訓

本裝置功能全面、貼近實際，適用于樓宇照明控制技術的學習與實踐，通過豐富實訓項目有效提升學生對智能照明系統的綜合應用能力。
