樓宇供配電及照明系統綜合實訓裝置：助力智能建筑教學實踐

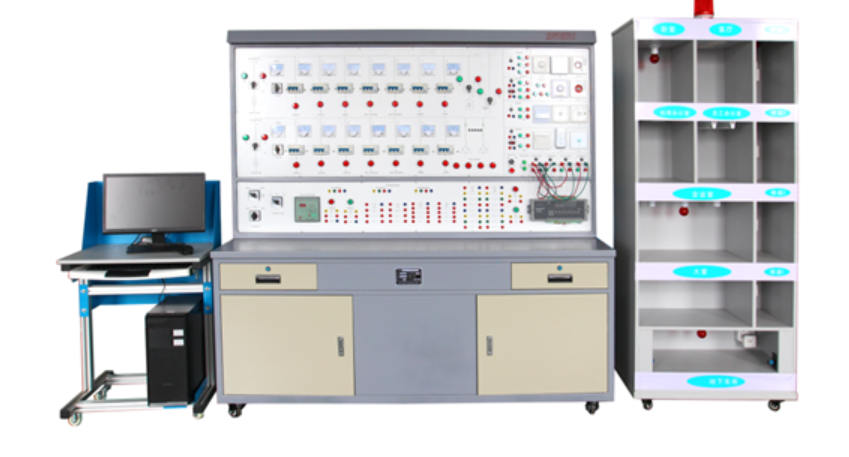

樓宇供配電及照明系統綜合實訓裝置

一、系統概述

本套樓宇供配電及照明系統綜合實訓裝置是專為智能建筑樓宇供配電系統相關課程設計的一體化教學平臺。該裝置深度模擬實際樓宇供配電低壓系統結構，幫助學生全面理解建筑配電基礎、熟悉供配電監控系統運作，并掌握供配電子系統在樓宇自動化中的實際應用。

同時，本裝置集成照明配電與控制實訓功能，可使學生深入了解樓宇照明配電線路的組成結構、照明監控系統的原理與實施，掌握照明子系統在建筑自動化中的集成與應用。該樓宇供配電及照明系統綜合實訓裝置完全滿足“智能建筑”“建筑電氣”和“樓宇自動化”等課程的實訓需求，是職業院校、培訓機構及高等院校理想的教學培訓設備。

二、系統特點

1. 實現供配電系統與照明系統的實時調度與協同運行；

2. 通過DDC采集控制模塊對電力系統中的多項數據進行高精度采集與處理；

3. 采用先進的LonWorks總線通信協議，確保系統穩定聯網與高效通信；

4. 配備專業上位機監控系統，可實時監測供配電網絡架構及照明系統狀態，支持照明線路的遠程控制與調度。

三、技術參數

• 輸入電源：三相四線～380V±10%，50Hz

• 環境溫度：+4℃～+40℃

• 裝置容量：＜5kVA

• 安全保護：具備漏電保護等多重安全機制

四、實訓項目

供配電系統部分：

1. 儀表設備實訓項目
   （1）常用供配電設備認知與應用
   （2）電量傳感器認知與應用

2. 線路安裝、調試和運行實訓
   （1）智能建筑供電運行線路組建與實操
   （2）典型樓層配電運行線路組建與調試
   （3）實現供配電系統運行狀態的現場監測、抄表與控制

3. 供配電自動化設備認知與運行控制
   （1）備自投聯動運行控制與調試
   （2）應急電源配電線路運行與聯動控制
   （3）配電線路功率因數補償運行控制

4. 供配電系統綜合控制運行實訓
   （1）供配電監控系統運行與調度
   （2）與消防自動報警系統的聯動控制

照明系統部分：

1. 照明與控制設備認知與應用
   （1）常用燈具認知與應用
   （2）照度傳感器原理與應用
   （3）動靜探測器安裝與調試
   （4）遙控照明控制器應用實訓

2. 普通照明控制線路安裝與調試
   （1）照明燈具及常規控制設備的安裝與調試
   （2）應急照明設備的控制實操

3. 智能照明控制線路安裝與調試
   （1）時間表控制模式下的照明線路組建
   （2）情景切換控制模式的實現與調試
   （3）遠程強制控制模式的應用實訓
   （4）動態控制模式下照明系統調試

4. 綜合調度控制實訓
   （1）供配電子系統與照明子系統聯合監控實操
   （2）與其它樓宇自動化子系統實現聯合監控與調度

五、基本配置

1. 控制屏
   集成樓宇供配電部分與照明控制部分：

• 供配電單元包含實際供配電線路及微型斷路器等多種控制電器，配備現場儀表測量單元與智能電量采集模塊，實時監測電壓、電流、電能等參數，并通過總線傳輸至上位機監控系統。

• 照明控制單元涵蓋多種照明線路與控制開關，包括傳統開關、遙控開關及智能調光裝置。

2. 照明演示柜
   采用五層半實物結構，模擬真實樓層照明效果，展示多種照明場景，是照明系統實訓的重要演示與操作平臺。

3. 下位機系統
   采用DDC控制器實現數據采集與開關控制，支持對供配電與照明線路的通斷操作，并通過LonWorks總線與上位機通信。

4. 上位機監控系統
   配備專業監控軟件，實現對供配電與照明系統的遠程實時監控、斷路器消防聯動控制及各線路電量參數的多維度監視。

本套樓宇供配電及照明系統綜合實訓裝置設計科學、功能全面，充分滿足教學與培訓中對智能建筑供配電與照明系統的理論與實踐學習需求。
