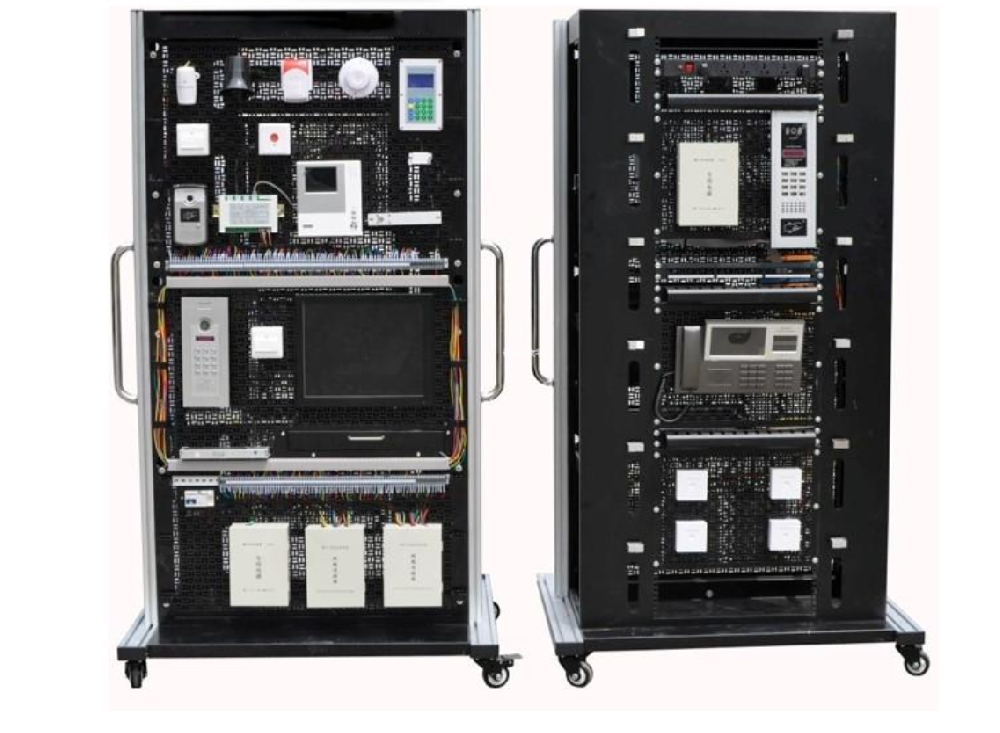

樓宇工程可視對講系統實訓平臺
隨著智慧樓宇與智能安防技術的快速發展，樓宇工程可視對講系統已成為現代建筑中不可或缺的重要組成部分。為滿足高職院校及培訓機構對實操教學的需求，樓宇工程可視對講系統實訓平臺應運而生。該平臺嚴格對標行業真實應用，深度融合對講、安防、通信與綜合布線等技術，為師生提供了一體化、高仿真的教學與實踐環境。
1、設備概述
本裝置緊密圍繞智能建筑的發展趨勢與實際功能需求，以樓宇5A子系統為教學導向，綜合運用樓宇智能化、計算機網絡通信、綜合布線、安防系統集成等關鍵技術，構建出一套功能完備、操作靈活的實訓平臺。
樓宇工程可視對講系統實訓平臺廣泛適用于職業院校的樓宇智能化設備安裝與運行、建筑設備安裝、自動化控制、通信系統管理等專業，可用于系統原理演示、技能實訓、任務規劃、考核評定、技能競賽以及畢業設計等多個教學環節。通過系統性的實訓練習，學生可全面掌握設備安裝、線路布線、接線調試、運行維護等關鍵實操技能，同時顯著提升設計規劃、團隊協作與創新思維等綜合能力，是培養高素質技術技能人才的重要教學工具。
2、技術指標
電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
安全保護：具備接地、漏電（動作電流≤30mA）、過壓、過載及短路等多重安全機制；
整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（采用工業鋁型材支架，結構穩固美觀）。
該樓宇工程可視對講系統實訓平臺設計科學，安全可靠，完全符合實際工程安裝與教學實訓要求。
3、實訓項目
借助本樓宇工程可視對講系統實訓平臺，可開展以下核心實訓內容：
完成對講系統的設備安裝、線路布線、接線、調試及運行維護；
進行線路故障的設置、檢測與排除；
分析常用對講門禁及安防設備的結構、原理，完成接線與調試；
設計并實現室內安防系統的布防與撤防流程；
住戶系統的獨立設計、接線與調試；
實現住戶與大樓系統的聯動設計與調試；
完成住戶、大樓與小區三級系統的綜合調試；
操作對講門禁及安防系統管理軟件，進行系統管理；
橋架及支架的安裝與布線操作；
信息插座與機架設備的安裝實訓；
水晶頭及跳線的制作與測試；
RJ45模塊和配線架的壓接與測試；
RJ45跳線連接及通信鏈路測試。
4、主要配置：樓宇工程可視對講系統實訓平臺
| 序號 | 器材名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 立式實訓平臺 | 1 | 臺 | 主體實訓裝置 |
| 2 | 網孔板安裝模塊 | 8 | 塊 | |
| 3 | 網孔板用膨脹固定件 | 100 | 個 | |
| 4 | 線纜管理架 | 12 | 個 | |
| 5 | 電源管理模塊 | 1 | 臺 | |
| 6 | 嵌入式編程主機與顯示器模塊 | 1 | 套 | |
| 7 | 門前鈴 | 1 | 個 | |
| 8 | 室內分機 | 1 | 臺 | |
| 9 | 電控鎖 | 1 | 個 | |
| 10 | 門磁開關 | 1 | 對 | |
| 11 | 被動紅外空間探測器 | 1 | 個 | |
| 12 | 煙感探測器 | 1 | 個 | |
| 13 | 燃氣探測器 | 1 | 個 | |
| 14 | 緊急求助按鈕 | 1 | 個 | |
| 15 | 警鈴 | 1 | 個 | |
| 16 | 室外主機 | 1 | 臺 | |
| 17 | 層間分配器 | 1 | 個 | |
| 18 | 聯網器 | 1 | 個 | |
| 19 | 電磁鎖控制器 | 2 | 個 | |
| 20 | 開門按鈕 | 2 | 個 | |
| 21 | 電磁鎖 | 2 | 個 | |
| 22 | IC卡 | 4 | 張 | |
| 23 | 小區門口機 | 1 | 臺 | |
| 24 | 聯網器 | 1 | 個 | |
| 25 | 管理中心機 | 1 | 臺 | |
| 26 | 通訊轉換器 | 1 | 個 | |
| 27 | 可視對講系統管理軟件 | 1 | 套 | |
| 28 | 6位PDU電源 | 1 | 個 | |
| 29 | 24位超五類非屏蔽插座配線架 | 1 | 個 | |
| 30 | 8P8C超五類非屏蔽水晶頭 | 20 | 個 | |
| 31 | 超五類非屏蔽信息插座模塊 | 4 | 個 | |
| 32 | 單口86型信息面板 | 4 | 個 | |
| 33 | 86型底盒 | 4 | 個 | |
| 34 | UTP超五類4對非屏蔽跳線 | 4 | 條 | |
| 35 | UTP超五類4對非屏蔽電纜 | 100 | 米 | |
| 36 | 專用橋架 | 1 | 套 | |
| 37 | 耗材及工具 | 1 | 套 | 含電線、電工工具及測試儀 |
樓宇工程可視對講系統實訓平臺是一套功能全面、貼近實際工程應用的實訓設備，可幫助學生深入理解與掌握智能樓宇對講與安防系統的實施與維護技能，是培養現代建筑智能化技術人才的理想教學平臺。
