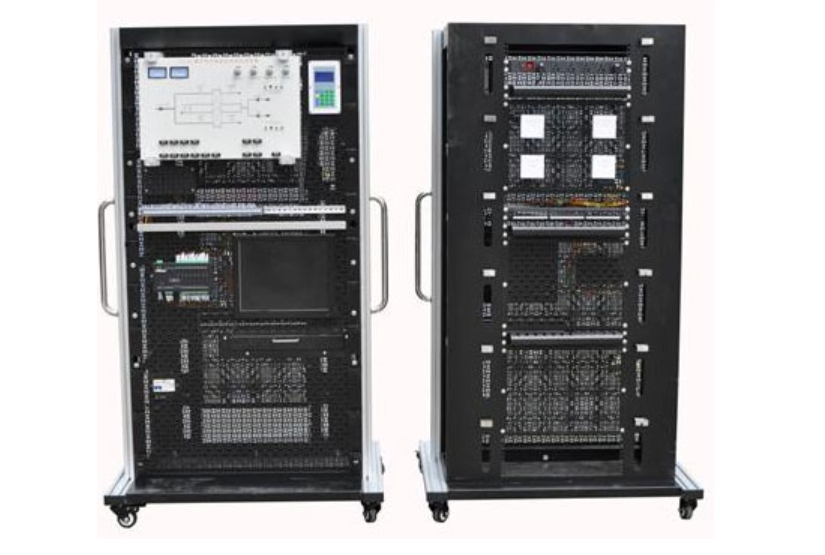

樓宇工程智能化設備監控系統實訓裝置
隨著智能建筑行業的迅速發展，樓宇智能化設備監控系統已成為現代建筑的核心組成部分。為滿足教學與實訓需求，樓宇工程智能化設備監控系統實訓裝置應運而生，該系統緊密結合行業實際，融合多項先進技術，為院校與企業培訓提供了高度仿真的綜合實訓平臺。
1、設備概述
樓宇工程智能化設備監控系統實訓裝置嚴格遵循智能建筑行業最新標準，充分體現樓宇5A系統的設計理念與功能特點。該裝置集成了樓宇智能化技術、工業自動化、計算機網絡通信、綜合布線及系統集成等關鍵技術，可廣泛應用于技師學院與職業院校的樓宇智能化設備安裝與運行、自動化控制、計算機網絡及通信系統等相關專業的教學實踐。
本實訓系統支持多項教學功能，包括系統原理演示、技能實訓、任務設計、考核評定、競賽訓練以及畢業設計等。通過系統化訓練，學生可全面掌握設備安裝、布線接線、編程調試、運行維護等實際操作技能，同時培養規劃設計、團隊協作與創新思維等綜合能力，是提升職業素養與嚴謹工作作風的理想教學平臺。
2、技術指標
電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；
安全保護：接地、漏電（動作電流≤30mA）、過壓、過載及短路等多重防護；
整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（采用工業鋁型材支架）
該樓宇工程智能化設備監控系統實訓裝置設計合理，安全可靠，符合實際工程應用標準。
3、實訓項目
a) 基礎實操部分
完成樓宇工程智能化設備監控系統實訓裝置的安裝、布線、接線及編程調試
掌握系統運行維護和故障維修技能
線路故障設置、檢測與排除
橋架及支架的安裝與布線操作
信息插座與機架設備的安裝實踐
水晶頭及跳線制作與測試
RJ45模塊和配線架的壓線與測試
RJ45跳線連接及鏈路測試
b) 模擬I/O模塊實訓
四種標準信號（DI/DO/AI/AO）的識別、測量與連接
程序設計、編寫、調試與監控
組態監控界面設計與實現
c) 新風機組模擬模型系統模塊
新風溫濕度與送風溫濕度監測
過濾網壓差、防凍開關及風機狀態監測
送風機啟停與手自動狀態監控
加熱器、表冷盤與加濕器電動閥控制
系統整合監控操作
d) 空調機組模擬模型系統模塊
室內CO?濃度與回風溫度監測
過濾網壓差與防凍開關監測
送風機與回風機狀態監測
新風閥、回風閥與排風閥調節控制
系統整合監控實踐
（其余模塊包括供配電、照明、給排水、熱交換、電梯及智能家居等系統均提供詳細實訓項目，全面覆蓋樓宇智能化監控系統各個方面。）
4、樓宇工程智能化設備監控系統實訓平臺配置清單
| 序號 | 器材名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 立式實訓平臺 | 1 | 臺 | 核心實訓裝置 |
| 2 | 網孔板安裝模塊 | 8 | 塊 | |
| 3 | 網孔板用膨脹固定件 | 100 | 個 | |
| 4 | 線纜管理架 | 12 | 個 | |
| 5 | 電源管理模塊 | 1 | 臺 | |
| 6 | 嵌入式編程主機與顯示器模塊 | 1 | 套 | |
| 7 | 主機監控模塊 | 1 | 臺 | 基于LonWorks總線DDC |
| 8 | LON網絡通訊適配器 | 1 | 個 | |
| 9 | LonMaker編程軟件 | 1 | 套 | |
| 10 | 模擬I/O模塊 | 1 | 塊 | |
| 11 | 新風機組模擬模型系統模塊 | 1 | 塊 | |
| 12 | 空調機組模擬模型系統模塊 | 1 | 塊 | |
| 13 | 供配電模擬模型系統模塊 | 1 | 塊 | |
| 14 | 照明模擬模型系統模塊 | 1 | 塊 | |
| 15 | 給排水模擬模型系統模塊 | 1 | 塊 | |
| 16 | 熱交換模擬模型系統模塊 | 1 | 塊 | |
| 17 | 電梯模擬模型系統模塊 | 1 | 塊 | |
| 18 | 智能家居模擬模型系統模塊 | 1 | 塊 | |
| 19 | 6位PDU電源 | 1 | 個 | |
| 20 | 24位超五類非屏蔽插座配線架 | 1 | 個 | |
| 21 | 8P8C超五類非屏蔽水晶頭 | 20 | 個 | |
| 22 | 超五類非屏蔽信息插座模塊 | 4 | 個 | |
| 23 | 單口86型信息面板 | 4 | 個 | |
| 24 | 86型底盒 | 4 | 個 | |
| 25 | UTP超五類4對非屏蔽跳線 | 4 | 條 | |
| 26 | UTP超五類4對非屏蔽電纜 | 100 | 米 | |
| 27 | 專用橋架 | 1 | 套 | |
| 28 | 耗材及工具 | 1 | 套 | 各規格電線、電工工具及線纜測試儀等 |
樓宇工程智能化設備監控系統實訓裝置是一款功能全面、技術先進的教學平臺，適用于各類院校及培訓機構的實踐教學需求，能夠幫助學生全面掌握智能樓宇設備監控系統的設計與實施技能，為職業發展奠定堅實基礎。
