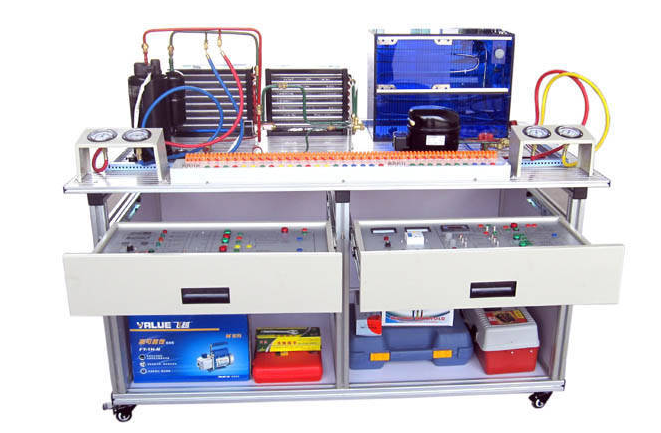

當代制冷與空調系統實踐考評設備
當代制冷與空調系統專業技能實訓裝置是專門針對高職院校致冷技術類專業而研制出制冷制熱教學設施設備，依據制冷制熱類行業里中央空調與冰箱修理技術的特征，對于空調和冰箱的電氣控制系統及其致冷系統、電氣控制系統系統、系統調節、故障檢測等優點來設計。加強了同學們對中央空調冰箱系統管路安裝與維護系統調節等等的綜合性專業能力。本設備由中央空調系統模塊，冰箱系統模塊，開關電源及儀表盤模塊，中央空調電氣控制系統模塊，冰箱電子器件溫度控制電氣控制系統模塊，冰箱智能溫控電氣控制系統模塊等構成。根據系統進行新項目練習，能提高學生的動手能力，方案組織協調能力，致冷系統的調節組裝水平，電氣控制系統電路維修水平等都是當代制冷制熱專業技能實踐的重要專用工具。
一、技術規格
? 鍵入開關電源：單相電三線 220V ± 10% 50Hz
? 辦公環境：環境溫度 -10 ℃ ～ 40 ℃ 空氣濕度≤ 85% （ 25 ℃ ）海拔高度＜ 4000m
? 設備容積：≤ 1.5kVA
? 安全防護：具備漏工作電壓、泄露電流維護，安全性符合國家標準
二、 系統結構和構成
1. 設備選用模塊化設計，由導軌式鋁合金安裝服務平臺、中央空調系統、電冰箱系統、電氣控制系統系統等構成。
2. 導軌式鋁合金安裝服務平臺由規范型號的鋁合金型材工業型材構成，是學生實際操作練習的渠道，上邊組裝有暖氣系統構件和冰箱系統部件。
3. 中央空調系統：包括壓縮機、房間內熱交換器、戶外熱交換器、四通換向閥、節流裝置、視液鏡、中央空調閥等。
4. 電冰箱系統：包括冰箱制冷壓縮機、不銹鋼絲式冷卻器、冷藏室空調蒸發器、冰箱冷藏空調蒸發器、節流裝置、視液鏡、繼電器、干燥過濾器等。
5. 電氣控制系統系統：選用模塊化設計，包括了開關電源及儀表盤模塊、熱泵空調電氣控制系統模塊、冰箱電子器件溫度控制操縱模塊、冰箱智能溫控操縱模塊。
6. 開關電源及儀表盤模塊：
單相電三線制 220V 溝通交流電源供電。交流電壓表 1 只，檢測范圍：０～ 250V ；交流電流表 1 只，檢測范圍０～ 5A ，用以精確測量系統啟動電流及檢測系統正常的工作電壓。
7. 致冷系統工作壓力檢測單元：
給予 4 只真空表，檢測范圍分別是 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 用以精確測量中央空調、冰箱系統高、低電壓壓力。
8. 電流量型漏電保護開關 1 套
漏電電流超過一定值，即跳電關閉電源；配有熱保護器件，對空壓機開展超溫、過壓保護。
三、系統標準配置（ 1 套,詳盡備索）
四、實訓課程
1. 中央空調系統管路設計方案、拼裝、接線和調節新項目
管路設計方案
中央空調系統管路設計（包含管路之間的距離明確、割管、彎頭、擴管、脹管、管路電焊焊接等）
系統拼裝每日任務
將精心設計的管路安裝在相匹配零部件的有效部位并進行對中央空調系統的試壓、測漏
系統接線每日任務
分辨壓縮機的繞阻，進行中央空調系統的線路鋪裝和連接
系統調節每日任務
實現對中央空調系統的真空包裝、充注冷媒、電氣設備安裝、工作狀況的變化
2. 電冰箱系統管路設計方案、拼裝、接線和調節新項目
管路設計方案
冰箱系統管路設計（包含管路之間的距離明確、割管、彎頭、擴管、脹管等）
系統拼裝每日任務
將精心設計的管路安裝在相匹配零部件的有效部位并進行對冰箱系統的試壓、測漏
系統接線每日任務
分辨冰箱壓縮機繞阻，進行冰箱系統的線路鋪裝和連接
