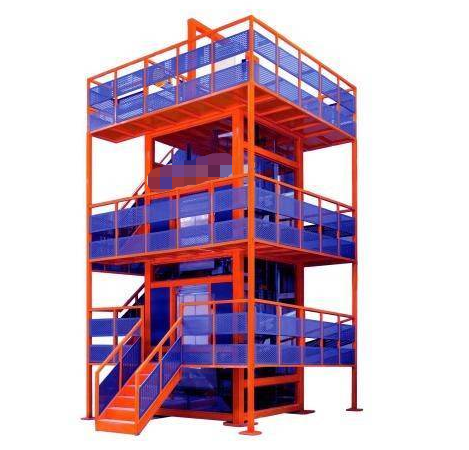

電梯安裝維修與保養實訓考評裝置
一、產品簡介
1、電梯安裝維修與保養實訓考評裝置適用于各種高職院校和職業學校的電梯加裝與設備維護、樓宇智能化、機電自動化等電梯轎廂對口專業及其職業技能鑒定中心和崗位培訓組織。
2、電梯安裝維修與保養實訓考評裝置由真實構件構成，滑軌、轎廂、廳門、轎廂門、電梯限速器、對重裝置等都是采用真實構件或配套組織。操縱部分采用全數字化的微機控制系統（VVVF），減速機選用永磁同步電動機推動，與此同時配套設施有明確的故障原因設定。
3、學生們能通過故障問題在裝置上檢驗查找常見故障點的位置，并把它修補，還可以根據電梯轎廂定期維護的需要對電梯設備相對應部分進行檢測與修復。以在該實訓裝置里的實訓，讓學生可以更好的學習與把握電梯設備設備維護技術以及專業技能。尤其定制的門吊，為教師在實訓中對學生教學與具體指導帶來了十分方便的渠道。
二、功能特性
1、本機器設備徹底選用真正電梯設備機構與構件構成，主要是由曳引機系統軟件、導向系統、轎廂系統軟件、門系統軟件、重量平衡系統軟件、電力拖動系統、自動控制系統及安全防護系統軟件。
曳引機系統軟件：主要是由減速機、曳引機鍍鋅鋼絲繩、驅動輪、反繩輪等構成；減速機由永磁同步電動機、制動系統、減速器等構成，為電梯設備運作增加動力。曳引機鍍鋅鋼絲繩聯接轎廂和對重，推動轎廂調節。
導向系統：主要是由滑軌、導靴、導軌支架等構成；導靴安裝于轎廂和對重架子上，與直線導軌相互配合，強制性轎廂和滑軌健身運動于滑軌上；導軌架關鍵起支撐點滑軌的功效。
轎廂系統軟件：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）組成。
門系統軟件：由轎廂門、層門、開門吊、防盜鎖裝置等構成。
重量平衡系統軟件：由對重和對重塊裝置等構成。
電力拖動系統：由供配電系統、曳引機電機、速度反饋裝置、變速裝置等構成；關鍵增加動力，完成電梯轎廂變速操縱。
自動控制系統：由控制裝置、部位表明裝置、控制箱、平層裝置、選層器等構成。
安全防護系統軟件：構成：主要是由電梯限速器、安全鉗、油壓緩沖器、端站維護裝置等構成。確保電梯安全使用，避免一切安全事故；
2、為了能盡量體現出機器設備的真實有效，鋼結構支架的仿真模擬電梯井，真實電梯轎廂機構與構件，模擬出電梯轎廂真正的工作氛圍。來源于真正、高過真正設計理念，公開、全透明的設計思路，為課堂教學帶來了真正、方便快捷的實訓服務平臺。
3、傳統課堂實訓機器設備僅僅單純進行院校基礎理論認證性實訓而有意生產設計的商品，導致課堂教學練習與實際應用相脫軌的情況。該產品采用永磁同步電動機推動，操縱部分采用全數字化的微機控制系統（VVVF）全部裝置選用真實構件構成，滑軌、轎廂、廳門、轎廂門、電梯限速器、對重裝置等都是采用真實構件或配套組織，機器設備真正貼合實際、是方便快捷的實訓服務平臺，符合實際當場化相關工作的規范。
4、一體化自動控制系統、緊湊的機械機構、多種的安全防護、開放式教育平臺，真正、方便快捷的實訓服務平臺，符合實際工業生產當場化規范化的規范。
5、為開放式教學目標，通常是提高學生的具體操作能力。為了確保人員的安全性，本設施配有制動系統、電梯限速器—安全鉗、上下極限開關、門聯鎖機械設備—電氣設備連動、變向開關、維修開關、油壓緩沖器、護欄、斷相、錯相同多種安全性保障措施；保證教學環節安全性、穩定性。
6、實訓桌由規范鋁合金型材構建，鋁型材表層根據電鈍化處理，別具一格、堅固耐用。桌面上采用高密度板材，構造牢固，造型設計別具一格；配有兩個柜子，用以擺放工具及材料等。
7、電梯轎廂3D虛擬仿真教學交流平臺
1）.適用用戶與網站空間中自由飛翔、訪問，與虛似零部件互動，依據辦學點預置工作流程展現模擬仿真、互動交流具體內容。
2）.將工作情景、零部件，角色以虛擬的方式展現。融合響聲、提醒、動漫，視頻綜合傳遞培訓簡訊。
3）.將工作情景、零部件，角色以虛擬的方式展現。融合響聲、提醒、動漫，視頻綜合傳遞培訓簡訊。
4）公布測試邀約，依據預置優化算法對于解題時間以及完成狀況測算評分，發布考試分?jǐn)?shù)。
5）在三維空間中通過智能標志指導學生進行下一步實際操作。
6）精確測量三維空間中二點的實際位置；應用磁感線錘，精確測量電梯配件的垂直角度；應用水平儀，精確測量電梯配件的平整度。
7）自動識別物件、情景情況，并提醒情況狀況，檢驗零件的安裝方式，間距，正確與否。
8）應用扳子、內六角對螺栓實現擰緊，并實時同步現階段扭矩值。
五、實訓新項目
1、曳引機電機變頻驅動操縱電路檢測調整及常見故障查找實訓；
2、減速機制動系統機械設備調整及常見故障查找實訓；
3、轎廂門電機變頻調速器驅動控制電路檢測調整及常見故障查找實訓；
4、電梯限速器姿勢調整實訓；
5、電梯限速器姿勢操縱電路檢測即常見故障查找實訓；
6、安全鉗調整檢驗調整實訓；
7、安全鉗傳動裝置調整檢驗調整實訓；
8、轎廂門傳動裝置調整、維護保養、常見故障查找及排除實訓；
9、轎廂門控制電路故障查找及排除實訓；
10、廳門傳動裝置調整、維護保養、常見故障查找及排除實訓；
11、廳門操縱電路故障查找及排除實訓；
12、轎廂滑軌檢驗、調整實訓；
13、對重滑軌檢驗、調整實訓；
14、導靴與滑軌的檢測、調整實訓；
15、平層裝置調整及控制電路故障查找及排除實訓；
16、樓房轎廂招喚箱調整及控制電路故障查找及排除實訓；
17、轎內按鍵操縱箱操縱電路故障查找及排除實訓；
18、指層廣告燈箱操縱電路故障查找及排除實訓；
19、轎頂檢修箱操縱電路故障查找及排除實訓；
20、上方極限值部位維護裝置操縱電路故障查找及排除實訓；
21、下方極限值部位維護裝置操縱電路故障查找及排除實訓；
22、照明控制系統電路故障查找及排除實訓；
23、通信電路故障查找及排除實訓；
24、微機控制電路故障查找及排除實訓；
25、開關電源電路故障查找及排除實訓；
二、性能參數
1. 工作電源：三相五線制AC380V/220V±7.5%，直流50Hz
2. 機器設備規格：4500×4500×8000mm（長×寬×高）
3. 電梯井道尺寸：2300×2300mm（長×寬）
4. 轎廂凈尺寸：1200×1200×1400mm（寬×深×高）
3. 廳門凈尺寸：700×1100mm（寬×高）
4. 起升高度：2500mm
5. 額定速度：0.3m/s
6. 中分劉海開門形式
7. 集選變頻驅動方法
8. 安全性保障措施：接地系統、過電流、負載、漏電保護器及防摔、防滑保護功能，符合我國電梯轎廂有關的規范。
9. 功率損耗≤5.5KW
