自動噴淋滅火系統實訓裝置
一、系統概述
“噴灑滅火系統實訓裝置”根據《自動噴水滅火系統設計標準》有關技術標準,該系統具有灑水滅火系統典型性構造，就能完成火災探測，消防報警系統，當場滅火等演試性實訓課程，同時還可以清晰的展示噴灑滅火系統的常見機器設備組成和系統原理，通過該裝置實際操作學習培訓，學生能夠?qū)Ψ课葜袨⑺疁缁鹣到y(tǒng)的構造有一個深入的了解，把握房屋建筑內部結構關鍵滅火機器的運用，了解房屋中濕式報警閥、水流指示器、工作壓力開關等滅火機器設備的結構和基本原理，了解滅火系統的控制原理和工作過程。它適用學習培訓《工程建筑滅火系統》、《樓宇給排水系統》、《房屋消防安全控制系統軟件》等專業課的中高職院校的實訓課程。
二、系統特點
1.具備試驗性噴灑運行作用，當全自動控制系統軟件出現異常時，可手動式運行穩壓泵
2.自身內置控制器，可以實現當?shù)乜刂?，也可以完成消防安全報警?lián)動控制
3.實體模型框架和儲水箱等主要部件全部使用不銹鋼板元器件，確保不生銹、不容易衰老
4.穩壓泵和穩壓罐等主要設備各自選用德國和德國瑞士進口產品，沉穩型強
5.濕式報警閥、水流指示器、工作壓力開關等設施順利通過我國強制性產品認證
三、性能參數
1.鍵入開關電源：單相電三線～220V±10% 50Hz
2.工作溫度： 4℃～ 45℃
3.設備容積：＜3000kVA
4.尺寸：2200mm×700mm×1800mm
5.安全防護：具備走電自動保護裝置
四、實訓課程
1.體系結構與設備了解
2.噴灑滅火系統安裝與應用
3.噴灑滅火系統伺應情況實際操作
4.噴灑滅火系統調節
5.火災探測與消防報警系統
6.噴灑滅火實際操作
7.噴灑滅火監管應用
8.自動噴淋系統系統融合實際操作練習
9.噴灑滅火系統與消防系統連動（選擇）
五、標準配置
1.豪華版寫字桌（鐵制兩層亞光密紋靜電噴塑構造）
桌面上為防火安全、防潮、耐磨損高密度纖維板,構造牢固，造型美觀；配有一個箱門，適合于擺放專用工具、儲放材料等，寫字桌還設置了四個橡膠輪（帶卡緊作用），有利于移動和固定不動，有益于實訓合理布局。
2.滅火控制柜
(1)滅火控制器
滅火控制器應用單片機設計作為主要控制器,完成對煙感報警器、水流指示器、數據信號碟閥、工作壓力開關的狀態檢測，并且在全自動狀況下完成對報警輸出，聲光報警器和運行噴灑水泵。根據串口通信軟件可以實現上位機軟件監控功能，與此同時可以實現當?shù)乜刂坪瓦B動控制轉換作用
(2)滅火控制柜
滅火控制柜由開關電源開關、電壓源標示、狀態燈（煙感報警器、水流指示器、數據信號碟閥、工作壓力開關）、聲光報警、手動式控制裝置等組成，能完成噴灑滅火系統的開關電源控制、情況標示、消防報警系統、全自動滅火、手動式滅火控制等服務，并且具有連動控制插口，能接受其他火災報警系統的連動控制數據信號

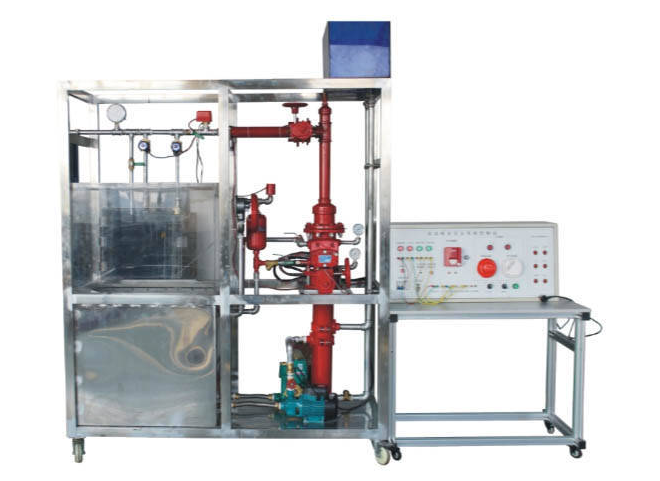

3.噴灑滅火系統實體模型
實體模型框架和儲水箱等主要部件全部使用不銹鋼板元器件，確保不生銹、不容易衰老，能夠仿真模擬雙層大廈噴灑滅火系統；實體模型系統軟件主要是由噴灑水泵、穩壓罐、濕式報警閥、水力警鈴、延時繼電器、工作壓力開關、水流指示器、封閉式噴頭、實驗閥、火災探測系統、火災報警系統等典型性灑水滅火機器設備組成，能栩栩如生仿真模擬大廈里面的水滅火系統的常見構造。
噴灑水泵：總數1臺 輸出功率 750W 水泵揚程：30米 總流量:8立方/鐘頭
上位水泵仿真模擬穩壓罐：總數1臺 容量50升，輸出功率 750W 水泵揚程：30米，0.3MP
濕式報警閥：總數1臺 規格：Ф100mm 額定工作壓力1.2MPa
玻璃彈珠噴嘴：總數最少6個 68℃溫級
水流指示器：總數最少2個 敏感度15L-37.5L/min
感煙探測器：1個，系統總線編號型，報案電流量小2MA一般濃煙體濃渡級別
煙感探測器：1個系統總線編號型，報案電流量小2MA、68℃溫級
燃氣探測器：1個系統總線編號型，報案電流量小2MA、一般汽體濃渡級別
溫度感應器：1個，100PT電阻器2MA
