氣體滅火系統實訓裝置

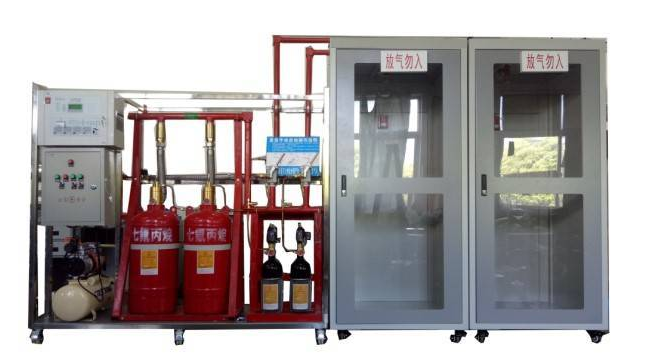

汽體滅火系統實踐裝置

一、系統構成簡述：

1.基本概念及滅火方法：

汽體滅火系統實踐裝置依據規范標準系統采用全吞沒的模塊單獨系統和組成分派系統二種構成方法。模塊單獨系統是通過一套滅火劑貯存裝置相匹配一套管道網系統，防護一個安全防護區域內的方式。組成系統是通過一套滅火劑貯存裝置相匹配多套管道網系統，維護2個上安全防護區域內的構成形式。

2.系統構成：

管網七氟丙烷滅火裝置、管道網、汽體滅火控制器、火災探測系統、聲光報警、放空氣顯示燈、緊急啟停按鈕、外接設備開關電源等構成詳細的自動滅火系統。

二、控制方法：

本系統主要包括全自動、手動式、機械設備緊急手動式和應急啟動/終止四種控制方法。

（1）自動控制系統方法：本滅火控制器裝有感煙火災探測器和恒溫式感溫火災探測器?？刂破魃厦嬗锌刂品椒ㄌ暨x鎖，當把它放置“全自動”位置時，滅火控制器處在自動控制系統情況。當只有一種探測儀傳出火災事故數據信號時，控制器即傳出火災光控數據信號，通報有異?，F(xiàn)象產生，且不啟動滅火裝置釋放出來滅火劑。如須經啟動滅火裝置滅火時，可按住“應急啟動按鍵”，就可以啟動滅火裝置釋放出來滅火劑，執行滅火。當二種探測儀與此同時傳出火災事故數據信號時，控制器傳出火災事故聲、數據信號，通告有事故發生，相關人員應撤離現場，并發出連動命令，關掉離心風機、排煙防火閥等連動機器設備，經過一段時間延遲后，即傳出滅火命令，打開繼電器，啟動汽體打開容器閥，釋放出來滅火劑，執行滅火；如果在報案時發現不用啟動滅火裝置，可按住自然保護區以外或控制控制面板里的“緊急停機按扭”，就可以停止操縱滅火命令的產生，不啟動滅火裝置，釋放出來滅火劑，執行滅火。

（2）手動操作方法：將控制器里的控制方法挑選鎖放置“手動式”位置時，滅火控制器處在手動操作。

情況。這時候，當感煙探測器傳出火警信號時，控制器即傳出火災事故聲、光報警系統，且不啟動滅火裝置，須經工作人員觀查，確定火災事故已發生的時候，可按住自然保護區外或控制器控制面板里的“應急啟動按鍵”，就可以啟動滅火裝置，釋放出來滅火劑，執行滅火。但報警系統仍然存在。

不管裝置處在全自動或手動式情況，啟動一切應急啟動按扭，都可以啟動滅火裝置，釋放出來滅火劑，執行滅火。與此同時控制器馬上進入滅火報案情況。

（3）緊急機械設備啟動工作模式：用以控制器無效時，當值守工作人員判定為火災發生時，應該馬上通告當場所有人員撤離現場，在確認所有人員撤離現場后，即可按下列流程執行緊急機械設備啟動；①手動式關掉連動機器設備并關閉電源。②打開相匹配自然保護區選擇閥。③組合或逐一打開相匹配自然保護區儲儲氣瓶里的容器閥，立刻執行滅火。

（4）應急啟動/停止運行方法：用以緊急狀況。狀況一，當值守工作人員發覺火災而時汽體滅火控制器未傳出聲光報警器數據信號時，應該馬上通告當場所有人員撤離現場，在確認所有人員撤離現場后，才能按住應急啟動/停止按鈕，系統馬上執行滅火實際操作；狀況二，當汽體滅火控制器傳出聲光報警器數據信號時并正處在延遲階段時，若發現是無報火警時可直接按住應急啟動/停止按鈕，系統將暫停執行滅火實際操作防止不必要的麻煩。

三、系統性能指標：

1.系統滅火方法：全吞沒，單區保護面積：20m2；

2.系統公稱壓力壓力(20℃)：一級為2.5MPa、

3.系統應用壓力：一級為4.2MPa、

4.系統應用壓力：一級為2.0MPa、

5.滅火劑充灌相對密度：一級為≤1120kg/m3；

6.仿真模擬啟動瓶充灌工作壓力(20℃)：4.0MPa；

7.噴嘴設計方案壓力：一級≥0.6MPa；單根噴嘴保護半徑R：噴頭安裝相對高度＜1.5m時，R≤4.5m；噴頭安裝相對高度＞1.5m時，R≤7.5m。

8.噴嘴維護相對高度：組裝相對高度h≤6.5m；組裝相對高度h≥0.3m

9.系統有延遲啟動作用：延遲30S；

10.滅火劑噴涌時長：≤10s；

11.滅火系統工作中工作溫度：0℃~ 50℃；

12.系統啟動方法：全自動、電氣設備手動式、機械設備緊急手動控制；

13.系統啟動開關電源：DC24V±3V、1.1A；

14.仿真模擬滅火劑存儲瓶規格型號：30L、

四、產品型號：

1.工作標準電壓：單相電三線220V±5% 50Hz

2.整個設備容積：＜1500W

3.外觀規格：2000×1000×1800cm
