變頻空調實訓考評裝置
一、簡述

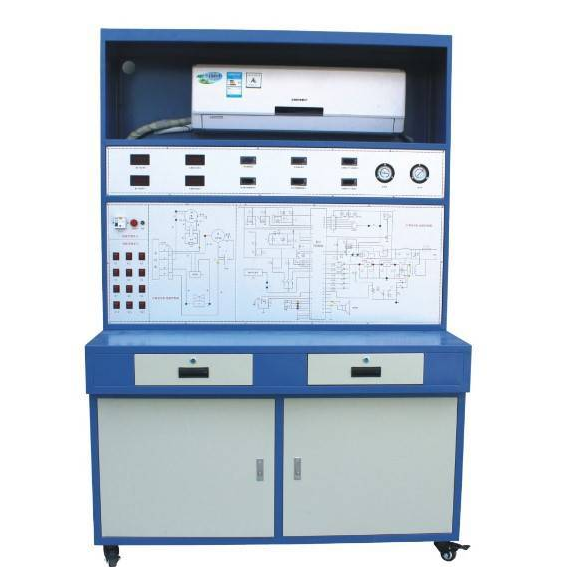

“變頻空調實訓考評裝置”是為了公辦?？茖W(xué)校的制冷技術專業、各技術培訓及全國職業資格培訓單位開發定制的，適用“制冷工作原理與應用”、“制冷技術性”、“制冷設備維護與實際操作”等課堂教學實訓規定。該裝置集制冷系統、自動控制系統、故障模擬軟件為一體，空間布局合理、造型設計別具一格。
二、特性
1.機器設備由鋁合金型材活動架構、開關電源臺、實驗室儀器組等組成。前板上絲印刷完整的電氣控制原理圖，試驗室臺上印刷有制冷管路電路原理圖，變頻電路所有挪動到點試驗觀眾席，有機玻璃板可上下運動，便捷學生們測量和觀查。制冷管道路上設有手動閥門，和電磁感應故障閘閥，可同時符合2人們?cè)谕辉囼?yàn)臺子上進行不同類型的實驗步驟便捷實訓考評，裝置選用單相電源供電系統。
2.全部變頻空調系統軟件真正詳細,與市場中的變頻空調整體結構、特性基本一致。具備致冷、制暖、自然通風、去濕、溫度和風力挑選、按時及掃風操縱、睡眠質量、全自動等服務
3.裝置形象化展現了變頻空調的體系結構和原理，有利于課堂教學演試解讀及學生對教材知識的學習把握。配備的交流電壓表、交流電流表、溫度表、真空表以及相應的指示燈，讓整個變頻空調系統軟件的實時運行狀態一目了然；主控制面板正中間印著電氣控制系統系統原理圖，并設有相對應測試用例；，屏反面可注意到全部制冷系統結構原理及其主要部件的具體物件，相對應構件都有名字標志；并設有視液鏡，可觀查冷媒情況
4.本實訓裝置配有故障仿真模擬作用，給予戶外執行部件的布線地區，開設實用性的實訓新項目，具有較強的實訓性。有益于學生將基礎理論用于具體，并激發學生操作過程操作能力；有益于開展職業技能鑒定、考核工作
5.配有電流量型漏電保護器裝置；并有熱保護器件，對空壓機開展超溫、過壓保護；實訓弱電連接導線及電源插座選用小手槍插式全封閉式構造，使用便捷、靠譜、防止觸電
三、性能參數
1.鍵入開關電源：?jiǎn)蜗嚯娙€～220V±10PHz
2.裝置容積：＜1.5kVA
3.尺寸：1060cm×68cm×162cm
4.冷媒種類：R410（由型號來定）
四、設備選型作用
實訓裝置由控制柜、實訓桌、空調外機組、空調內機組、檢測儀表、仿真模擬故障檢測單元、仿真模擬故障箱等構成
1.實訓臺：鋁合金型材兩層亞光密紋靜電噴塑構造，鋁制控制面板。桌面上為防火安全、防潮、耐磨損高密度纖維板,構造牢固。裝置反面可觀查制冷系統管道的構造，前，用以仿真模擬空調機電工程氣故障清除和設定。
2.故障設定故障模塊，實訓臺左下角為故障設定模塊，教師可以從設定模塊內設定幾十個故障。
3.學生們故障清除，實訓臺右下角為故障設定模塊，學生們可剖析故障，檢測到故障的產生模塊和位置。
4.中央空調整個設備模塊1套：包含熱泵機組型分體式空調所必須的一些構件，如空調蒸發器、冷卻器、制冷壓縮機、四通閥等，管道中還設置了調壓閥等實訓所必須的構件
5.交流電控制模塊：?jiǎn)蜗嚯娙€220V溝通交流電源供電，交流電壓表1只，檢測范圍０～250V,用以檢測電網電壓；交流電流表1只,檢測范圍０～5A，用以觀測系統啟動電流及檢測系統正常的工作電壓，漏電保護開關操縱控制柜總開關電源，控制柜的供電系統由鎖匙開關操縱
6.制冷系統工作壓力檢測單元：給予2只真空表，檢測范圍分別是-0.1～1.5MPa、-0.1～3.5MPa,可顯示設備工作的時候低電壓側和髙壓側工作壓力
7.溫度檢測單元：給予4只溫度表，，三位過半數顯，各自精確測量進氣口溫度、通風口溫度、冷卻器溫度和空調蒸發器溫度
8.仿真模擬故障設定：仿真模擬故障設定多樣化，試驗臺設有空調蒸發器臟堵、冷卻器臟堵、電氣設備故障設定類型有電路、溫度傳感器電源電路、光耦電路、制冷壓縮機短路保護、室內風機變速電源電路等故障點20好幾個。
9.仿真模擬清除故障：，試驗臺子上配有致冷故障清除，空調蒸發器臟堵、冷卻器臟堵、電氣設備故障清除，電路、溫度傳感器電源電路、光耦電路、制冷壓縮機短路保護、室內風機變速電源電路清除等20好幾個
五、空調運作數據分析平臺：
裝有變頻空調故障測試系統一套：
1.數據處理系統軟件可快速測量中央空調故障所發生的電源電路一部分
2.可鑒聽空調有通訊收條。
3.可仿真模擬個機與空調空調內機的空調通訊收條，進而來調節空調內機
4.精確測量設備的工作狀態，讀取各感應器的實時溫度。
5.可測每個個空調開啟數據信息
6.可仿真模擬個機與空調空調內機的空調通訊收條，進而來調節室外機
六、實訓新項目
1.初級技工專業技能實訓
2.制冷系統常用工具的操作過程
3.制冷系統管材電焊焊接
4.制冷系統的測漏
5.制冷系統的真空包裝與充注冷媒R22
6.中級技能實訓（設計方案、組裝、調節及維修
7.KFR-23型中央空調主控芯片電路圖講解
8.中央空調電氣元器件的測量及設備運行
9.KFR-23型空調故障和分析
10.空調檢測與故障剖析
11.變頻空調電氣元器件的測量及設備運行
12.變頻空調的故障和分析
