電焊工專業技能綜合性實訓設備
一、簡述

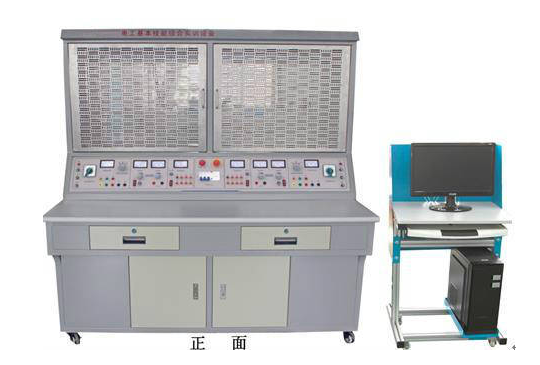

電焊工專業技能綜合性實訓設備由實訓桌、網孔板、實訓電子器件構成。學生們依據實訓線路開展元器件的合理配置，組裝、接線所有由學生自主進行，貼近工業生產當場?？梢酝瓿蓴?shù)控車床線路，電動機控制線路，照明燈具配電設備的模擬操作、設備安裝調試綜合實訓，練習學生們動手操作能力與實操技能。實訓新項目可以自行明確，依據所選擇的新項目選擇相應的電子器件。該裝置也可以作為電焊工考工的考評機器設備。
二、特性
1、電氣設備控制線路電子器件都裝到網孔板上，操作簡便、拆換方便快捷、易擴展功能或開發一個新的實訓新項目（購新電子器件就可以提升相對應實訓新項目）。
2、工作臺僅需三相四線的交流電就可以交付使用，占地面積小、節省實訓用地、降低基礎設施投資、經濟收益明顯。
3、實訓臺配置2組互不相關的開關電源，互不干涉，既能兩個學生同步進行實訓。
4、配有電流量型漏電保護開關，可以確保作業者安全性，電源電壓都有監控及過流保護等服務，應用可以信賴。
5、多用途鋼網一部分：多用途網孔板選用“門套式”設計方案，主體選用2mm粗厚不銹鋼板加工成形，網眼選用改進版“橫二豎六”橢圓形長孔加工。
6、選用國內真品正泰電器電子器件。
三、技術規格
1、鍵入開關電源：三相四線制～380V±10% 50Hz
2、環境溫度：-5℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、尺寸：1600mm×700mm×1690mm
四、實訓臺配備
1、公共性一部分：配有工作電壓型走電和電流量型漏電保護器，外界開關電源鍵入有信號燈標示，配有急停開關，遇緊急狀況按按鈕斷開實訓臺總開關電源。
2、 每一組給予相電壓380V或直流電壓220V二種開關電源，單相電電源插頭、相電壓鍵入指示表。
3、每一組給予3V、6V、9V、12V、18V、24V、36V低電壓交流電。
4、每一組給予一路恒流電源可調穩壓電源，工作電壓0-30V，電流量3A，內藏式電磁閥全自動換擋，單圈電阻器持續調整，有數字表標示電流強度值。
5、給予～220V電源插座（含三孔、兩孔）各4只（16A），為外界儀器設備、電腦等給予工作電源。
6、給予低電壓可調電源： 5V，±12V、 24V，具備過流保護作用。
5、實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格，餐桌上下有抽屜柜，下邊有全封閉式元器件儲存柜。
（二）實訓部件
1、PLC服務器
配西門子系統S7-200 CPU226服務器，集成化數字信號I/O（24路數字量輸入，16路數字信號導出），擴展模塊EM223(16路數字量輸入，16路數字信號導出), 擴展模塊EM221(16路數字量輸入), 擴展模塊EM221(8路數字量輸入),RS-485通訊口，PC/PPI通信編程電纜及連接輸出口、開關等。任意配備仿真教學軟件及工控設備組態。
（1）PLC模擬仿真實訓手機軟件一套
a．根據PLASH虛擬器實時同步PLC的工作狀態
b．能夠?qū)崿F(xiàn)PLC虛似接線，并且對接線開展不正確查驗
c．PLC編程練習、PLC程序編程測試等作用
d．完成PLC運作仿真模擬，對不正確程序流程開展安全檢查
（2）工控設備組態一套
打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、課堂教學比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。
2、實訓元器件見配置清單
五、設備配置清單（撥打電話索要）
六、實訓新項目
（一）電焊工一部分：
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路接線練習
7．單相電表立即組裝接線
8．單相電表經電壓互感器組裝接線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的測量
12．三相異步電動機自動運行控制 13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉按鍵線路
19．雙向互鎖的三相異步電動機正反轉按鍵線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機串電阻器電機軟啟動控制線路
23．三相異步電動機能耗制動控制線路
（二）PLC綜合性實訓新項目
（1）PLC專業技能實訓
1.PLC認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、接線、程序編寫免費下載等）
（2）PLC高技能實訓（設計方案、組裝、調節及維修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△運行控制
3.PLC控制的三相異步電動機電機軟啟動控制
4.PLC控制的三相異步電動機能耗制動控制
(三)變頻調速器實訓新項目
1、變頻調速器作用基本參數與實際操作
2、變頻器報警與保護功能
3、外界接線端子啟動控制
4、變頻調速器控制電機正反轉
5、兩段速率挑選交流電機調速 6、 變頻調速器無極調速
7、根據外界模擬量輸入(工作電壓/電流量）控制方法的交流電機調速
8、PLC控制變頻調速器外界接線端子的電機正反轉
9、PLC控制變頻調速器外界接線端子的電動機使用時間控制
10、根據PLC數字信號控制方法得多段速
