智能電梯裝調與維護設備

智能電梯裝調與檢修設備

一、產品概述：

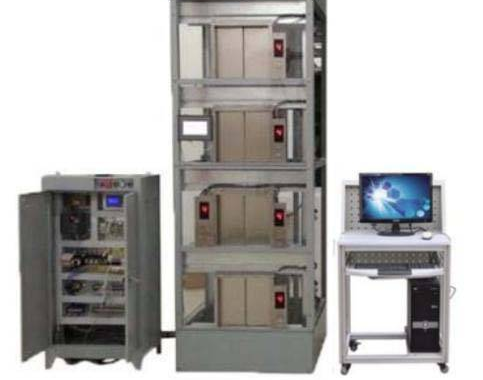

智能電梯裝調與檢修設備，是專門針對高職院校開設置的機電一體化、機電一體化、機械制造與自動化等相關專業而研制出，設備依據智能建筑上調節電梯機構按照一定的占比變小設計方案，常用機器設備、元器件和實際電梯基本一致，選用槽鋼方管框架剪力墻一體化設計，正臉應用透明有機玻璃控制面板，融低壓電器、PLC、交流電機調速、智能人機對戰、傳感器檢驗、視頻監控系統、智能評價系統相當于一體，完成智能電梯繁雜的開關量控制、時序邏輯控制。通過該裝置實際操作練習可考評學生們把握智能電梯的裝調和維護綜合素養，如電梯呼梯盒的組裝、電梯井信息系統的組裝、平層開關檢驗部位調節、門吊結構調整、電氣設備控制柜的元器件組裝、布線、變頻器參數設定、PLC編程與調節、電梯群控系統作用調節、電梯故障處理、運行管理等，除開達到技術專業實訓課程，還可以開展理論考試。

二、產品優勢：

1.機器設備相對高度模擬仿真，按實際電梯縮小比例設計方案，包括電梯所有因素，電梯為四層，極度3米。

2.全透明總體設計，電梯內部構造、運作全過程一目了然。使學生能夠很形象化、深入了解、把握電梯的構造以及姿勢基本原理。

3.機器設備為二座四層群控系統電梯或是獨立一臺電梯，每一部電梯系統軟件都由一臺PLC控制，PLC之間通過485通訊模塊互換數據信息，電梯電銷統一管理，貼近現實中房屋電梯控制。學生用本設備實踐，不但可以訓練單座電梯控制、提升故障檢測與清除水平，還能夠?qū)W習培訓電梯群控系統技術性。

4.智能電梯具備設備故障設置和智能常見故障設定二種設定方法，方便用戶實際操作。

三、技術規格：

1.鍵入開關電源：三相五線制AC380V±10% 50Hz；

2.辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m；

3.設備容積：＜2kVA；

4.整個設備規格（目標 控制柜 寫字桌）：4400mm×860mm×3000mm；

5.每臺電梯規格：980mm×8600mm×3000mm；

6．控制方法：開關量/數字信號雙控開關及VVVF技術性；

DDC視頻監控系統

7．安全性保障措施：具備接地系統、漏電保護器作用，安全系數符合相關的國家標準規范。

四、構造構成及功能：

智能電梯由電梯控制柜和電梯實體模型構成，能夠?qū)崿F(xiàn)按鍵控制、數據信號控制、集選控制、人機對換等服務，具備每臺電梯單獨學習培訓或是兩部電梯智能并接控制(模糊不清控制、權威專家控制)應用、電梯實時監控和故障檢測。

電梯實體模型：包括驅動機構、轎廂及對重裝置、導向系統、門吊組織、安全防護組織等構成。驅動機構由減速機（含有制動系統、減速器、驅動輪、工業生產伺服電機）、曳引機鍍鋅鋼絲繩和鋼絲繩扣組成等部位構成；導向系統由電梯井鋼架結構、滑軌、導靴等構成；門吊組織由層門、層門、開閉店組織、安全觸板、門框等部位構成；安全防護組織由超重設備、油壓緩沖器、安全鉗、速度限制保護設備等部位構成。

1、電梯井鋼架結構：選用鋼構架，等同于電梯殘留的房屋建筑，為電梯給予支撐，固定不動滑軌。

2、減速機：坐落于鋼架結構頂端，是電梯的動力系統。安裝于兩根承重墻上，主要是由下列組成：

（1）電機：鼠籠式三相異步電動機，選用變頻式變壓器(VVVF)驅動形式，電梯啟動時，變頻調速器使定子電流工作頻率從極低頻率開始，按控制規定上升到了額定頻率，減速時，使轉速比相對應從額定頻率開始光滑地底降至零，完成電梯平層，確保了電梯運行平穩，仿真模擬真正電梯較好的舒適度。

（2）制動系統：在電梯插電運行時松閘，當電梯終止時制動系統并維持轎廂部位不會改變。

（3）減速機：選用齒輪桿減速機，具備密度高的、高效化、低噪聲的特征。

（4）曳引輪：繩槽為半圓形槽，鍍鋅鋼絲繩與繩輪中間借助滑動摩擦力完成轎廂健身運動。

（5）工業生產伺服電機：對轎廂的運轉間距進行檢驗，完成精準定位。

3、滑軌：分別為轎廂滑軌和對重滑軌，確保轎廂與對重做垂直運動。

4、轎廂：由曳引機鍍鋅鋼絲繩懸架，根據減速機另一端聯接對重，在滑軌上運作，轎廂門邊配有連鎖加盟開關，應門關閉后電梯才可以運作。

5、對重：與轎廂聯接，的作用是均衡轎廂重量。

6、層門：門邊設有防盜鎖開關，當層門關閉后，電梯才可以運行。

7、操縱箱：安裝于電梯實體模型正臉左邊，仿真模擬乘客在轎廂內選層信號輸出設備，包含：數據顯層器、選層按鍵、開門、閉店銨鈕、方位顯示燈。

8、電梯鎖：坐落于電梯一層，電梯關閉后停靠在一層。

9、呼梯盒：安裝好、下呼叫按鈕，完成各樓的內部通話。

10、超速行駛安全防護：當電梯發生意外時，轎廂超速行駛或快速下降（如鍍鋅鋼絲繩斷裂，轎頂滾輪擺脫，減速機齒輪齒條合失效，電動機降低轉速過高等因素），電梯限速器便會緊急停車，根據安全性鋼纜及機械結構，推動安全鉗姿勢，使轎廂卡住滑軌上不會降落。

11、終端設備極限值開關安全防護：由稀土永磁傳感器組成，給予轎廂停層部位信號的功率終端設備維護開關，傳感器給予電梯運作終端設備數據信號，電梯超出它時，安全性回路及開關電源被斷開，確保電梯不超過行程安排范疇。 12、門安全觸板：在轎廂大門的邊緣上，配有活動的安全觸板。當門在關掉環節中，安全觸板與旅客或阻礙物相接觸的時候，碰觸轎廂門邊的軸體開關姿勢，使門再次打開，防止安全事故。

13、門安全光柵維護：在轎廂大門的邊緣上，配有三對檢測傳感器，檢驗層門間有物件時，門自始至終打開，防止安全事故。

14、門吊扭矩安全防護：門機帶一定的扭矩與此同時關掉轎廂門和廳門。若有物件或人夾在門里時，就增強了閉店扭矩，使轎廂門和廳門全自動再次打開，從而減少安全事故。

15、油壓緩沖器:當電梯因常見故障，導致轎廂或?qū)χ囟椎讜r(shí)（極限值開關維護無效），轎廂或?qū)χ嘏鲎才せ捎蛪壕彌_器，由油壓緩沖器消化吸收電梯能量，從而使得轎廂或?qū)χ匕踩越邓僦钡浇K止。

16、智能人機對戰：選用TPC7062KX觸摸顯示屏,7寸寬屏幕超清表明，屏幕分辨率800×480，65535色數據真彩，用以表明電梯工作狀態及服務信息。

電梯電氣設備控制柜：包括可編控制器、變頻調速器、低壓電器（電磁閥、交流接觸器、熱繼器、相序保護器）、智能評價系統等構成部分。

1.變頻調速器：三菱FR-D740-1.5kW變頻調速器。

2.可程序編程控制器：選用西門子系統CPU226服務器加擴展模塊,控制電梯的工作狀態，依據通話數據信號，對電梯的位置進行判斷推理，隨后得出運行指令，使電梯完成回復呼梯數據信號、自動關門等服務。

3.安全及防盜鎖回路：由電磁閥回路構成，變向、防盜鎖開關的通斷決定安全及門鎖回路的穩定是否，以便PLC分辨電梯是否處于運行狀態。

4.評價系統：電梯具備手動式常見故障設置和智能故障設定二種設定方式，在其中智能評價系統由終端設備和上位機構成。智能考評終端設備由240×128點陣式藍色背景背光燈液晶顯示屏、PVC輕按電腦鍵盤、單片機設計、存儲芯片、網線端口等構成，可單機版開展日歷和時鐘設置、考評時間設置、密碼管理、常見故障設定，具備已設故和排除故障信息內容斷電不遺失、誤排檔案信息、考評時間倒計時表明、剩下考評時長報案提醒等服務。智能考評上位機具備考卷管理方法、考試管理、學生們信息化管理、老師信息化管理、成績錄入等服務。

18、.每臺電梯控制柜（每件機器設備含2個控制柜）器械明細

五、實訓課程：

1、電梯組織安裝與檢測系統調節

2、電氣設備控制柜的元器件安裝與電路連接

3、變頻器參數設定與使用

4、電梯控制程序流程PLC編程與調節

5、電梯群控系統作用調節

6、電梯故障處理（48個故障原因）

7、智能電梯監管運作和維護
