工程建筑防煙排煙系統實訓裝置
一、系統簡述：

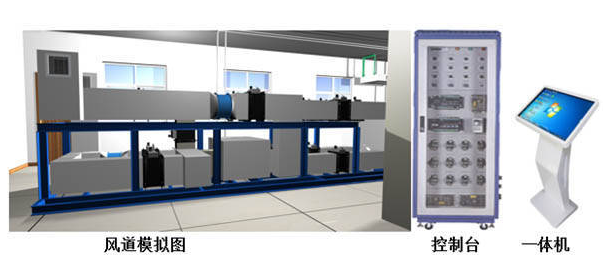

工程建筑防煙排煙系統實訓裝置依據防煙排煙系統根據其禁煙原理、分成防煙系統和排煙系統，機械設備設計為腳踏式加壓送風系統和腳踏式排煙系統。防煙排煙系統實訓裝置由仿真模擬屋子配置系統和排煙離心風機系統構成（主要是由出風口、電動風閥、排煙窗和排煙離心風機、排煙排煙防火閥、通風機、排風風管及其排煙風管和有關的火災探測系統、聯鎖控制系統構成。
二、性能參數
1、鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2、辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜ 4000m
3、設備容積：＜3.8kVA
4、自然通風系統臺：尺寸：2000mm800mm2000mm
控制箱規格：600mm700mm1600mm
5、安全防護：具備漏工作電壓、泄露電流保護設備，安全性符合國家標準
6、辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜ 4000m
7、教學一體機：32寸內窗多用途學習軟件，10點紅外屏，CpuI3，電腦硬盤：126G，規格：32寸,運行內存：4G，互聯網，無線網絡
三、系統特性
整個設備系統由三部分組成：
1）、風系統總體放置于一個2000mm1000mm800mm軟件上，可移動的，服務平臺優勢系統由難燃材料制做，系統中設置管從，離心風機，子系統，通風口等。
2）操縱系統：系統各種各樣數字信號構成，可仿真模擬一定條件下的在遇到火災時的控制方法。
3）教學一體機：課堂教學同歩動漫操縱，軟件與設備融合，在設備中任何一點實際操作，手機軟件會出現同歩的影片操縱，及其相對應的基本原理數據信息控制關系
1、風系統的完好性、：和實際里的自然通風系統、控制功能、保護功能、顯示功能徹底 一致。
2、系統與真實自然通風排煙系統，風系解決系統基本原理同樣，小型化展現了自然通風排煙系統的特征，構造、控制措施。
3、設備形象化展現了自然通風系統的系統構造、原理，有利于老師的演試解讀及學生對書本知識了解把握。構造合理，造型美觀 設備構造合理緊密、造型設計別具一格，實踐桌還設置了四個萬向腳輪和四個固定不動驅動機構，有利于移動和固定不動。
4。根據實際狀況提升學生邏輯思維能力，有益于學生將基礎理論用以具體，并塑造實際操作能力。
5、配有電流量型漏電保護開關，對地電壓漏電電流超過一定值，即跳電關閉電源；并有熱保護器件，對空壓機開展超溫、過壓保護等服務。
6、DDC數字信號控制器2個，16路AI鍵入，6路DO鍵入，8路DO輸入輸出
7、觸控式一體教育平臺,內窗多用途學習軟件，10點紅外屏，CpuI3，電腦硬盤：126G，規格：32寸,運行內存：4G，互聯網，無線網絡
8、課堂教學同歩動漫操縱：軟件與設備融合，在設備中任何一點實際操作，手機軟件會出現同歩的影片操縱，及其相對應的基本原理數據信息控制關系
9、數顯儀表：儀表盤將表明解決來源于仿真模擬電阻器和上位機軟件控制仿真模擬值。如閥門的開度，對比關系。
四、系統配備
1、系統由仿真模擬屋子配置系統和排煙離心風機系統構成（主要是由出風口、電動風閥、排煙窗和排煙離心風機、排煙排煙防火閥、通風機、排風風管及其排煙風管和有關的火災探測系統、聯鎖控制系統構成
2、仿真模擬排煙系統操縱：消防安全防排煙系統由離心風機、通風風管、全自動排煙閥、排煙防火閥、聯接控制箱及其聯鎖控制核心等構成，消防安全防排煙系統工作原理要當消防控制中心接到火災事故數據信號時，連動消防安全防排煙風機控制柜運行離心風機并打開排煙閥，將屋內煙霧從風道中往戶外排出，做到排煙實際效果。
3、加壓送風機采用多翼式離心通風機，
4、充壓免費送管路選用難燃材料制做，加壓送風口和用常閉試，選用人工或電動式開啟控制方法，
5，70度排煙防火防由操縱執行機構、難燃材加工而成。
6、排煙離心風機選用軸流式風機，可在280度標準下做不低于30Min
7、排煙排煙防火閥。安裝于機械設備排煙設備管道上，平常呈開啟情況，火災發生時當排管道中溫度達到280℃關掉。
8、 排煙口，安裝于機械設備排煙通風風管上做為煙塵吸進嘴中，平常呈關掉壯態。火災發生時必須排煙時人工或電動打開
五、實際操作實踐：
1、消防安全排煙系統的認知
2、消防安全防煙系統的認知
3、消防安全防類系統操縱實際操作
4、消防安全排煙系統的手動控制
3、消防安全排煙系統的自動操作
4、消防安全排煙系統與操連動核心的操作
5、消防安全排煙系統的協同程序編寫
6、消防安全防煙系統的協同程序編寫
7、排煙防煙系統安裝與維護保養實際操作
8、排煙防煙系統設計與施工實踐。
