模擬消防電梯 消防電梯教學模型

仿真模擬消防安全電梯課堂教學實訓裝置

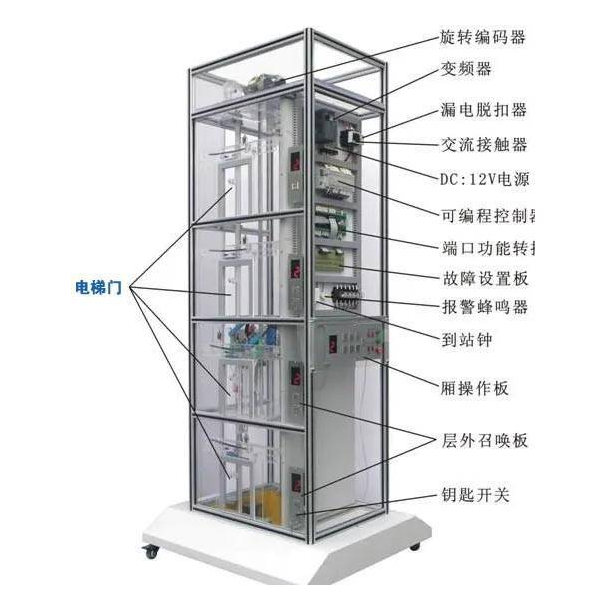

電梯的結構特點：

1. 主機房一部分：減速機完成電梯左右行走。

2. 電梯井一部分：包含滑軌、對重組織、轎廂、樓房招喚標示控制板、曳引繩、驅動輪、一層平層感應器、上（下）定位開關、上（下）極限值開關、隨身電纜線、轎廂控制板、緩沖器等。

3.電氣控制系統一部分：開關電源氣體開關（走電斷路器）、DC24Vled驅動器、PLC程序控制器、布線端口號線路板。

電梯轎廂位置檢測和電氣設備選層數據信號由安裝在轎廂頂部和每層站雙穩態帶磁開關獲得，進而脫離了過去靠電磁閥和觸碰開關等具有接觸點元器件掌控的繁雜配電線路系統軟件，改善了配電線路，極大地提升了設備運行的可靠性，與此同時也方便檢修.

4.含合用前室、前處理室正壓送風口、樓梯口正壓送風口，梯廳招喚按鍵、層顯、層門開孔、梯井排水管道、箱里手機、應急出口、鐵梯等。

5.電梯與扶手電梯檢修安裝模擬仿真軟件：手機軟件選用三維仿真的方式，塑造學生的操作能力，手機軟件根據C#和JS語言表達程序編寫，手機軟件里的實體模型全部采用3D建模，由3Dmax加工而成，再經過3D渲染和潤飾，使實體模型看上去與真實構件一般無二，配有工具庫、構件庫、勞動保護用品庫，內部結構專用工具可選擇，可恢復默認部位與舍棄流程，可以進行下列三維試驗：檢修設備安裝部位實際操作、檢修速率解題、檢修實際操作、安全鉗安裝、精確測量安全鉗與滑軌工作臺面間隙、調節空隙實際操作、扶手電梯梯級安裝、梯級輔輪安裝、擰緊梯級實際操作、梯級安裝查驗、選中地坎槽軸線、地坎其他部件組裝

A. 轎廂、對器重扭簧彈簧裝置

緩沖器是電梯極限值區域的保險裝置，當電梯因常見故障，導致轎廂或?qū)χ剀H底或頭腦王者時，轎廂或?qū)χ嘏鲎才せ删彌_器，由緩沖器消化吸收電梯能量，從而使得轎廂或?qū)χ匕踩越邓僦钡浇K止。

B. 終端設備極限值開關安全防護系統軟件

在電梯電梯井的高層及最底層配有終端設備極限值開關。當電梯因常見故障無法控制，轎廂產生頭腦王者或蹲底時，終端設備極限值開關心斷控制回路，使轎廂停止工作。

C.消防安全緊急迫降與消防系統姿勢安全通道

關鍵性能參數：

尺寸：長*寬*寬約=700*700*1800 凈重：135kg 載貨量：5kg

輸出電壓：220V 鍵入工作頻率：50Hz

額定電壓：1A 功 率：50W

工作電壓：24V 轉速比：50 rpm

控制方法：三菱PLC操縱 結構類型：四層站

電梯平層組織：稀土永磁傳感器
