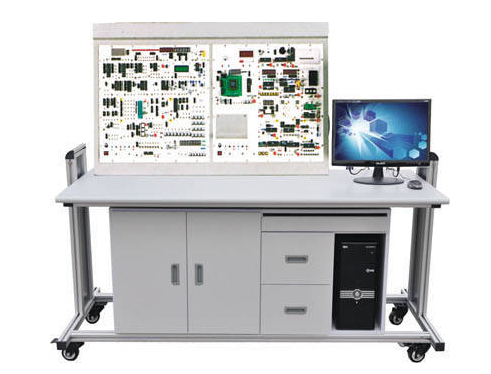

單片機開發綜合性實驗設備
單片機開發綜合性實驗設備由控制屏、實驗桌構成，根據本實驗臺可完成單片機的插口拓展、數據收集、資料顯示、電腦鍵盤控制、計時器、打印機接口等實驗，配備有燒錄器。實驗控制模塊豐富多彩，實驗功能齊全。
配有電流量型漏電保護開關，控制屏如有走電狀況，泄露電流超過一定值，即關閉電源，對生命安全起到一定的維護。
一、本實驗臺涉及到的實驗控制模塊
1．脈沖產生電路（校準電路）
2．8位邏輯電平導出
3．單通道和多通道（8位）發光二極管電路
4．音箱推動電路
5．撥碼盤鍵入電路
6．電磁閥推動電路
7．74LS245讀取數據信息電路
8．74LS273讀出數據電路
9．PWM轉換工作電壓電路
10．串行通信轉換并行處理電路
11．并行處理轉換串行通信電路
12．查看式電腦鍵盤
13．陣列式電腦鍵盤
14．5LED靜態數據表明（串行通信）電路
15．6LED動態展示（掃描儀）電路
16．8155與單片機插口電路
17．8255與單片機插口電路
18．8253與單片機插口電路
19．DAC0832與單片機插口電路
20．ADC0809與單片機插口電路
21．MC14433與單片機插口電路
22．單片機的RS-232C總線接口
23．單片機的Centronics(小應用系統軟件)總線接口
24．93C46串行通信EEPROM與單片機插口電路
25．EEPROM的內部程序存儲器拓展電路
26．SRAM的內部存貯器拓展電路
27．汽車轉彎信號指示燈實驗電路
28．五相伺服電機演試實驗電路
29．溫度感應器電路
30．環境溫度全過程控制實驗電路
31．簡單數字頻率計實驗電路
32．低頻信號產生器
33．指南針直流電壓表
34．?dāng)?shù)顯式直流電壓表
35．通用性開發板(EPROM、89C51燒錄器)
36．MP-A16-8小型針孔打印機
37．燒錄器
38．2組±5V、±12V可調電源
39．字符型液晶顯示器控制電路
40．16位邏輯電平表明電路
41．LED16*8點陣式電路
42．8279鍵盤顯示插口電路
43．V/F轉換插口電路
44．F/V轉換插口電路
45．Flash ROM外部存儲器拓展電路
46．看門狗1實驗電路
47．五作用邏輯性筆實驗電路
48．十字路口交通信號燈控制電路
49．直流電機驅動變速電路（實體）
50．步進電機驅動電路（實體）
51．IC卡及插口電路
52．實時時鐘/日歷控制電路
53．語音識別芯片控制電路
54．8251插口電路
55．I2C總線接口電路
56．RS232轉RS485電路
57．USB接口電路
58．單片機與CPLD實驗電路
二、實驗新項目
(一) 手機軟件實驗
1．存儲芯片塊清零
2．二進制到BCD碼轉換
3．二進制到ASCII碼轉換
4．程序流程自動跳轉表
5．內存塊挪動
6．?dāng)?shù)據排序
(二) 硬件環境實驗
7．P1口鍵入、導出實驗
8．電磁閥控制實驗
9．用74LS245讀取數據信息
10．用74LS273導出數據信息
11．串行通信數轉換并行處理數
12．并行處理數轉換串行通信數
13．PWM轉換工作電壓實驗
14．聲頻控制實驗
15．8255鍵入、導出實驗
16．8155鍵入、導出實驗
17．5LED靜態數據串行通信表明實驗
18．6LED動態掃描表明實驗
19．查看式電腦鍵盤實驗
20．陣列式電腦鍵盤實驗
21．電子計數器實驗
22．計時器實驗
23．8253計時器實驗
24．外部中斷實驗
25．串行接口通信實驗
26．ADC0809變位系數轉換實驗
27．DAC0832數學模型轉換實驗
28．MC14433變位系數轉換實驗
29．EEPROM外界程序存儲器實驗
30．SRAM外界存貯器拓展實驗
31．93C46串行通信EEPROM數據信息讀寫能力
32．?dāng)?shù)字電子鐘實驗
33．電子鋼琴仿真模擬實驗
34．復印機控制實驗
35．汽車轉彎信號指示燈控制實驗
36．溫度感應器仿真模擬實驗
37．環境溫度全過程控制仿真模擬實驗
38．伺服電機仿真模擬實驗
39．計算方式實驗
40．?dāng)?shù)字頻率計實驗
41．V/F轉換實驗
42．F/V轉換實驗
43．LED點陣式表明實驗
44．標識符液晶顯示器控制實驗
45．8279電腦鍵盤掃描儀表明實驗
46．看門狗1實驗
47．8251串行接口拓展通信實驗
48．I2C系統總線讀寫能力實驗
99．RS232轉RS485實驗
50．USB接口實驗
51．十字路口交通信號燈控制實驗
52．五作用邏輯性筆實驗實驗
53．直流電機驅動變速實驗（實體）
54．步進電機驅動實驗（實體）
55．IC卡讀寫能力實驗
56．實時時鐘/日歷控制實驗
57．語音識別芯片控制實驗
58．單片機與CPLD綜合性實驗
三、實驗桌：
為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板；上下配有兩個柜子（有鎖），用以擺放工具及材料，寫字桌連體設計方案，造型設計別具一格。
