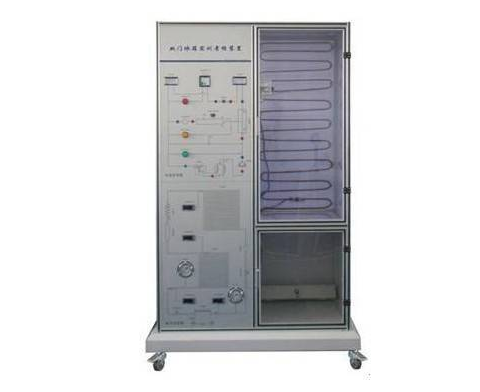

電冰箱制冷系統實訓考評裝置（直冷）
...電冰箱制冷系統實訓考評裝置”是按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”規定，依照高職教育教學與實訓規定研制的商品。適宜高等職業院校、職業技術學校的工業制冷、致冷動力機械、家庭用冷凍設備原理與維修、凍庫與冷藏技術、制冷設備維修工（初中級、初級）等實訓課堂教學。培養具備中央空調與工業制冷基礎理論知識與專業實踐技能考試，從業中央空調、冷凍設備及系統的產品升級、改造設計、組裝、調節、維護保養、檢修、技術性管理方面的專業技能應用型人才。
實訓裝置也非常適合技術學校、技術培訓學校、職業中學、鑒定站/所致冷技術類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《中小型致冷裝置》、《中小型制冷與空調裝置》等科目。
一、裝置特性
1.實訓裝置選用真實直冷式雙開門電冰箱系統軟件，形象化展現了直冷式雙開門電冰箱的體系結構、原理，能夠清楚的看到制冷循環體系結構，并配有真空表、溫度表等，有利于課堂教學演試解讀及學生對教材知識的學習把握。
2.全套電冰箱系統軟件真正詳細,構造清楚、緊密，和實際電冰箱制冷系統、電氣控制系統一致。與此同時可以滿足對直冷式電冰箱實訓的需求。
3.系統采用真實冷凍機組（制冷壓縮機、鋁復合板吹脹式空調蒸發器、不銹鋼絲式冷卻器、溫度控制器等），達到實訓教學目標。
4.可仿真模擬常見故障設定，學生們依據工藝規劃常見故障很有可能形成的原因，明確常見故障所發生的范疇，然后進行排除故障。有益于開展職業技能鑒定、考核工作。
二、性能參數
1.鍵入開關電源：單相電三線～220V±10% 50Hz
2.裝置容積：＜0.4kVA
3.尺寸：1000mm×600mm×1700mm
4.冷媒種類：R600a
5.安全防護：具備漏工作電壓、泄露電流維護裝置，安全性符合國家標準
三、裝置的最基本武器裝備
1.實訓柜：選用鋁合金型材及鋁朔板拼接框架剪力墻。
2.直冷式制制系統軟件1套。
3.交流電壓表1只：檢測范圍0～250V,精密度1.5級，用以檢測電源電流。
4.交流電流表1只：檢測范圍0～1A,精密度1.5級,用以觀測系統啟動電流及正常的工作電壓。
5.智能化溫度儀5只：選用PT100感應器，精確測量制冷壓縮機出氣口溫度、冷卻器出入口溫度、空調蒸發器進口的溫度、制冷壓縮機呼吸口溫度及其自然環境溫度。
6.真空表3只：檢測范圍為-0.1～0.9MPa,可顯示設備低電壓側、髙壓側及冷疑后工作壓力。
7.故障模擬設定系統軟件1套：根據閥門的調整來設置制冷系統的常見故障。
8.直冷式電冰箱制冷系統流程表1套：印著制冷系統流程表，并設有對應的檢測儀表。
9.電流量型漏電保護器裝置1套：對地電壓漏電電流超過一定值，即跳電關閉電源；配有熱保護器件，對空壓機開展超溫、過壓保護。
四、實訓新項目
初級技工專業技能實訓
1.常用工具的操作
2.制冷系統水壓試驗及測漏
3.制冷系統真空包裝及充注冷媒
中級技能實訓（設計方案、組裝、調節及維修）
4.直冷式電冰箱系統調試
5.直冷式電冰箱故障模擬設定
6.直冷式電冰箱檢修及故障診斷
