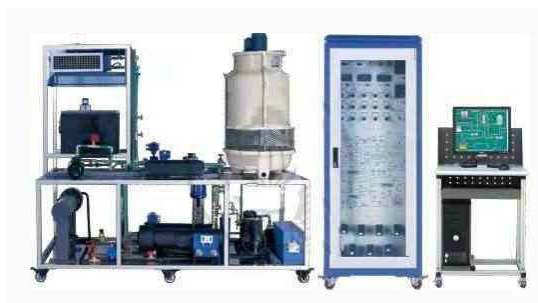

蓄冷空調工業制冷實訓裝置
一、概 述
冰蓄冷空調是運用晚間低谷期負載電力工程造冰保存在蓄冰裝置中，大白天化冰把要貯存制冷量釋放出，降低電力網高峰期空調用電量及空調系統軟件裝機量，它代表著當今社會中間空調發展的趨勢。該實訓裝置是依據《蓄冷空調系統原理、建筑工程設計與應用》、《儲能空調技術性以及發展趨勢》等科目的綜合實踐課程而開發設計方案的新式實訓機器設備。全部裝置選用立即揮發造冰系統軟件，系統軟件主要是由冷凍機組、蓄冰裝置、空調尾端裝置、空調循環泵、乙二醇泵、蓄冷劑（乙烯乙二醇溶液）等構成。適宜各?？照{(diào)工程類專業、建筑環境與設備工程等技術專業課程的實訓課堂教學。
二、特 點
1.本裝置選用工業生產現場真正蓄冷空調構件，與實踐應用對接；
2.蓄冷空調系統軟件可構成蓄冷運行、取冷制冷運行和基本空調運行三種運行工作狀況；
3.本裝置將會揮發造冰蓄冷、冷媒內化冰取冷及大溫度差低溫緊密結合為一體。
4.體系結構簡易緊密、蓄冷取冷便捷、操縱靈便合理。
三、技術規格
1.鍵入開關電源：?jiǎn)蜗嚯娙€～220V±10% 50Hz
2.辦公環境：環境溫度-10℃～ 40℃；空氣濕度＜85%(25℃)；海拔高度＜4000m
3.裝置容積：＜4kVA
4.冷媒：R134a
5.蓄冷劑：乙烯乙二醇溶液
6.安全防護：配有電流量型漏電保護器、接地系統，安全性符合國家標準
四、系統設置
1.實訓臺：采用不銹鋼構造，構造清楚、緊密。
2.控制箱：鐵制兩層亞光密紋靜電噴塑構造，構造牢固。中門選用全透明設計方案，可注意到中央控制系統(PLC服務器)、交流接觸器、過載保護器等控制部件?？刂泼姘迳厦孢€有總電源控制開關、電流表、電流計、手動式旋紐開關、工作中狀態燈、系統結構圖及PLC服務器模塊。
3.交流電操縱：三相四線制AC380V電源供電，并設有漏電保護開關操縱控制柜總開關電源。
4.自動控制系統：自動控制系統由電氣控制系統、PLC程序控制器、電子計算機組態軟件監管構成。
5.系統軟件基本上構成：主要是由冷凍機組、蓄冰裝置、乙二醇泵、繼電器、板式熱交換器、空調尾端裝置、空調循環泵、乙二醇泵、蓄冷劑（乙烯乙二醇溶液）等構成。
6.電源電流標示：給予系統軟件電力網監管交流電壓表、交流電流表，冷凍機組運行交流電流表等。
7.制冷機組工作壓力標示：給予2只真空表和1只組份壓力繼電器，檢測范圍分別是-0.1～1.5MPa、-0.1～3.5MPa,可顯示設備工作的時候低電壓側和髙壓側工作壓力轉變；對制冷壓縮機起到保護作用。
8. 動態性常見故障演試數據分析系統
選用7寸五顏六色漢語觸摸顯示屏系統軟件管理工具，漢語菜單式觸摸操作面板，人機對換友善。系統軟件觸摸顯示屏上可以實時同步系統軟件五顏六色線圖，并且在線圖上根據觸摸實際操作能即時設定系統異常，系統軟件電路原理圖界面能實時同步工作電壓、電流量、溫度等運行狀態。學生用學生們登陸頁面登陸可以進行排除故障練習，信息系統集成USB端口號可以直接導出來測試數據，學號查詢，常見故障消除，時間間隔，成績查，機器設備號查詢，信息系統集成歷史數據查詢作用、歷史記錄曲線圖作用、實時動態曲線圖作用。
五、實訓新項目
1.蓄冷空調體系結構及原理
2.蓄冷空調運行、運行和調節
3.蓄冷空調運行工作概況紀錄、運行主要參數檢驗
4.蓄冷空調的控制流程和控制原理
5.程序控制器的程序編寫、調節與應用
