熱泵型分體空調實踐考評裝置
一、概 述
“熱泵型分體空調試驗裝置”能夠滿足制冷與空調設備維修專業的實踐教學必須。本裝置選用真正的全套熱泵分體空調冷凍機組為實踐目標；并能夠?qū)崿F(xiàn)全自動控制，讓學生深刻理解熱泵分體空調的構造與原理。
二、特 點
1.全部空調機組真正詳細，與市場中的遙控器熱泵中央空調的整體結構、特性完全一致。其具有致冷、制暖、自然通風、去濕、溫度、風力挑選、按時、掃風操縱、睡眠質量、全自動等服務。
2.裝置形象化展現了熱泵型分體空調的體系結構和原理，有利于課堂教學演試解讀及學生對教材知識的學習。裝置中配備了交流電壓表、交流電流表、溫度表、真空表、工作中顯示燈，讓整個熱泵分體空調系統軟件的實時運行狀態一目了然。主控制面板左側設有一塊有機板，通過它可以見到空調主控芯片的電子元器件及合理布局；主控制面板正中間設有控制系統的電路原理圖，并設有對應的測試用例；裝置后邊可注意到全部制冷機組的構造構成及主要部件的實體，在其中髙壓管路和低電壓管路分別是紅、深藍色，并設有視液鏡（可觀查冷媒情況），相對應構件均設有標志。
3.裝置設有故障模擬作用、給予戶外執行部件的布線地區、開設實用性的實驗課題及全方位的直接設計方案，有益于學生將基礎理論用于具體，提升操作過程操作能力。
4.設有電流量型漏電保護器裝置，對地電壓漏電電流超過一定值，即跳電關閉電源；設有熱保護器件，對空壓機開展超溫、過壓保護；試驗弱電連接導線及電源插座選用手搶插式全封閉式構造，避免觸電事故，保證安全可靠
三、技術規格
1.鍵入開關電源：?jiǎn)蜗嚯娙€ AC220V±10% 50Hz
2.辦公環境：溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3.裝置容積：＜1kVA
4.尺寸：100cm×59cm×161cm
5.冷媒種類：R22
四、裝置的最基本武器裝備

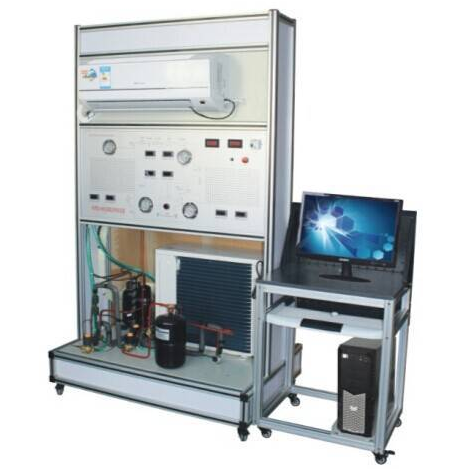

1.試驗臺 鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固。含有2個有鎖抽屜柜，各自用以擺放常見故障箱、工具及材料等。裝置反面可觀查制冷機組管路的構造，前邊設有一對箱門，用以仿真模擬戶外發電機組冷卻器臟堵，打開可觀查戶外發電機組實體。
2.空調機組1套 包含熱泵型分體空調所必須的一些構件，如室內換熱器（空調蒸發器）、戶外換熱器（冷卻器、制冷壓縮機、四通閥、節流閥裝置）等，管路里還設有調壓閥等試驗所需要的構件。
3.常見故障箱1只 放置在抽屜柜中，用以設定常見故障。
4.交流電壓表 檢測范圍0～250V，精密度1.5級，用以檢測電網電壓。
5.交流電流表 檢測范圍0～10A，精密度1.5級，用以觀測系統啟動電流及檢測系統正常的工作電壓。
6.溫度表4只 選用PT100感應器，三位過半數顯，應分別精確測量進氣口溫度、通風口溫度、冷卻器管路溫度和空調蒸發器管路溫度。
7.真空表2只 檢測范圍分別是-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示設備髙壓側和低電壓側工作壓力變化規律。
五、實驗課題
1.制冷機組常用工具的操作過程
2.制冷機組管材電焊焊接
3.制冷機組的測漏
4.制冷機組的真空包裝與充注冷媒R22
5.格力中央空調主控芯片電路圖講解
6.中央空調電氣元器件的測量及設備運行
7.格力中央空調器常見故障和分析
8.格力中央空調器檢測和故障診斷
(1)致冷常見故障 設定類型有：空調蒸發器臟堵、冷卻器臟堵、毛細血管臟堵、毛細血管冰堵等
(2)電氣故障 設定類型有：電路、溫度傳感器電源電路、光耦電路、制冷壓縮機短路保護、室內風機變速電源電路等三十二個故障原因
