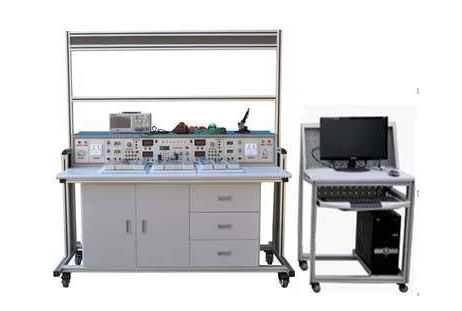

電子工藝實訓考評設備
一、機器設備簡述
本實驗臺適用高職院校及高級技工的實驗、實訓規定。 適宜高職院校的電子電氣運用與維護、電子與信息技術、電子技術應用等相關《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等科目與非電類專業的《電工與電子技術》中仿真模擬與數字電路設計模塊的數學與實驗實訓，還能夠達到電子器件實訓；電子元器件鑒別與檢驗、電路板焊接、電子設備安裝、電子設備調節、 PCB 版圖的設計等實訓新項目。
電工技術自主創新實訓模塊由全透明有機化學盒及 PCB 板組成，且包含好幾個組成模塊，為學生提供了一個開展綜合運用、自主創新實訓，可充分運用學生潛力的徹底開擺的服務平臺。
配置開放實驗室信息系統，為 學生出手能力的提升、思考問題解決困難能力的提升、獨立實驗與創新實驗平衡的塑造均需要一個隨性的、開擺的、設備齊全完善的實驗自然環境。
二、機器設備性能指標
工作電源：三相五線 AC3800V ± 10PHz
環境溫度：－ 10 ～ 40 ℃；空氣相對濕度：≤ 90% （ 25 ℃）
尺寸：長×寬×高 =1600 × 880 × 1825 ㎜
整個設備功能損耗：≤ 1.5KW
安全性保障措施：具備接地系統、漏電保護器作用，安全系數符合相關的國家標準規范。采用高絕緣電阻的防爆型電源插座及帶絕緣護套高強度防爆型實驗輸電線。
三、設備性能特性
1 、由認證課本知識，轉為綜合運用課本知識，實驗、實訓分配以自學能力為主體，以關鍵技術為主要目標，貼近生產制造具體。
2 、由學生自立自強去構建實驗、實訓電源電路，各種各樣模塊用心配備，有好幾個運用組成構件，模塊采用全透明有機化學盒，用作實體步態分析，一舉多得。
3 、設備帶來了完備的各種各樣開關電源及視頻信號，及各種儀表盤，為學生提供了一個徹底開擺的，可充分運用自主創新潛力的服務平臺，在這里軟件上，能做電工電子產品線路設備安裝調試和排除故障，還可以做技能大賽、課題設計、畢業設計論文和科技開發；并且模塊維修方便，可放開手讓學生實際操作、實驗，沒有后顧之憂。
4 、和本設備實訓新項目均經過反復斟酌、用心配備；其中還有很多電工電子產品配電線路，不僅有利于知識實踐應用，并且可以大大提高學生學習的積極性。
5 、本設備具備各種模塊 156 個，具備寬闊的延伸室內空間，本設備可完成 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電力電子學 > 等多門冰箱課的實驗、實訓新項目，這樣可以充分運用本實訓臺使用率，并可節省實驗實訓場所，性價比高進一步提高
本機器設備每個作用模塊功能組成：
1 、總開關電源
（ 1 ）總開關電源為單相交流 220V 開關電源，經空氣斷路器（帶斷路器及漏電保護器），額定值電
流為 5A ，可以信賴。
（ 2 ）顯示燈：電源插頭接入電網電源后，紅燈亮，表明實訓臺已連接開關電源。空氣斷路器合
閘后，信號燈亮，表明實訓臺進到正常運轉情況。
2 、可調直流電源
（ 1 ）可調直流電源為 DC0~30V/2A ，并帶負載、過流保護作用，保障的動作值可以進行
調整；直流電電壓采用 3 位半數顯的電流表（ 0~30V ），直流電輸出電壓采用 3 位半數顯的電流計（ 0~2A ）。
3 、兩檔交流電和穩壓直流電源
（ 1 ）兩檔交流電 3~24V ，七檔，并帶負載、過流保護；在出現負載或過流保護的狀態下，
報警指示燈亮，消除過電流或短路故障數據信號后，需人工校準。
（ 2 ）穩壓直流電源± 5V 、± 12V 四組。
4 、數字電壓表與電流計
3 位半表明數字電壓表一只（ 0~30V ）和 3 位半表明數字電流表（ 0~2A ）一只。
5 、功率輸出信號發生器：
1 ）采用立即數據工作頻率生成（ DDS ）造成高精密正弦波形，波形和三角波。采用顯示屏 LCD 表明輸出頻率、波型，損耗值。
2 ）正弦波形導出力度≥ 10V, 輸出電阻 50 Ω，諧波失真 <1% （ 0.1HZ--1KHz ）。
3 ）工作頻段 :0.1HZ~3MHz, 采用電腦鍵盤立即輸入數字設置工作頻率 , 。
4 ）導出力度采用電阻器調整，正弦波形導出具備 20db,40db 損耗。
5 ）波形pwm占空比可調式 , 調節范圍： 1%-99% 調整；波形和三角波采用 TTL 脈沖信號導出。
6 ）頻率計檢測范圍 100MHz ，全自動換擋。
6 、單片機設計實驗箱
（ 1 ）中英雙平臺支持：獨立開發出來的集成環境，給予斷點調試、中斷點、持續等豐富的調節方式。內嵌雙蹤虛似 PC 數字示波器，根據集成化開發自然環境可以從電子計算機屏幕顯示被檢測端輸出波形。與此同時配置開發運用版及步態分析綜合版集成軟件，構成了模擬仿真開發與課堂教學實驗結合的多功能實驗型開發系統軟件，充分激發了學生的出手及邏輯思維能力，有效提高了實驗高效率、實驗通過率和教學水平；與此同時支持 Keil 手機軟件，與內嵌式集成化開發自然環境完成無縫連接！
（ 2 ）獨創 FlashDown 模擬仿真，采用專用型免費下載處理芯片，可以實現 P0 、 P2 系統總線和 I/O 口多功能。徹底獨立得多 CPU 適配技術性，對于目標處理器的支持從 8051/8751 、 8088 到 PC 電子計算機，相對高度智能化的遠程實時監控及 CPU 挑選開關令總體目標 CPU 的轉換靈活自如。
（ 3 ）獨創 ISA 通用性電源插座設計方案，充足開放，自由設計，使插口實驗項目由平面圖到立體式向上延伸，可兼容 ISA 實驗內存卡，也可以由學生設計制作實驗模塊，塑造自主設計與操作能力，直接面向課題設計、畢業設計論文及電子競賽。 PCI 系統總線實驗支持，強悍的 PC 計算機資源與實驗裝置完美組合，支持 Win9X/2000/NT/XP/2003 及 DOS 電腦操作系統，支持實方式、維護模式的 I/O 機器設備、存儲芯片及終斷的瀏覽，支持匯編程序及高端程序語言（ PCI 卡必須另配）。
（ 4 ）高效率的 PACK 實驗拓展，靈便設計方案，隨意累加，對自主創新實驗新項目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等極致拓展支持。
（ 5 ）內置電腦鍵盤、顯示屏，能夠獨立運作，還可以 PC 機為作業平臺。二種工作模式隨意挑選，均全方位支持《單片機原理與應用》等科目的實驗課堂教學。
（ 6 ）系統軟件采用緊耦合多 CPU 技術性，用 51 單片機設計做為管理信息系統 CPU ， 8032 或 438 做為目標機模擬仿真與實驗 CPU ，其硬件軟件網絡資源 100% 外借。
（ 7 ）總體目標 CPU8032/438 采用cpu主頻為 6MHz ，向用戶提供實驗方式及二種模擬仿真方法（ RAM 方式及 EPROM 方法）。
（ 8 ）裝有二片 RAM61C256 組成全面的 64K 程序流程室內空間，地址范圍為 0000H~0FFFFH ，還配一片 61C256 （ 32K ）做為賬戶設置的中斷點區（ BPRAM ）。
（ 9 ）實驗新項目詳細豐富多彩，與課堂教學緊密聯系，與此同時裝有電動機、溫度控制、音箱等實驗目標，可支持操縱應用類綜合性實驗。
（ 10 ）系統接口實驗電源電路為單元電路方法，電源電路簡單輕快，采用扁平線、接線頭、多頭實驗輸電線結合的方法，進一步優化了實驗線路連接階段，既緩解繁瑣復雜聯線工作中，又提升學生的實驗專業能力。
（ 11 ）根據 RS232 串行通訊接口，在 Windows 集成軟件的支持下，運用上位機軟件豐富多彩的app硬件平臺，完成可執行程序的編輯、編譯程序、調節運作，提升實驗高效率。
（ 12 ）擁有豐富的調節方式，系統軟件全方位支持硬件配置中斷點，可不受限制設置斷點，并且具有斷點調試、宏斷點調試、連續操作及不受限制中止等服務， 100% 維護客戶當場，回到監管。
