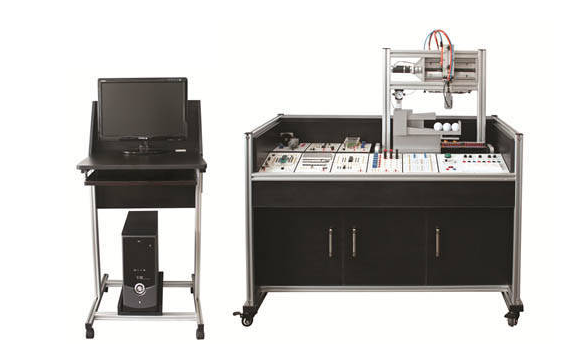

單片機技術性實驗裝置
一、設計構思
1、 新手入門非常容易，簡約卻不簡易 為了能讓新手入門非常容易，大家采用通俗易懂的版式設計，從最基本的一個流水燈開始就要您無縫拼接地進入課堂教學。別以為試驗臺容積極大，每一個模塊都這么輕便，如果你在課堂教學時能把任何一個模塊帶到課堂教學，而且絕大部分的模塊在確保安全的情況下背面是鏤空。這也使得大家可以使學生一目了然見到，并且可以觸碰到，這一點很重要。只要我們自知，理性認識的必要性。自然你能安心安全隱患，對于可能會產生安全隱患的一部分都進行了安全防護。
2、 人體工程學，美觀大方而舒服 傳統立柱式實驗桌，多采用立柱式屏構造。這種結構促使學生們實際操作絕大多數試驗的時候需要站起，便于疲憊，角度往前不益于思索。并且由于立屏的高度比較高，學生們上實驗課時視線受擋住，不便于老師講解。采用模塊放置構造，促使視線趨向當然往下，好似平常看書寫字。接近用戶側又有點歪斜，促使操作過程中方便快捷。與此同時仰頭時視線促使毫無遮擋。能夠容易地認真聽講，教師也可以探究實驗狀況。
3、 精益求精，一見傾心質感 嚴苛采用光滑度，薄厚都基于高質量標準的鋁型材。每一塊木工板都色香味俱全，薄厚都抵達8mm及以上，并進行全屋定制家具級封邊工藝。黑色木質紋理與銀色經典組成，使您一見傾心，永恒不變經典。從桌子的高度，到各個模塊其背后的解決，乃至每個孔部位，都做了細致的考慮到。一切細膩考慮到只為可以使更加美觀，便捷，經久耐用。
4、 高度開放，激活創新采用模塊化設計，大家并不容易的，獨立設計方案模塊，而是把模塊間聯絡，概率，多功能性進行了充分考慮，再加上十多年的研發經驗，促使模塊日趨經典與開放。給予經典實驗課題，一般建議客戶運用高度開放性模塊，設計方案出自己實驗課題。
5、 接近具體，便于擴展 根據十幾年和用戶市場溝通，贏得了珍貴的實際經驗。大家自知教學和具體生產制造融合的必要性。所以無論是從實驗課題設計，或是尤其制定了高達幾十種的實踐包。
6、 便于管理方法，維護方便 制定了全然不同的精致木柜，好似您家里的家具般令人舒服，上乘的萬向輪便于挪動與固定不動。同時還可以選裝儀器設備擺放擋板，材料擺放擋板等貼心設計，使您輕輕松松，漂亮地?cái)[放常見儀器設備與試驗的時候需要查看的相關資料。與此同時采用精致的小模塊設計方案，獨立常見故障不會導致整個系統的毀壞。若有毀壞，只需更換相對應小模塊就可以，安全又放心。
二、功能特性
1、整體結構
本機器設備采用實踐桌加實訓模塊的總體設計、模塊采用規范構造，交換性強；按鍵入，導出，數據交換等功能的標準明確模塊具體內容，使課堂教學或比賽時可方便快捷的挑選所需要的模塊。
本機器設備的每一個模塊都具有二種接法，一種為電子器件聯線接線方法，8位系統總線時也可以用杜邦線接線頭聯接。所有聯接全過程省時省力。針對具備影響屬性的元器件，所有采用光電隔離設備防護，保證全面的平安穩定。
2、每個作用模塊功能特性
（1）服務器模塊
單片機采用AT89S52。該單片機內部結構配有256Byte的RAM和8KByte的FLASH、三個16位計時器，2個數據信息表針，片內搭載了一個看門狗電路。64KRAM拓展室內空間、64KROM拓展室內空間；32個IO口，6個空間向量中斷源；0~33MHz的輸出功率，三級程序加密作用；工作標準電壓4.0V~5.5V。應用DIP40封裝形式有利于拆換處理芯片及模擬仿真。并設計方案也有在系統軟件設計接口，根據USB下載工具能夠容易地開展程序編寫，不用把單片機從電源電路上取下。
該模塊中還掛有串口通信插口，該插口早已添加整流電路，能直接與計算機通信，單片機和單片機還可以通過此口開展系統軟件下載。延時電路上添有人工校準按扭，能直接復位操作。模塊上還設置了有源蜂鳴器光耦電路，給固定不動脈沖信號就能發出聲音。
（2）開關電源模塊
開關電源模塊采用線性穩壓電源和開關開關電源二種開關電源。單片機等處理芯片采用線形電源供電，能夠有效減少因電源干擾引的程序流程跑飛。電動機等各大電力電子器件采用開關電源供電，保證提供足夠的輸出功率。開關電源采用漏電保護器開關做為總操縱，可以信賴。用船型開關獨立操縱低壓電，電壓與低壓電分開操縱。該模塊一共有三組互不相關的低壓電源，其中還有2組是正負極雙電源開關導出。板上配有一個AC220導出插座，能同時建空三個儀表設備。在其中每一組開關電源都是有熔斷絲作過壓保護。
（3）燒錄器模塊
配備有性能卓越單片機燒錄器，能夠多功能模擬仿真MCS51系列產品單片機，還可以軟件仿真；手機軟件為中國自主研發，能夠很好的適用漢語，適用關鍵詞提醒，自動執行標記匹配等服務。適用64K程序流程詳細地址中斷點、64K源代碼合理行中斷點和64K臨時性中斷點，單片機內部結構存儲器情況一目了然。服務器與電子計算機采用最流行的USB接口。
（4）表明模塊
該模塊無論是從最基本的表明元器件LED發光二極管，或是到LCD顯示屏都包含以內。主要硬件配置為8位流水燈（邏輯電平標示）、8位數碼顯示管動態展示、16×32點陣式LED屏、1602字符型液晶顯示器、128×64制圖液晶顯示器。單片機設計常見的顯示器件所有包括以內，使學生還可以觸碰每一個表明計劃方案，設計方案工業觸摸屏的時候可以游刃有余。
（5）繼電器模塊
繼電器是常見的控制元件，都是常見的防護元器件，它會用低電壓操縱高壓電路，遠程控制轉換弱電電路狀態優勢，與此同時它控制元件又是一個電磁線圈，在插電及關閉電源時會產生干擾信號。因此繼電器模塊在搭載了光耦電路的前提下增強了光電隔離對策。該模塊一共有6路繼電器，每一個繼電器的開關接觸點所有引出來，進一步明確標識；每一個繼電器還設置了工作中顯示燈，那一路繼電器在插電工作中讓人一目了然。六組繼電器含有2組為AC220掌控的繼電器，能控制溝通交流電機的正反轉及終止，根據轉換頭能夠聯接電子器件聯線。此外四組為電子器件聯線座導出。繼電器觸點容量250V/6A、DC28V/12A
（6）命令模塊
命令模塊上配有單片機設計常見的鍵入元器件，其中還有8個單獨鍵盤接口，8路8位開關量鍵入，4*4方形鍵盤接口，能夠滿足學生們從產品到高端，從簡單到復雜的實踐需求。如果用戶需要更多功能鍵或者需要更為復雜設計，則可選用該模塊的PS2鍵盤和鼠標插口開展拓展。
（7）ADC/DAC模塊
ADC/DAC模塊上制定了二種變換處理芯片ADC0809和DAC0832。為了方便編譯程序和硬件配置，板載了三個作用子模塊：0-5V模擬電壓導出、8級別LED脈沖信號指示儀和數字功放時鐘產生器。ADC0809試驗時可以用數字功放時鐘產生器做為芯片時鐘，可以用0-5V模擬電壓導出做為模擬量輸入，用8級別LED脈沖信號標示作為模擬量輸入尺寸指示；DAC0832試驗時，能將芯片導出接進8級別LED脈沖信號指示儀上，變換結論有沒有問題一目了然。
（8）交直流電源電機操縱模塊
該模塊能完成二種電機的控制實驗，各是24V直流電降速電機和220V溝通交流降速電機。每一種電機的輪盤下邊掛有光學開關電子計數器，可以用單片機設計認知其位置和方向旋轉了什么圈。每一個電機控制回路中配有超程維護輸入端口，在和水準行走機構組成試驗的時候可以有效控制電機和企業的安全性。
（9）步進電機電機操縱模塊
該模塊配有一只24V二相步進電機電機和功率大的步進電機電機控制器。模塊影響了電機的軸轉式運行模式，使用了一個水平移動組織，這家機構能把電機的軸轉改成水準勻速直線運動，并且用鋁刻度尺的標尺標示。該模塊也可以做閉環控制系統的實驗課題，畢竟在運動機構上配有認知之間的距離閉環控制元器件。與此同時設計了一個超程短路保護，當組織來到一個程序流程不可知的狀態下，可自動退出電機開關電源，防止組織超程毀壞。勻速直線運動組織上帶著上下定位輸出端子，供單片機設計查看情況。
（10）感應器配接模塊(4路傳感器接口)
感應器配接模塊是專門為傳感器配接和電氣隔離量身定做的一塊電路單元，該模塊一共有2組16路光電隔離IO口，每一個光電隔離IO口都可仿PLC與24V電源供電的控制器聯接。并配有四路感應器轉換接口用以智能傳感器連接。
（11）拓展模塊
由于82C55的控制方法依然存在學習培訓使用價值，如今在很多課本上依然存在他們的身影，拓展模塊能夠滿足試驗的需要；82C55的三個端口號所有引出來，可以用電子器件聯線聯接，也可以用接線頭聯接?？刂平K端與數據通訊口分配在一起，整體布局別具一格。另配有一片74LS245處理芯片，可以用來與82C55組合在一起進行不一樣的實驗作用。
（12）溫度感應器模塊
該模塊配備有二種處理芯片型溫度感應器：數字信號溫度感應器18B20和模擬量輸入溫度感應器LM35。LM35元器件還加上運放電路，擴大的模擬量輸入能提高檢測精度。每一種感應器都是有全透明機殼結構加固維護，里有功率大的加熱電阻，加溫指示儀等。運行狀態一清二楚?？梢杂米隹販夭倏v，溫度控制器等試驗。
（13）智能化物料搬運設備
配備兩軸智能機器人做為安裝的執行器，具備X軸、Y軸兩條路線的執行力，可完成智能化爬取原材料上料等服務；配置有行程安排開關，紅外傳感器，光電傳感器等，可確保各執行機構的精準定位；超過大行程時，具備硬件配置全自動保護功能，保證系統優化及生命安全；本設備為通用模塊變的多用途設備，各作用端口號徹底開放，能夠能通過不同類型的布線去完成多種不同的作用，為學生的創意設計帶來了遼闊的進步空間。
三、機器設備實訓新項目
單片機設計控制作用實訓考評設備用以課堂教學，可按照工作中過程導向，工學交替的方式整體規劃課堂教學活動，進行下列工作目標
單片機設計一部分
1.流水燈實驗
2.獨立按鍵鍵入實驗
3.矩陣鍵盤插口實訓
4.光學耦防護輸出實驗
5.金屬探測實訓
6.電磁閥防護控制實驗
7.靜態數據數碼管表明實驗
8.動態性數碼管表明實驗
9.聲控開關彈奏實驗
10.8255處理芯片拓展IO口實驗
11.液晶模塊控制實訓
12.點陣式LED屏中國漢字表明實驗
13.AD轉換實驗
14.DA變換實驗
15.LM35溫度感應器收集實驗
16.IIC系統總線IC卡存放實驗
17.EEPROM處理芯片24系列產品存放實驗
18.外部中斷光學記數控制電機實訓
19.定時器中斷控制電機實訓
20.開環步進電機電機控制實訓
21.閉環交直流電源電機系統軟件實驗
22.閉環步進電機電機系統軟件實驗
23.恒溫室控制系統軟件實驗
24.PS電腦鍵盤通訊實驗
25.RS232通訊實驗
智能化物料搬運設備一部分
26.氣動電磁閥的控制實驗
27.氣爪姿勢及原材料檢驗實驗
28.電動式胳膊控制實驗
29.單球循環系統運送實訓
