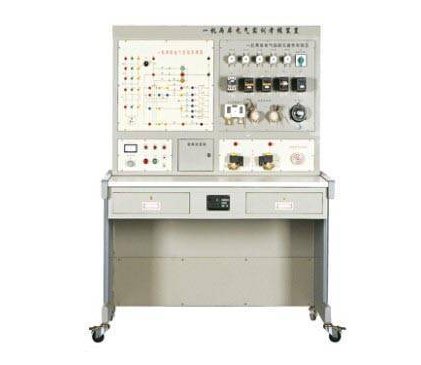

一機兩庫電氣實訓考核裝置

一機兩庫電氣設備實訓考評裝置

一機兩庫電氣設備實訓考評裝置的適宜高職院校、職業技術學校和本科院校的電力設備安裝與維護、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、致冷和空調通風設備應用與維修等更專業的《制冷空調機器設備》、《制冷裝置的安裝簡單與維護》、《制冷空調自動化》、《空氣調節技術與運用》等科目的教學和實訓。適宜機電類專業的實訓，適宜致冷及對口專業初級、高級技師的評定及考評。

一、裝置特性

1.形象性強：電氣元器件真正合理布局于面板表層，便于學員掌握一機兩庫控制回路各部件的實體構造，同時可形象化觀查相對應部件的運轉姿勢狀況，還設有工作中狀態燈，有利于實訓實際操作。

2.實訓性好：設有常見故障箱，教師可以對裝置立即設定線路故障，完成為學生提供故障處理實訓及職業技能鑒定。

二、一機兩庫電氣設備實訓考評裝置技術規格

1.鍵入開關電源：三相四線（或三相五線）～380V±10PHz

2.辦公環境：環境溫度-10℃～ 40℃空氣濕度＜85%(25℃)海拔高度＜4000m

3.裝置容積：＜0.2kVA

4.凈重：100kg

5.尺寸：121cm×73cm×154cm

6.安全防護：具備漏工作電壓、泄露電流維護裝置，安全性符合規定

三、標準配置及功能

1.電源控制一部分

（1）交流電：給予控制柜工作中所需要的三相交流電源，可以由開關電源總開關來調節。裝有一只指南針交流電壓表，根據轉換開關可標示鍵入電網電壓值。

（2）安全防護管理體系：設有工作電壓型漏電保護器、電流量型漏電保護器、過電流保護、過壓保護、接地系統，可以對人身安全和設備開展有效控制。

2.一機兩庫電氣控制原理圖面板面板上印著一機兩庫電氣控制原理圖，并設有相對應測試用例，有利于學生討論精確測量。給予紅、黃、綠三個信號指示燈，應分別標示“控制電路開關電源”、“提前準備情況”、“工作狀態”。

3.一機兩庫配電線路電子器件走線面板給予變換開關、壓力繼電器、溫度控制儀、熱繼器、小型繼電器、警鈴等真正部件，并布置于面板表層，便于學員掌握一機兩庫控制回路各部件的實體構造，同時可直接地觀查相對應部件的運轉姿勢狀況。

4.繼電器、三相異步電動機擺放區裝有繼電器2只，各自操縱2個凍庫的供液狀況；三相鼠籠式異步電機1臺，用以仿真模擬壓縮機電機的工作情況。

5.常見故障箱故障設定箱里設24個鈕子開關，都已經收到相對應測試用例，用于設定常見故障及恢復過來工作中

6.實訓桌實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格；設有兩個抽屜柜，用以擺放工具及材料等。桌面上用以組裝開關電源控制柜同時提供一個寬闊舒心的設備工作臺。實訓桌還設有四個橡膠輪，有利于移動和固定不動。
