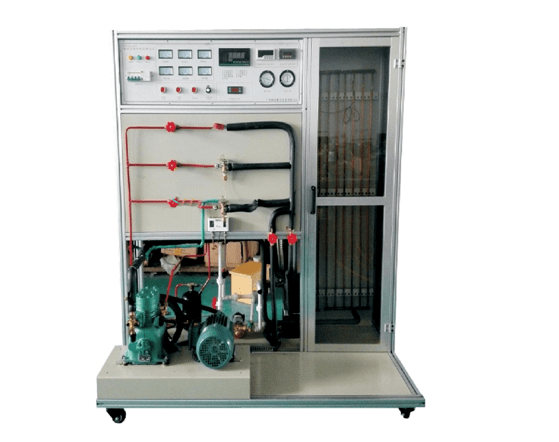

雙級壓縮制冷系統實訓裝置

雙極縮小制冷系統實訓裝置

一、簡述

1、雙極壓縮機式制冷系統實驗裝置是把縮小全過程分兩次來達到，將要自空調蒸發器的工作壓力為P0的制冷劑蒸汽，首先用低電壓壓縮機(或壓縮機的低電壓級)壓縮到正中間工作壓力Pm，然后用髙壓壓縮機(或壓縮機的高壓級)壓縮到冷凝壓力。因而，它要用兩部壓縮機，或使用雙極壓縮機。

2、雙極壓縮機式制冷系統實驗裝置選用一級節流閥正中間不完整制冷的雙極壓縮制冷循環系統。實驗操作中可計算正中間工作壓力pm和正中間溫度tm的明確：最理想的正中間工作壓力pm計算。

3、依據系統原理：學會使用lgp-h圖計算控制參數。

4、軟件輔助計算，輕松愉快的制冷劑性能的計算（物熱學與熱物理據運作據數時，制冷劑得比較）、部件計算 、組件效率的計算。

5、手機軟件計算各種各樣制冷循環中，系統內部件主要參數及其性能指數、品質流率，配管尺寸等參數

二、關鍵技術性性能：

1、鍵入開關電源：三相五線～220±10% 50Hz。

2、辦公環境：自然環境溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m。

3、設備容積：≤1kVA。

4、噪音：≤40dB(A)。

5、制冷裝置可達：-40℃。

6、安全防護：具備電流量泄露電流保護設備，安全性符合國家標準。

7、空調制冷量：1.0KW。

8、一級節流閥正中間不完整制冷的雙極壓縮制冷循環系統

9、規格：100*800*1600MM

10、總流量可調，控制方式：觸摸顯示屏

11、控制信號：4-20可任意調整壓縮機節流閥輸出功率

三、關鍵配備

設備應包含數據管理系統屏、實訓臺、交流電操縱、超低溫保溫箱體體，空調蒸發器、冷卻器、高端壓縮機、低等壓縮機、冷疑風機、正中間制冷系統等，管道中還設置了調壓閥等實踐所必須的構件所組成的二級壓壓縮機循環系統制冷系統。

1、實訓臺是工業鋁型材4040構造，桌面上選用2080鐵制控制面板。防水結構牢固。實訓臺有四個橡膠輪便捷挪動。

2、操作面板：板上包裝印刷有制冷系統電路原理圖，融合系統內具體致冷元器件，可非常好的了解系統結構元器件在制冷系統中的重要性。五顏六色方式意味著制冷劑各種各樣工作狀況情況。

3、高端壓縮機：無新增溫壓縮機220V/50HZ。

4、低等壓縮機：無新增溫壓縮機220V/50HZ。

5、正中間溫度制冷系統：由特殊構造構成，配有溫度工作壓力、感應器。

6、制冷系統表：檢測單元給予3只真空表（精密度不少于2.5級），檢測范圍分別是-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示設備工作的時候不同位置壓力轉變。

7、智能變送器：溫度變送器3只，4-20MA/0.5級，檢測范圍分別是-0.1～3.5MPa,可顯示設備工作的時候重要髙壓、正中間工作壓力、低電壓、三點壓力轉變關聯。

8、溫度檢測單元：選用PT100感應器（精密度不少于0.5級），各自精確測量：高溫度機出入口溫度、低溫度機出入口溫度，冷疑出入口、冷卻器溫度和空調蒸發器溫度等，根據檢測的溫度可剖析雙極壓縮機級工作情況，在實驗操作中繪制壓焓圖。

9、壓力繼電器：試驗時，在壓力超過一定值后系統軟件關閉電源。

10、致冷自變量調節方式：選用7寸觸摸屏plc，在高溫下系統軟件、低溫系統的節流閥選用可變性總流量制冷冷的自變量調節方式。制冷劑總流量可以為電位差手動式設，提升試驗的易操作范疇。手動式設置調節系統，可以從發電機組開發與調節環節，能通過控制板手動控制作用，獲得高效的實驗數據。在空調蒸發器不一樣壓力之下，完成壓縮機在各個空調制冷量的測試，具備壓縮機低溫/超溫調節， 影響了腳踏式節流裝置在實驗步驟中無法調整和毀壞,讓他們在實驗步驟中學到電子器件控制方法，實際操作控制方式，性能參數調節。內嵌式觸摸顯示屏服務器主機由液晶顯示模塊、程序模塊、內嵌式觸摸顯示屏服務器，選用觸摸屏plc,可以直接登錄系統調整，工作電壓5-36V/50HZ，帶開機語音功能，規格7寸，運行內存156M,電容傳感器。

1）、可顯示壓縮機排氣管溫度、壓縮機呼吸溫度、空調蒸發器溫度、冷疑溫度。

2)、上位機線上PK與此同時視頻監控系統狀態（選裝）。數碼管顯示器線上表明開度、溫度及其故障碼。數碼管顯示器線上表明開度與溫度及其故障碼.

11、控制柜：高端機、低壓機電源電流、電流量。選用7寸觸摸顯示屏表明，檢測范圍０～25A?？娠@示電流量、工作電壓、輸出功率、功率因素、功率因素、無功負荷、有功功率

致冷/空調機組工作軟件：（單機）

是為了學習培訓、試驗、實踐、量身定做的致冷課堂教學、管理方法、系統軟件，手機軟件適用線上型號選擇，輕松愉快的進行相應的部件空調制冷量、特點、制冷劑的計算，還能夠詳盡的剖析計算出各系統、壓縮機、冷卻器、空調蒸發器的性能數據分析報告，是不可多得致冷系實踐系統軟件，手機軟件可有效計算剖析制冷系統里的特點，是工作的好伙伴。PC版本號手機軟件適用在PC中進行制冷系統各部件仿真模擬運作，仿真模擬效果非常之真實，可以獲得詳盡的參數然后進行計算，還能夠制圖。

基本功能

1）制冷劑性能的信息得到（物熱學與熱物理據運作據數時，制冷劑得比較）、部件計算 、組件效率的計算。

2）一瞬間動態仿真對象制冷：如：其制冷期內的評估。

3）周期分析：比如一個和兩階段的時間較為。

4）系統軟件規格：得到元件的尺寸與一般的規格規范。

5）低溫溫度的設置、氫壓載入挑選計算

6）提供便捷的制冷系統操作方法，適用在PC上仿真模擬致冷效果，可以做壓焓圖，能夠檢測制冷系統能否正常運轉，十分廣泛用于高等院校學習培訓、實踐。

7）手機軟件把可數據信息得到運用致冷管道管徑型號選擇、制冷劑物理性能部件、計算制冷劑物理性能、計算制冷劑管路壓力降。您就等于是有了個小助手和咨詢顧問，能夠計算全部制冷劑和一些CFC的供熱化學物質數據與運送特點。帶有計算不一樣的一級和多級別步循環系統致冷模型和計算制冷劑管尺寸的模型。

8）手機軟件可得到好多個不同類型的斷點調試和雙步致冷機械加工制造變位系數。第4步中也可以計算致冷管道口模的變位系數。還可以在工程中掌握怎么選擇和計算這種全過程：

9）計算供熱特性和各點：還可以在汽體或液態飽和下計算供熱特性和各狀態點

10）得到致冷時序圖：為所有制冷劑帶來了有關壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還能按按扭將計算完的循環過程次序插進圖

11）8種挑選循環系統標志，要根據自己的主要參數來設置制冷循環，單極循環系統和多級別循環系統都可以完成，不但有各種各樣制冷劑的物性參數表。如進到5號縮小主要參數設置頁面，等候主要參數設置結束，點一下計算按鍵；當主要參數計算進行，可以查看各壓力點主要參數及其性能指數、品質流率，配管尺寸等參數

12）壓焓圖，PC系統模擬計算運行條件與已經知道元件的綜合評估實際操作，系統軟件效率提議，點評節能降耗。

四、實踐作用

1、雙極壓縮式制冷系統基本原理。

2、雙極壓縮式低溫制冷的軟件電氣設備構件檢驗實踐。

3、雙極壓縮式低溫制冷的開機啟動、運行和調節實踐。

4、依據系統原理：學會使用lgp-h圖。

5、高端機總流量調整實驗報告

6、低等機總流量調整實驗報告

7、中間冷卻器的功效剖析

8、一級節流閥正中間不完整制冷的雙極壓縮制冷循環系統

9、單位體積制冷劑的空調制冷量計算

10、低電壓級單位體積制冷劑的壓縮功計算

11、低電壓級制冷劑品質循環系統量計算

12、低電壓級壓縮機理論輸出功率P_d 計算

13、髙壓級壓縮機的排量Vpg計算

14、低電壓級壓縮機的排量Vpd計算

15、二級縮小制冷系數ε的明確計算

16、正中間工作壓力pm和正中間溫度tm的明確計算

17、最理想的正中間工作壓力pm可按住式計算

18、學會使用軟件輔助計算，輕松愉快的制冷劑性能的計算（物熱學與熱物理據運作據數時，制冷劑得比較）、部件計算 、組件效率的計算。

19、學好使用瀏覽器計算各種各樣制冷循環中，系統內部件主要參數及其性能指數、品質流率，配管尺寸等參數
