數電模電實驗箱

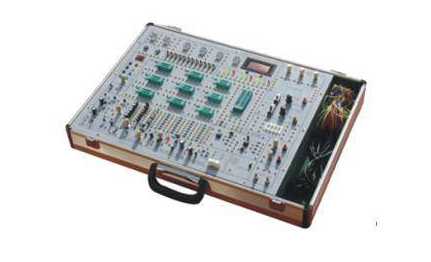

數據、仿真模擬電路實驗箱

數據/仿真模擬電路實驗箱是依據課程標準中確立的課堂教學實驗規定為載體，汲取了諸多技術專業教師的教學工作經驗，并綜合性了眾多同類產品的優勢量身定做的。它函蓋了《模擬電子技術基礎》及《數據電路基本》課程內容絕大部分的實驗具體內容，為新手帶來了認證性實驗電路，也為課題設計帶來了拓展服務平臺。

一、系統特點

1、可擴展性強。實驗箱電腦主板配備了解電、模電實驗時經經常使用的開關電源、視頻信號、輸入接口，輸出顯示接口、測量單元、實驗拓展區，及實驗控制模塊電路，并完成不同類型的實驗，還可以進行課題設計實驗，大大增強了該實驗袋的適用范圍、可擴展性。

2、實驗電路原理圖都包裝印刷在實驗板表層，實驗電路由學生依照實驗電路原理圖開展構建，既培養出學生們自主的邏輯思維能力及操作能力。

4、實驗聯線插口選用卡緊式電鍍金插口，根據電焊焊接固定于實驗板里，不松脫，不空氣氧化，使用壽命長，聯接靠譜，維修方便、簡單；

6、開關電源輸出都有過電流保護，自行恢復作用。

7、實驗箱由一身型鋁合金鋁型材做成，殼體堅固靠譜，不皺，重量較輕，絕緣層安全系數好，開關機蓋便捷靠譜，外觀美觀大方，造型設計大氣。

二、系統構成

1、開關電源：鍵入：AC 220V±10%，50HZ

輸出：※DC： 5V， I ≥1A

※DC：±12V，I ≥0.2A

※DC：-5V～-12V可調式， I ≥0.2A

※DC：＋5V～＋27V可調式，I ≥0.2A

之上各界輸出都有過電流保護，自行恢復作用

※AC V:7.5V×2；AC I≥0.15A

2、直流電視頻信號： 兩路 –0.5V～＋0.5V；–5V～＋5V兩種持續可調式.

3、信號發生器：輸出工作頻率：2Hz～90KHz，分四檔

可輸出 波形（ 0～20V）、三角波（ 0～15V）、正弦波形（ 0～10V）

4、手動式脈沖電路2組（帶消抖）：每一組可以同時輸出正負極2個單脈沖，單脈沖幅度值為TTL電平。

5、固定不動工作頻率單脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、數據LED表明：

（1）LED0～LED3由4位七段共陰LED數碼顯示管及二～十進制數據選擇器構成

（2）LED4～LED5二位七段段碼a.b.c.d.e.f.g.h經電阻器到插口。

7、十二位邏輯性電平鍵入開關：可鍵入低電平‘0’、高電平‘1’（為正邏輯性）。

8、十二位邏輯性電平顯示燈：顯示燈亮表示高電平‘1’，顯示燈滅表明低電平‘0’。

9、BCD碼撥碼盤1組、可產生四組BCD碼模擬信號

10、四位數字頻率計：檢測范圍 0～1MHz，作為精確測量波形、三角波、正弦波形；

11、音響喇叭及推動電路。是時鐘報時、報案、音樂用的發聲設備。

12、電阻器組：1K、10K、100K、1M各1只；

13、開放式實驗區（元器件封裝）：給予10只卡緊電源插座（3只14芯、6只16芯），另1只40芯卡緊電源插座。給予電阻器、電容器、二極管、三極管、三端穩壓塊等元器件。

14、實驗控制模塊電路：

（1）整流濾波電路（2）串連穩壓管電路（3）可調式穩壓管電路

（4）功率放大電路 （5）集成運放電路

15、所有信號的功率鍵入輸出插口全部采用電鍍金孔，不空氣氧化、不褪色，觸碰優良。

16、鋁合金型材實驗殼體，耐火板材，經久耐用，款式美觀大方、大氣。

尺寸: 520mm × 420mm × 100mm

三、實驗新項目

（一）模電實驗

1、常見儀表儀器應用訓練、使用萬用表測試二極管、三極管參數

2、單極變大電路

3、二級變大電路

4、負的反饋?zhàn)兇箅娐?/p>

5、射極跟隨器

6、差動保護變大電路

7、集成運放的參數測試

8、占比求合計算電路

9、積分兌換與求微分電路

10、波型產生電路

11、有源濾波器

12、電壓跟隨器

13、集成化電路RC正弦波振蕩器

14、集成化功率放大電路

15、整流濾波與并接穩壓管電路

16、串連穩壓管電路

17、集成穩壓器

18、RC正弦波振蕩器

19、LC震蕩器及選頻放大儀

20、電流量/電壓轉換電路

21、工作電壓/頻率轉換電路

22、相輔相成對稱性功率放大電路

23、波型轉換電路

24、場效管實驗

25、晶閘管實驗電路

綜合性實驗：

26、用運放電路構成萬用電表的設計與調節

（二）數電實驗

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路（半加器、全加器及邏輯函數）實驗

3、觸發器原理實驗（一） R-S、D、JK

4、觸發器原理實驗（二） 三態輸出觸發器原理、鎖存

5、時鐘頻率電路測試和研究

6、集成化電子計數器及存儲器實驗

7、數據選擇器和數據選擇器實驗

8、波型產生器及單穩態觸發器實驗

9、555時基電路實驗

可選擇如下所示實驗

10、晶體三極管開關特點、限幅器與鉗位器實驗

11、TTL門電路主要參數測試實驗

12、CMOS門電路測試實驗

13、變位系數A/D變換電路實驗

14、數學模型D/A變換電路實驗

15、時鐘頻率電路運用實驗

16、四路優先選擇裁定電路實驗

17、智商竟賽智力搶答實驗
