北汽勇士全車電器實訓臺

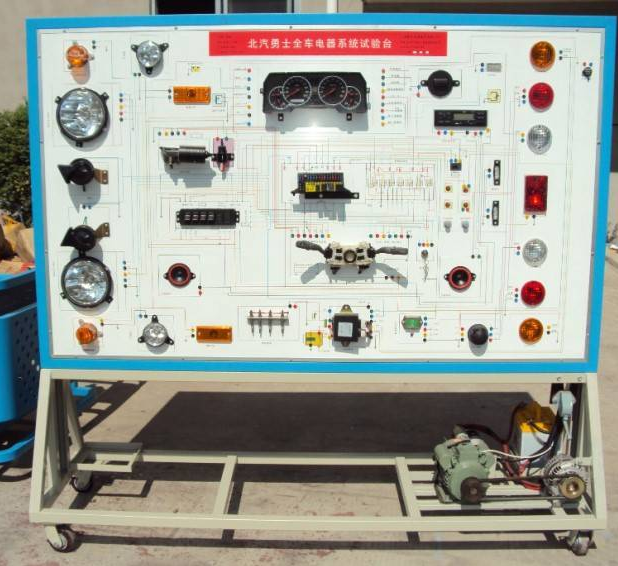

北汽勇士整車電器實訓臺

一、產品介紹

該產品以北汽勇士整車電器實體為載體，展現北汽勇士整車電器系統的構造構成與工作過程及原理。并且能夠?qū)崟r(shí)監測各系統的電壓電流電阻等相關信息。與此同時還具有考評作用，實時掌握學生階段性學習狀況，可用于中高等職業院校技術院校，普通全日制類學院和汽車培訓組織。可以滿足各種學校對北汽勇士整車電器系統的理論與實踐結合的課堂教學必須。本實訓臺功能完善、操作簡便、可以信賴。

二、構造構成

汽車零部件包括：燈光效果系統、儀表盤系統、啟動系統、電池充電系統、數據信號及音響喇叭、雨刮器系統、音箱系統等。

機器設備裝配平臺包括：一體式設備框架，數據檢測區，實體組裝區、機器設備故障設定區、操作臺、一體式輔助工具、電池充電永磁電機、電瓶、開關電源總開關等構成。配套設施設備使用說明，實訓具體指導材料、產品合格證書、保修單。

三、實訓新項目：

燈光效果系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

儀表盤系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

啟動系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

電池充電系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

數據信號及音響喇叭零部件認知能力、構造構成、配電線路測量、拆卸等實訓

雨刮器系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

音箱系統零部件認知能力、構造構成、配電線路測量、拆卸等實訓

全部系統的故障設定及清除實訓

（三）功能特性：

1、動態性運作作用：實際操作每個系統開關，每個系統都可正常運轉，包括全部整車電器及電機控制系統。各模塊可以獨立或總體工作中，操縱每個系統的故障開關可以實現每個系統的故障設定，使真實故障重現，給予考評實際操作。

2.顯示功能：

儀表盤顯示模塊，實時同步發動機各項數據，包括制冷水溫標示，發動機機油壓力表明，電動機的充電顯示等。高精密數顯電流表實時同步每個傳感器數據信號轉變，可動態觀察每個感應器的工作情況。

3.數據信號仿真模擬系統，選用可調數據信號仿真模擬系統，可隨意設置每個關鍵傳感器一切主要參數，調整全過程做到無級可調式。

4.檢驗作用：

檢驗控制面板板上,外置接線端子排,使學生在不拔下元器件電源插頭,不損害原廠電子線束的情形下,隨意測量每一根線,每一個傳感器標值,每一個執行機構的工作環境及轉變.也可以通過接線端子 測量器件的工作電壓,電阻器,電流量,波型等,實時了解每個元器件的工作環境.

5.故障設置按鈕：

故障設定系統，在裝配平臺的隱秘處，配有故障設定系統，通過機器設備具體運轉的特性，設定好幾個故障點，可仿真模擬真實故障在現，給予掌握故障，分辨故障，確診故障，清除故障等行為。

6.建筑識圖作用：

操作面板采用優質鋁朔板為控制面板，控制面板繪有高像素系統五顏六色電路設計圖（與原裝電路原理圖相匹配）， 為學員提供汽車電器的建筑識圖、閱圖、繪圖的學習的過程。

7.安全防范作用：

電瓶與電器電器設備中間組裝總開關電源開關，在裝配平臺不能使用時，斷開開關，能保護設備及電瓶。

8.移動教學作用：實訓臺配備帶鎖緊裝置萬向球挪動萬向輪，挪動便捷，鎖緊可以信賴。

9.教學標準作用：實訓臺配備機械操作使用說明書和實訓具體指導材料等。

10、教學標準：實訓臺配備詳盡的使用手冊，及此設備的技術文檔實訓手冊等。

（五）性能參數

尺寸：2040mm×750mm×1900mm（長×寬×高）；

動力電源：220V交流電流；

工作標準電壓：12V交流電壓；

操作溫度：-50℃～50℃；

應用車系：北汽勇士

電 機: 220V/1.5KW

顏 色：釋放藍

電瓶：60AH/12V
