上汽大眾朗逸發動機實訓臺

上汽大眾朗逸發動機實訓臺

【產品介紹】

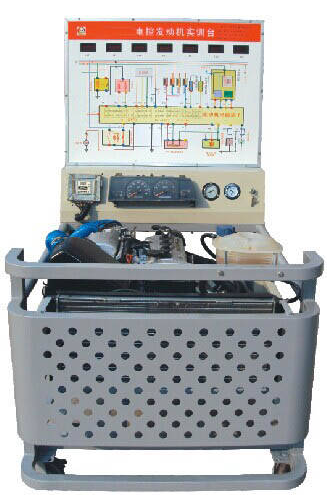

大眾朗逸發動機實訓臺以朗逸1.5L L4 電機控制車用汽油發動機實體為載體，由主臺架、控制面板和檢測臺三部分組成?？捎糜谥懈呗氃盒：团嘤?xùn)學校的車輛發動機結構與維護實訓課堂教學，可以滿足對電機控制車用汽油發動機的構造、原理、問題設定及臨床診斷課堂教學必須。本實驗儀器操作簡便，可以信賴，便于維護保養。

【構造構成】

朗逸1.5L L4發動機總程、原廠發動機遠程控制電腦、組合儀表、防盜系統計算機、發動機啟動運作全部有關的原廠配件、常見故障設置和清除系統軟件、原廠電路設計圖板及檢驗接線端子、60AH大空間電瓶、大空間不銹鋼板機油箱、發動機加快組織、操縱面板柜、可移動的臺架、臺架開關電源總開關、OBD確診座、散熱設計、任務驅動教學方式的實訓手冊及臺架使用說明書。

各控制器及執行機構組裝數顯表、臺架組裝燃油壓力表與負壓表、帶鎖緊萬向球的萬向輪、不銹鋼板護手、臺架持續高溫及轉

動等位置改裝安全裝置。

【功能特性】

1、展現功能

2、動態性運作功能

3、實時同步功能

4、檢驗功能

5、數據信號仿真模擬功能

6、自確診功能

7、防盜報警設定功能

8、常見故障設定與考核功能

【產品生產工藝】

一、面板工藝特性

（一）精確測量面板

面板具備耐比較大溫度差（-30～60℃），耐磨損，防水，抗腐蝕，不易變形，使用壽命長等優點

1、采用8mm厚高品質密度高的PVC板作底版。

2、采用進口的高品質高韌性高粘性的底膜原材料，德國激光器噴描技術性成形，五顏六色具體內容具有極高的畫面質量，表層遮蓋高韌性維護玻璃膜。具備耐磨損（耐磨損耐刮實際效果超出有機玻璃板），防水，抗腐蝕（耐高品質化清劑浸蝕），不容易褪色等優點。（非噴繪、鋁朔板UV或包裝印刷相比）。

（二）操縱面板

1、采用5mm厚鋁朔板，經久耐用，不易變形。

2、采用高像素字體樣式，絕不消散，具備防火安全、防潮、防水、抗腐蝕、耐磨損，經久耐用。

二、面板柜應用高品質冷扎鋼板折彎成形，拼焊。面板柜與挪動臺架成可分離出來構造，有利于拆卸。

三、臺架采用國家標準管件，拼焊。櫥柜臺面及檔板應用高品質冷扎鋼板折彎成形。

四、金屬表層采用持續高溫噴塑處理，車漆牢固美觀大方。

【主要參數】

規格：（長*寬*高）1600*1000*1760（mm）

尺寸：1500×1000×1900（長×寬×高）

使用場景：環境溫度-10℃～50℃；環境濕度≤80％

機油等級：API規范SG級，

電瓶：12V48AH

凈重：290KG

油箱體積：10L

【實訓新項目】

1、四沖程發動機工作中運作演試、課堂教學、試驗；

2、每個感應器信號檢測、實驗；

3、電子控制系統常見故障設定、清除、試驗、實訓、考評；

4、發動機電噴系統與解碼儀通信、設定、讀發動機故障碼數據信號波型收集等試驗、實訓；

5、四沖程發動機總程的拆卸，檢驗實訓等。
