高級過程控制對象系統實驗裝置

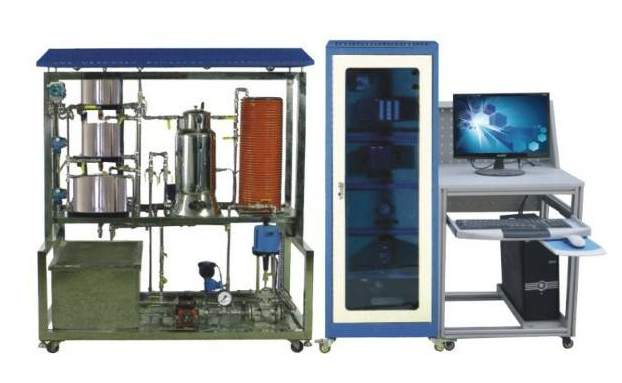

現場總線全過程控制系統軟件實驗設備

一、系統概述

“現場總線全過程控制系統軟件實驗設備”是以高等院校自動化技術有關專業教學實驗的需求出發，選用意味著自動化行業技術性潮流現場總線技術性，開發出的開展通信和遠程控制控制的數字化和智能化實驗設備。

現場總線全過程控制系統軟件實驗設備”是通過現場總線控制系統及目標系統構成。

現場總線控制系統硬件

除電氣設備一部分給所有工作構件給予開關電源外，也有以下主要部件：

SIEMENS 315-2DP CPU一個（含MMC卡）

DP/PA Coupler 光纖耦合器一個

8路模擬量輸入控制模塊SM331模塊2個

4路模擬量輸出控制模塊SM332模塊一個

變頻調速器一個

DP通訊線和DP連接頭多個

通信CpuCP5611卡一張

現場總線控制系統

二、系統特點

能完整的反映當場過程變量智能化收集。即從過程變量在現場進行采集到上臺監控的全智能化傳送。

四、實驗具體內容

現場總線控制系統軟件（FCS）的組成與了解實驗

下位機手機軟件里的硬件配置組態軟件和程序編程

上位機里的通訊建立與頁面組態軟件

一階單容上水箱目標特點檢測實驗

二階雙容儲水箱目標特點檢測實驗

上水箱液位PID整定值實驗

串連雙容納儲水箱液位PID整定值實驗

三容液位時間常數控制實驗

加熱爐里膽水溫PID控制實驗

加熱爐筒夾水溫PID控制實驗

單閉環控制總流量PID控制實驗

加熱爐里膽水溫位式控制實驗

儲水箱液位串級控制實驗

三閉環控制液位控制實驗

加熱爐筒夾與里膽水溫串級控制實驗

加熱爐里膽水溫與出水量串級控制實驗

上水箱液位與進出水量串級控制實驗

單閉環控制總流量比率控制實驗

下儲水箱液位前饋控制-意見反饋控制實驗

加熱爐里膽水溫前饋控制-意見反饋控制實驗

環境溫度純落后控制實驗

總流量純落后控制實驗

加熱爐筒夾與里膽水溫耦合控制實驗

上水箱液位與出入口水溫耦合控制實驗
