太陽能光伏發電綜合性實驗系統軟件
一、系統軟件實踐應用領域：

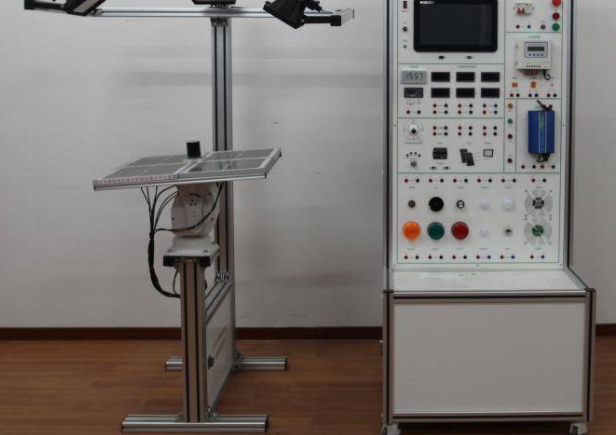

主要提供于高校、碩士研究生、公司技術工以太陽能發電站為主導課題研究的研究和學習培訓。機器設備由仿真模擬太陽能路燈、太陽能電池板、二維追蹤組織、光伏發電控制板、儲能蓄電池、負載、儀表盤及工控機等構成。
二、性能參數
2.1、太陽能電池板
太陽能電池板選用陣型拼裝方式，通常采用4塊（或更多）中小型太陽能電池板建立，可以實現太陽能電池板的并接方式及串連方法，從而給予高電壓或者大電壓的二種太陽能電池板組網方式。
?輸出功率：4*10W
?開路電壓：21.24V（并接），4*21.24V（串連）
?短路容量：4*0.75A（并接），0.57A（串連）
2.2、自動跟蹤模塊
?跟蹤方式：兩軸自動式追蹤； 精密度：±0.5°
?水準回轉角度：360° ；傾側視角：180°
?控制板電源：DC 12V
?電動機電源：DC 12V
2.3、亮度計
?測量范圍：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動選擇測量范圍。
2.4、帶有電壓表、電流計、溫度儀及濕度表
?直流電電壓表0-200V、直流電流表2A各二只
?溝通交流電壓表0-500V、交流電流表5A各一只
?環境溫度、濕度表:溫度檢測范疇：-50℃- 70℃ 濕度測量范疇：20%-90%
2.5、蓄電池充電器7.2Ah、電壓12V
2.6、環保監測控制模塊性能指標
?帶有亮度計、溫度儀、濕度表，單片機時鐘系統軟件，完成時間表明
2.7、13寸工控一體機，帶觸控作用
?C P U:Intel 1037U 1.8GHz 22nm雙核cpuTDP 17W低功耗Cpu
?主 板:Intel M11工控設備固體環保節能電腦主板
?內 存:1G DDR3 1333快速運行內存,適用1333/1066MHz運行內存,較大還支持8GB。
?硬 盤:24G SSD固態盤
?顯 卡:集成化Intel HD Graphics核芯顯卡,給予VGA、LVDS、雙HDMI顯示輸出,LVDS適用雙通道內存24bit,適用獨立表明、雙顯拷貝、雙顯拓展。
?聲 卡:集成化ALC662 6音道高保真音響聲頻控制板
?網 卡:集成化1個RTL網卡,適用網絡喚醒、PXE作用。
?電 源:大功率插座（100V至220V大幅面電壓，全球化通用）
?顯示器:13寸LED工控屏 屏幕分辨率：1024*600
?觸摸顯示屏:臺灣軍用Touchkit 4線觸摸顯示屏，透光度高；質量穩定，觸碰靈巧
?整個設備插口:4* USB 2.0插口,在其中兩個可適用USB3.0(需訂制)，
?1* HDMI插口:1* VGA接口,1* RJ-45網線端口,1* Line out（翠綠色）,1* Mic（鮮紅色)
?2*COM串口通信,1* 12V DC_JACK輸入接口
系統性能：
太陽能控制器（帶報警功能）：
?鍵入電壓、電流量、輸出功率統計數據顯示及動態性曲線圖表明
?導出電壓、電流量、輸出功率統計數據顯示及動態性曲線圖表明
?電瓶：電壓資料顯示及動態性曲線圖表明
2.8、太陽能發電站逆變電源控制模塊性能指標
?類型：正弦波逆變器
?鍵入電壓：DC9.7-14.4V，
?導出電壓：AC220±5%和5V
?欠壓：9.6V±0.2V
?過電壓保護：14.4V±0.2V
?功率：100W
?峰值功率：300W
?輸出波形:正弦波形
2.9、太陽能控制器性能指標：
控制板主要參數：（12V/24V自動選擇系統軟件）
（1）具備過度充電、虧電、電子器件短路故障、過壓保護、與眾不同的防反接保護等全自動控制
（2）使用了串聯式PWM電池充電主要電路，使電池充電回路的電壓損害較應用二極管的充電電路減少近一半，充電量較非PWM 高3%-6% ，增強了用電量時長；虧電修復的提高電池充電，正常直充，浮充自動控制系統方法使系統有更久的使用期；并且具有高精密溫度補償
（3）欠壓保護電壓：12.0V；×2/24V
（4）過壓保護：17V； ×2/24V
（5）負載、過流保護：1.25 倍額定電壓60秒, 1.5倍額定電壓5秒時過壓保護姿勢, ≥3倍額定電壓過流保護姿勢
（6）總金額定電流：10A
（7） 浮充：13.6V；×2/24V；（保持時間：直到降至電池充電回到電壓姿勢）
（8） 控制方法：電池充電為 PWM 脈沖寬度調濟
控制板基本功能：
（1）太陽能電池板運行狀態（欠壓保護、運作）
（2）電瓶運行狀態（過度充電、虧電、電池充電）
（3）電瓶電量標示（25%，50%，75%，100%）
（4） 導出顯示設置（一般，光控開關，時控）
（5） 電瓶充電電流量，電壓檢測。
2.10、負載模塊
（1）DC12V直流電負載五組。（理性負載3組，阻性負載2組）
1）理性負載有：12V直流風扇、12V直流無刷電機、12V聲控開關
2）阻性負載有：12V交通信號燈、3W LED燈
（2）AC220V溝通交流負載四組。（理性負載1組，阻性負載3組）
1）理性負載有：220V直流風扇
2）阻性負載：220V交通信號燈.220V 3WLED燈、220V28WLED燈
（3）可調穩壓電源（0-12V，0-1A）。
根據需求可升級成0-30V、0-5A的可調式恒壓恒流可調穩壓電源。
（4）可變電阻箱性能參數如下所示：
1）電阻值范疇：10歐-99.99K
2）允許誤差：±1%
（5）USB接口電壓導出：可以為電子產品給予5V可調電源。
三、可完成的實驗具體內容：
實驗一 太陽能電池板特性實驗系列產品
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路容量測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板輸出功率測算實驗
1-5、太陽能電池板填充因子測算實驗
1-6、太陽能電池板轉化效率精確測量實驗
1-7、開路電壓與相對性光照強度的關系式實驗
1-8、短路容量與相對性光照強度的關系式實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗光電流特性測試實驗
1-11、光伏組件導出特性測試實驗
1-12、串聯電阻對填充因子產生的影響測試實驗
1-13、電容串聯對填充因子產生的影響測試實驗
1-14、太陽能電池板光譜儀特性測試實驗
1-15、太陽能電池板的串連開路電壓測試實驗
1-16、太陽能電池板的串連短路容量測試實驗
1-17、太陽能電池板的并接開路電壓測試實驗
1-18、太陽能電池板的并接短路容量測試實驗
1-19、負載特性測試實驗
實驗二 太陽能發電自動跟蹤實驗系列產品
2-1、逐日系統原理實驗
2-2、自然光定位追蹤傳感器原理實驗
2-3、環境對光伏發電變換危害實驗
2-4、追蹤控制板實際操作實驗
2-5、傳動系統執行器布線實踐
2-6、太陽能發電光控開關追蹤實驗
2-7、太陽能發電光控開關-時控追蹤實驗
2-8、太陽能電池組件環保監測實驗
實驗三 太陽能發電板控制板實驗系列產品
3-1、太陽能發電電瓶充電操縱實驗
3-2、控制板充電放電維護實驗
3-3、電瓶電壓、電流量測試實驗
3-4、電瓶電量估算實驗
3-5、操縱電池電流注入、導出實驗
3-6、控制板工作溫度精確測量實驗
3-7、控制板光控開關-時控導出實驗
實驗四 太陽能應用實驗系列產品
4-1、太陽能發電交、直流風扇實驗
4-2、太陽能燈實驗
4-3、太陽能警示燈實驗
4-4、太陽能充電器實驗
4-5、太陽能發電可變性特性阻抗負載實驗
實驗五 太陽能發電負載實驗系列產品
5-1、較大輸出電壓實驗
5-2、輸出功率實驗
5-3、在各個穩壓狀況下電流量特性
5-4、在各個恒流電源狀況下電壓特性
實驗六 太陽能發電太陽能逆變器實驗系列產品
6-1、逆變電源工作原理剖析實驗；
6-2、導出電壓、電流量測試實驗；
6-3、輸出功率的估計實驗；
6-4、負載或過流保護演試實驗；
6-5、鍵入電壓防反接演試實驗；
6-6、鍵入電壓范疇測試實驗；
6-7、轉化效率測算實驗；
