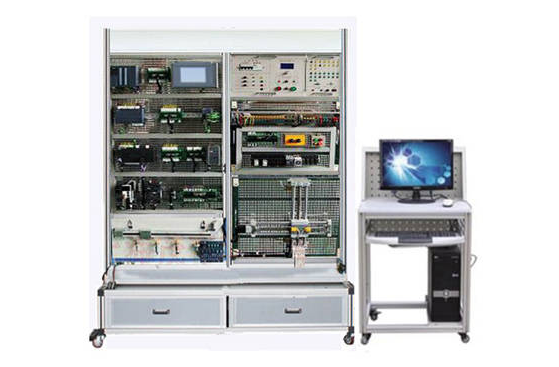

健身運動控制技術性實訓設備
一、 系統簡介
健身運動控制實訓設備是一綜合性試驗臺，致力于為他們提供一個綜合實踐探索自然環境。健身運動控制實訓設備使用工業生產侶鋁型材構建而成實訓桌面上，由二維服務平臺、變頻式主軸軸承、及伺服電機Z軸等構成。該實訓設備使用了工業中常見的自動化技術控制元器件，包含了可編控制器、氣動元部件、步進電機、溝通交流伺服電機、變頻調速器這些。它是一個集PLC控制、精準定位控制、變頻式控制、工控設備組態軟件技術性于一體的理想化課堂教學實訓設備。根據PLC編程可以實現較復雜的運動軌跡控制等實訓，達到機械制造及自動化、機電一體化、自動化技術、電氣專業等相關的《機電工程傳動系統與控制》、《可編控制技術性》、《健身運動控制》、《機電一體化技術》、《檢測與轉換技術》等科目開設實訓課。
二、技術規格
1.鍵入開關電源：單相電三線～220V±10% 50Hz
2.辦公環境：環境溫度-10℃～ 40℃空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.0kVA
4.整個設備規格：1200mm×800mm×1100mm
三、系統構成及功能
1.組織一部分：包含實訓桌、鋁合金型材、網孔板、二軸定位實體模型（含高精密滾珠絲杠、主軸軸承同歩組織、檢測傳感器、定位開關）等構成。
2.PLC 服務器：服務器 CPU1214C 。導出四路快速單脈沖，可控制步進電機機驅動器和伺服電機驅動器。
3.步進系統：DM556步進電機驅動器及 57BYG三相混合步進電機2套，用以 X、Y 軸推動。
4.伺服控制系統：三菱MR-E-20A-KH003伺服電機驅動器及HF-KE23W1-S100 伺服電機一套，用以主軸軸承運作推動。
5.工業觸摸屏：選用 64K 色 7寸五顏六色工控觸摸屏。
6.配二軸定位實體模型
7.三菱D720變頻調速器，及伺服電機。
四、配置清單（備索）
五、實訓新項目
任務一：步進電機及驅動器的應用
1.步進電機及驅動器的型號選擇
2.步進電機及驅動器控制回路的布線
3.步進電機驅動器設置
4.PLC 控制步進電機的程序編寫
5.步進電機運作與調節
每日任務二：伺服電機及驅動器的應用
1.伺服電機驅動器及伺服電機的型號選擇
2.伺服電機驅動器及伺服電機的布線
3.伺服電機驅動器基本參數
每日任務三：觸摸顯示屏的應用
1.觸摸顯示屏安裝
2.觸摸顯示屏供電系統線路連接
3.觸摸顯示屏組態軟件頁面制做
4.觸摸顯示屏與 PLC 通訊基本參數
每日任務四：電氣設備控制電源的安裝及 PLC 程序編寫
1.PLC?步進電機驅動器及伺服電機驅動器電氣電路聯接
2.PLC?步進電機驅動器的二軸定位控制程序編寫
3.根據 PLC 的步進電機二軸定位與伺服電機主軸軸承對合控制程序編寫
4.根據伺服電機絕對位置全面的主軸軸承對合控制程序編寫
5.根據觸摸顯示屏控制二軸高速同步運行程序編寫
每日任務五：變頻器的使用
1 . 變頻調速器作用基本參數與實際操作
2. 變頻器報警與保護功能
3. 兩段速率挑選交流電機調速
4. 外界接線端子啟動控制
5. 外界接線端子遙控器控制
6. 控制電機正反轉健身運動控制
每日任務六：系統調試與運作
