可編控制器實驗裝置
一、簡述
PLC可編控制器要以微處理器基本發展起來新型工業控制裝置。它是以體型小、作用強、可靠性高及其運用安裝方便的特征，迅速在國內的工業生產控制中占有了主導性，而且飛速發展。依據這一發展趨勢，全國各省市大專學校、各種職業學校也將PLC課堂教學列入教學工作，做為電子器件、電氣設備及其工業生產自動化類專業的一門必需棵。PLC可編實驗操作系統是依據這一教學目標開發的新一代PLC教學產品，自商品推出以來，獲得了各大高校課堂教學老師和權威專家的一致好評。整套裝置設計合理、功能齊全、實際操作簡單實用，對于學生理解和掌握可編控制裝置的控制原理和操作步驟。加速學習培訓PLC的編程方式。都具有極大的協助。是PLC課堂教學里的理想化專用工具。
二、系統構成

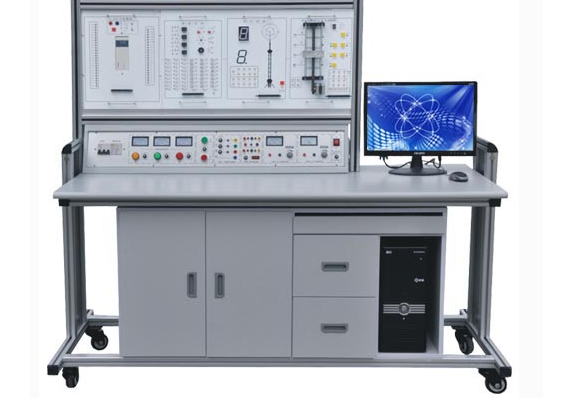

1、PLC可編控制器實驗臺
2、PLC可編控制器實驗裝置
3、PLC可編控制器實際操作桌
4、程序編寫系統軟件
5、PLC及連接通訊電纜
6、計算機或手執開發板（備用）
三、PLC可編控制器實驗臺
（一）作用、特性
1）實驗臺包含
A．交流電壓：0～30V可調式導出；直流電流：0～20mA；
B．～220V根據多功能插座導出
C． 24V/1A可調電源導出
D． 5V/5A可調電源導出
E. ±12V/1A可調電源導出
2）PLC主機鍵入輸出接口都已拉到板上。鍵入能夠接模擬輸入開關、行程安排開關或光學開關等。輸
出能夠接板上的顯示燈、數碼顯示管和電磁閥、直流無刷電機和聲控開關，還能夠與演試裝置相互連接，可運用具體的工業生產控制。
3）配備三菱DX1N-40MR服務器，集成化數字信號I/O（24路數字量輸入16路數字信號導出）、RS-422通訊口、SC-09通訊編程電纜。
4）實驗臺自身含有24V2A的開關電源。也可以用于輸出負載或者與演試裝置插口或者與其他相匹配裝置相接。
5）實驗臺構造選用掛廂式，有利于實驗新項目拓展與用戶第二次開發。
6）可完成PLC控制基本原理基本上實驗、運用實驗以及用于真正意義上的工業生產控制。
（二）實驗新項目
1)PLC專業技能實踐
1.PLC認知能力實踐
2.PLC仿真實訓
3．自動跳轉、支系作用實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理方法作用實驗
6．求微分、位操作實驗
7．與、或、非邏輯功能實驗
8．計時器、電子計數器作用實驗
2)PLC仿真模擬控制運用實踐
1.數碼科技表明控制
2.智力搶答控制（優先、標值計算，具備音效作用）
3.天塔之星控制（閃動、發送、銀行流水型）
4.音樂噴泉廣場控制（具備音效作用）
5.十字路口交通信號燈控制
6.冷卻塔水位線控制
7.自動送料裝車系統控制
8.四節輸送帶控制
9.裝配流水線控制
10.各種液態混和裝置控制
11.自動控制成形機控制
12.自動洗衣機控制（具備音效作用）
13.電鍍生產線控制
14.自動控制軋鋼機控制
15.郵件分揀機控制
16.自動售賣機控制
17.機械臂控制
18.四層電梯轎廂控制（實體）
19.數控加工中心控制（實體）
20.伺服電機PLC控制（實體）
（三）性能參數
◆PLC服務器：鍵入：24點 導出16點
◆PLC型號規格：三菱FX1N-40MR
◆電壓：直流電24V，電流表標示
◆運用系統軟件程序編寫
◆開關電源鍵入：溝通交流220V，50Hz
◆電流量 ≥2A，電流量具備過壓保護
◆尺寸：160×70×140 cm3
四、PLC可編控制器實驗裝置
1、該裝置就是為了相互配合PLC可編控制器實驗臺應用量身定做的外置演試裝置。它是由LED發光二極管、大中型
LED數碼顯示管、直流無刷電機、伺服電機等執行器用別的外圍電路仿真模擬具體工業生產控制過程的情況，它生動有趣的演示了PLC整個執行過程。通過該裝置，能鍛煉學生們的操作能力，可以生動有趣的執行器認證自身進行程序編寫的正確性，把握PLC的實踐應用，增強學生對PLC學習的積極性。該裝置在演試屏上部位可隨意挪動、交換。
