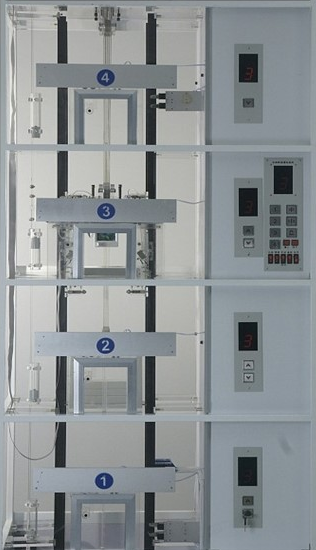

四層全透明仿真教學電梯實體模型
電梯實體模型,課堂教學電梯實體模型,電梯教學模型,電梯實訓實體模型、四層全透明仿真教學電梯實體模型介紹:電梯實體模型是指為了迎合公辦?？茖W(xué)校、技工學校、職業學校、勞動就業培訓中心及電梯檢修物業公司等有關單位的相關電梯專業與工控自動化課程，使更多人可以更好的了解電梯、應用電梯，塑造出更多的電梯專業性人才，融入電梯市場的發展。我司通過深入研究科學研究, 在原有稀土永磁傳感器型的前提下總算研制光電編碼器型全透明仿真教學電梯。選用光電編碼器提升了電梯的智能化水平，改善了配電線路，更有助于同學們對PLC的理解與學習培訓。如：怎樣通過PLC高速記數端口號收集數據信號開展編程等。并結合實際情況，將電梯的工作標準電壓將原380V 改成220V。那樣，方便快捷了全體師生對電梯的操作使用。全透明電梯實體模型是依據比較常見的升降機構電梯構造，選用全透明有機材料做成，結構和實際電梯完全一致，且基本上具有具體電梯的所有功能。實際上能把它看作微型化了電梯。因其絕大多數構件都為選用全透明有機材料，因而有利于觀查、掌握全部電梯構造。與此同時，電梯運行中的每一個動作也一目了然，還可以反復具體動手操作。使學生能夠更真實、深入了解、把握電梯的構造以及姿勢基本原理，取得事半功倍的效果。因此特別適合于課堂教學。 隨著人們生活水平的不斷提高，經濟的快速發展和生產活動的需求，大城市多層建筑雨后春筍般連綿起伏。與其相對應，作為一種能夠垂直升降運輸專用工具-電梯也得到了迅速的高速發展。如今，電梯已完全融進我們的日常生活、工作和學習過程中，人們越來越離不開它。因而，它安全性穩定性、快速精確性、舒適度，對于我們的而言都是很重要的。為了保證電梯正常運轉、安全操作，一般電梯都有專門的檢修管理者。他們必須對電梯基本原理、特性、特性、控制、運作要進一步認知和把握，才能實現對電梯的規范使用、管理方法及維護。根據國家相關部門的相關規定，電梯工作歸屬于特殊工種，其操作人員需要經過專業學習培訓，并且經過技能考試與實踐考核合格，發送給《特種作業操作證》即可入崗實際操作。與此同時，對電梯作業人員定期考核，讓她們按時參與安全性技術培訓，一步一個腳印搞好電梯維護和保養工作中。才能使大家安全持久的應用電梯。
我公司的DT系列產品全透明電梯是依據比較常見的升降機構電梯構造，選用鋼管焊接一體成的，表層通過磷化處理噴塑處理、具有較好的構造剛度。為了方便課堂教學，電梯關鍵組織構件全部采用全透明有機材料做成 (包含：電梯限速器、轎廂、層門及過廳建筑立面、層門、轎廂、主機房底版、導軌支架……)為了能讓電梯運作控制更為高精密靠譜真實，制定了和實際電梯占比減少的鋁合金型材轎廂對重滑軌、及層門門吊滑軌、層門滑軌。
我們公司定制的全透明電梯限速器，能調整至電梯實體模型完成電梯限速器開啟安全鉗制動系統所需的速率，真正演試電梯安全運營保護功能（電梯實體模型轎廂啟動速度小于具體電梯速度20-30倍）。因?yàn)榫唧w電梯難以實現在常見故障狀態下超速行駛運作，因而永遠不能真正演試電梯限速器開啟安全鉗制動系統的安全運行保護功能，使學生觀查掌握安全運營維護機電工程協同控制的一個過程。
電梯的電氣設備控制系統采用PLC與交流交流電機調速控制，其硬件配置構造的組成及功能和實際電梯完全一樣。具有自動平層、自動關門、正向回應轎里外呼梯數據信號、直駛、電梯安全運營維護及其電梯變向、慢上、停下、照明燈具、風機等服務，性能可靠、運行平穩、使用方便、能耗低，特別適合于課堂教學。除此之外，全透明仿真教學電梯的硬件軟件全部采用開放式構造，因而，學校也可以通過此套設備進行二次開發科學研究。
如：1.群控系統電梯（統一調度幾臺集中化并列電梯）；
2 . 并接控制電梯（2-3臺電梯的控制配電線路并接，開展邏輯性控制，同用層站外推廣招喚按鍵）；
3 . 集選控制電梯；
4. 數據信號控制電梯。
選用變頻調速器做為三相交流曳引機傳動裝置的調速裝置。該裝置采用工作電壓矢量素材控制方法，對電動機具備加減速控制、正反轉控制、啟動控制及依據模擬輸入控制等多種功能。與此同時兼對傳動裝置的斷相、斷相、零線火線混亂及過電壓、欠壓保護、過電流、負載、顫振等具有保護功能。
選用此套系統進行配套設施課堂教學，使全體師生對電梯的構造、核心部件及其電氣設備控制、電梯的運作全過程擁有形象化、品牌形象的認知，便于增強對電梯有關知識的了解、把握。除此之外，根據使用數控編程軟件，直接從PC機上放子程序程序編寫，并進行了現場操作過程調節，對學生上課、了解和掌握可編控制器(PLC)及其應用及其工業生產過程自動化控制都有很大幫助。
電梯系統軟件邏輯性控制則是由PLC進行（可聯機）。根據服務器上裝有的通信接口，可以實現PLC與 PC 機設備通信，應用數控編程軟件，可以直接在PC機上放子程序程序編寫、調節，形象化易懂，有利于新手把握。
一、電梯的結構特點：
1. 主機房一部分：包含曳引機減速器、曳引機電機、制動系統、曳引輪、電梯限速器、光電編碼器。
2. 電梯井一部分：包含滑軌、對重組織、轎廂（門吊組織、安全鉗、導靴、照明燈具、風機）、層門、樓房招喚標示控制器、曳引繩、驅動輪、一層平層感應器（記數校準）、上（下）定位開關、上（下）極限值開關、隨身電纜線、轎廂控制器、油壓緩沖器等。
3.電氣設備控制一部分：開關電源氣體開關（走電斷路器）、DC12Vled驅動器、PLC可編控制器、布線端口號線路板、停站鐘等。
電梯轎廂位置檢測和電氣設備選層數據信號由安裝于轎廂頂部和每層站雙穩態帶磁開關獲得，進而脫離了過去靠電磁閥和觸碰開關等具有接觸點元器件控制的繁雜配電線路系統軟件，改善了配電線路，極大地提升了設備運行的可靠性，與此同時也方便維修.
A. 電梯限速器與安全鉗防護系統。當發生意外時，轎廂超速行駛或快速下降（如鍍鋅鋼絲繩斷裂，轎頂滾輪擺脫，減速機齒輪齒合失效，電動機降低轉速過高等因素）。這時候，電梯限速器便會緊急停車，根據安全性鋼纜及機械結構，推動安全鉗姿勢，使轎廂卡住滑軌上不會降落。
B. 轎廂、對器重扭簧彈簧裝置。油壓緩沖器是電梯極限值區域的保險裝置，當電梯因常見故障，導致轎廂或?qū)χ剀H底或頭腦王者時（極限值開關維護無效），轎廂或?qū)χ嘏鲎才せ捎蛪壕彌_器，由油壓緩沖器消化吸收電梯能量，從而使得轎廂或?qū)χ匕踩越邓僦钡浇K止。
C. 終端設備極限值開關安全防護系統軟件。在電梯電梯井的高層及最底層配有終端設備極限值開關。當電梯因常見故障無法控制，轎廂產生頭腦王者或蹲底時，終端設備極限值開關心斷控制電源電路，使轎廂停止工作。
D. 門安全觸板保護設備。在轎廂大門的邊緣上，配有活動的安全觸板。當門在關掉環節中，安全觸板與旅客或阻礙物相接觸的時候，積極與安全觸板連接的聯桿，碰觸裝到轎廂門邊的軸體開關姿勢，使門再次打開，防止安全事故。
E.廳門全自動關閉設備。電梯層大門的開與關，是由安裝于層門里的開門刀頭來完成的。每一個層門都配有一把防盜鎖。層門關閉后，防盜鎖的機器鎖鉤齒合，與此同時層門與層門電氣設備連鎖加盟斷路器關閉，電梯控制控制回路接入，這時電梯才可以運行運作。
二、全透明仿真教學電梯全套配置：
1、主電梯實體模型：康佳VF200型變頻調速器、三菱FX3GA-60MR可編控制器；
2、PLC專用型通訊電纜；
3、開發板操作指南；
4、PLC專用型編程工具手機軟件——軟件光碟；
5、課堂教學電梯使用手冊。
三、關鍵性能參數：
尺寸(含輪)：長×寬×高：900×600×2280 mm
凈重：135kg 載貨量：5kg
變頻調速器：康佳VF200
輸出電壓：220V
鍵入工作頻率：50Hz
額定電壓：2.5A
功 率：0.4KW
減速機傳動比：1:15
變位系數：1.5(行星減速器)
曳引機電動機型號：YS-5634W
輸出功率：0.18KW 工作電壓：220V
轉速比：1400 rpm
控制方法：PLC控制
變速方法：溝通交流交流電機調速
結構類型：四層站
電梯平層組織：光電編碼器、稀土永磁傳感器
四、基本上實訓新項目
1、傳感器檢測
2、變頻器的基本上應用
3、計時器命令
4、數學運算命令
5、高速計數器
6、轎廂全自動開閉店控制
7、電梯運作通話標示推動
8、樓房表明
9、廳門安全性控制
10、電梯終端設備開關維護
11、電梯調節降速控制
12、選用光電編碼器定位
13、轎廂運行與終止、啟動控制實訓；
14、轎廂加快與降速速度控制實訓；
15、轎廂平層控制的實訓;
16、轎廂廳門開、關控制實訓；
17、樓房無線呼叫系統實訓；
18、終端設備定位保護設備實訓；
19、速度限制保護設備實訓；
20、數據信號標示系統軟件實訓；
21、轎廂照明燈具控制實訓；
22、電梯控制系統軟件實訓；
23、電梯控制程序編程實訓；
24、電梯程序執行與宮調實訓；
五、電梯的標準配備功能及選裝（* 表明選裝）
1、手動式平層記憶力
2、全自動左右循環系統運行測試
3、超速行駛常見故障，電梯限速器安全鉗演試
4、20種電梯常見問題設定
5、* 電梯的消防安全控制與緊急迫降作用
6、* 轎頂維修控制器
7、* 電梯智能監控系統
