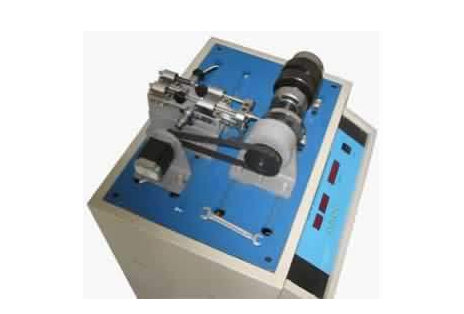

凸輪機構實驗臺

一、凸輪機構實驗臺介紹：

凸輪機構實驗臺使用了步進電機驅動系統及高精密光柵尺檢測系統能夠準確地精確測量出凸輪的實際軌跡及每角度健身運動偏移，根據計算機技術能夠精準繪制凸輪的實際廓線及速率，瞬時速度。

二、凸輪機構實驗臺性能參數：

57BYG250FB伺服電機，細分化推動視角：0.1度

盤狀凸輪4個（8種運動規律）

基圓半徑r＝40mm推桿升程h=15；

光柵尺：清晰度0.01mm；較大精確測量行程安排50mm

圓柱體凸輪1個

尺寸680×480×720mm；

凈重：50kg

三、凸輪機構實驗臺實驗步驟：

1、盤狀凸輪機構：

(1)根據計算機技術對凸輪機構的運動參數開展可靠性設計。

(2)開展8種盤狀凸輪機構推桿運動規律的評測與模擬仿真。

2、圓柱體凸輪機構：

開展圓柱體凸輪機構推桿運動規律的評測與模擬仿真。
