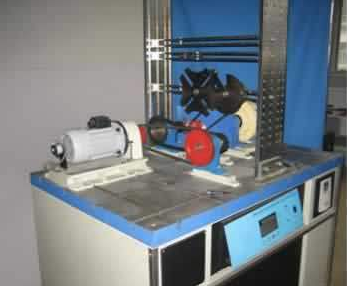

機械設備系統集成創新組合及綜合測試參數分析實驗臺

一、機械設備系統集成創新組合及綜合測試參數分析實驗臺介紹：

齒輪傳動創新組合及綜合測試參數分析實驗臺是專門針對機械結構了解、創新設計方案、組裝、測試分析所提供的開放式的實驗平臺，主要面向二十一世紀機械結構設計類大學本科首開傳統試驗之一，用以《機械設計》課程內容、課題設計及畢業設計論文，因為該實驗臺不僅有著齒輪傳動設計方案一部分，也有執行器設計方案一部分，因此該實驗臺具有了極高的機械設備系統集成，具有了完善的定義。

二、機械設備系統集成創新組合及綜合測試參數分析實驗臺關鍵原理表明：

1、檢驗原理：該實驗臺運用拉壓力傳感器，與光學測速傳感器檢驗機械結構的鍵入及輸出轉數和轉距，并通過數據管理系統開展收集解決，數據信息根據串口通信鍵入至電子計算機，產生可視化的適度轉變曲線圖。

2、精確測量轉距原理：因為扭矩使支撐桿質點系承受力，數據采集系統收集拉壓力傳感器信號，把它測量結果乘于質點系到旋轉核心之間的距離即獲得轉距值。之上測算皆在電子計算機內自動執行。

三、機械設備系統集成創新組合及綜合測試參數分析實驗臺性能特點：

1、該實驗臺選用模塊化設計構造，配置了最完備的傳動系統零部件庫；

2、實驗臺作業平臺選用鑄造鐵件，厚50mm，通過刨、銑、磨、精鏟，整齊美觀大方、

3、測試系統采用國際時興的高品質高精度的單片機設計集成化，同時可選用USB接口與電子計算機相互連接，可以實現程序控制啟停、變速、程序控制載入及電機的反饋調節；

4、實驗臺電機控制實際操作面使用了世界各國時興前沿的超高亮、寬角度液晶顯示器（240X128點陣式），中文表明，清楚、形象化。

四、機械設備系統集成創新組合及綜合測試參數分析實驗臺關鍵性能參數：

溝通交流變頻電動機輸出功率：0.75KW；同步轉速1500r/min;

磁粉制動器載入范疇：0～50N.m；

變頻控制器：輸出功率0.75KW；

啟動轉矩：0-800rpm，系統軟件額定轉速0-600rpm;

位移傳感器：工作電壓/脈沖信號5V/360P2個；5V/1000P1個；

液位傳感器：5kg1個；50kg1個；精密度0.05；

組裝較大中心高：130mm；

尺寸：1100X750X1600mm；

凈重：480kg

五、機械設備系統集成創新組合及綜合測試參數分析實驗臺關鍵實驗步驟：

1、了解構成機械結構常見的零部件及安裝方法；

2、依據負荷的方式設計不一樣齒輪傳動比、不一樣傳動系統途徑的傳動裝置計劃方案，并系統作出評價；

3、組合組裝40種以上的機械傳動系統計劃方案；

4、檢驗具體機械結構的機械效率；

5、執行器方案策劃及組裝。（7種）
