網孔型電工技能及工藝實訓考評設備（單、雙人座）
一、簡述
網孔型電工技能及工藝實訓考評設備主要是由實訓桌、電源控制箱、實訓元器件控制模塊、網孔板構成，網孔板表層分布“┐”字網孔，元器件和線糟裝到特制基座上，基座與網孔板相配套，實訓時不需多的人配合費許多時長把元器件用螺釘逐一固定于網孔板里，只需取下對應的元器件控制模塊,在網孔板佳選黃金位置一插一拉就可以緊緊固定于網孔板里，構思巧妙，解決了一直以來緊緊圍繞全部生產廠家網孔板實訓機器設備實訓考評時所需要的煩鎖螺絲安裝元器件的一大難題。元器件的有效放置、線路合理配置，所有由學生自主進行，合理塑造學生的電工學制造工藝專業技能。加上元器件可以完成公辦專科學校、職業學校、技工學校的《電工學》、《電工技能訓練》、中學高端《維修電工技能訓練》、《電氣控制技術》等有關電工技能、電工儀表與精確測量課程內容實訓，也可以作為電工考證的考評機器設備。
二、特性
1.電路元器件不要用最原始的固定方法,初始方法是什么十分費勁耗時間，把元器件用螺絲固定在網孔板里，并有 的元器件沒法直接使用螺釘在網孔板上固定（受結構與間隔限定）。本設備只需一插一拉就可以死死地把元器件固定于網孔板里（選用構思巧妙的導軌式，防冒有法必依），操作簡便、拆換元器件便捷、易擴展功能或開上新實訓考核內容。
2.工作臺僅需三相四線交流電就可以交付使用、占地面積小、節省用地、降低基礎設施投資。
3.配有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者的安全性，各電源電壓都有監示及過流保護作用。
三、技術規格及功能

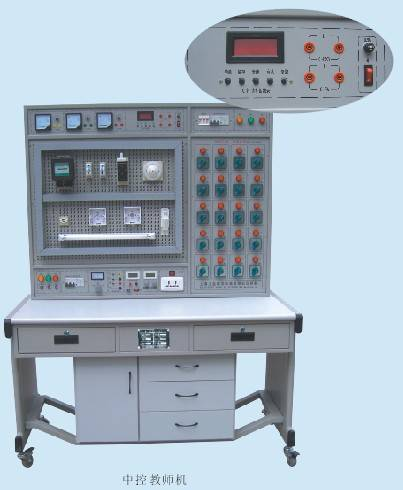

（一）中控臺教師機：對實訓考評室中全部學生機總體控制
1.輸出電壓：三相四線 380V±10% 50Hz
2.辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%(25℃)
3.設備容積：＜1.5KVA
4.尺寸：1600mm×750mm×1650mm
5.檢測儀表
（1）～5A電流計3只，型號規格6L2，精密度1.5級
（2）全智能輸出功率，功率因數表
由全智能，快速、高精密A/D變換芯片和悉數顯電路組成。根據鍵控、數顯式對話框完成人機對換的自動控制方式。為了保證檢測范圍和測試精密度，要被測電壓、電流量瞬時值的抽樣數據信號經A/D轉換，選用專用型DSP測算功率因素、無功負荷，精密度為0.5級，工作電壓、電流量測量范圍分別是450V、5A，可測負荷的功率因素、無功負荷、功率因素及負荷的特性等；還能夠存儲、紀錄15組功率和功率因素的檢測結果數據信息，同時可逐組查看。
6.電源電壓
（1）帶安全防護裝置的三相四線電源電壓，具備走電和過壓保護、相電壓標示和急停開關。
（2）直流電穩流可調穩壓電源：一組0-30V/2A直流電穩流可調穩壓電源導出，單圈電阻器持續調整，具備預置式過流保護保護功能。
（3）配置三極、四極電源插座多個。
7.學生們用電量操縱：安裝20只學生們開關電源導通開關及相關工作情況標示。具備總體走電和過壓保護。
（二）學生們實訓考評臺
1.輸出電壓：三相四線制 380V±10% 50Hz
2.辦公環境：-5℃～ 40℃ 空氣濕度＜85%(25℃)
3.設備容積：＜1KVA
4.尺寸：1人座1300×750×1650，雙人座1650×750×1650
5.電源電壓
（1）帶安全防護裝置的三相四線電源電壓，具備走電和過壓保護、相電壓標示和急停開關。
（2）可調電源：一組0-30V/2A直流穩壓穩流電源導出，單圈電阻器持續調整，具備預置式過流保護保護功能。
（3）配置單三相插座多個。
四、實訓考評桌
鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度板，構造牢固，造型美觀。
五、網孔型電工技能及工藝實訓考評設備基本上實訓考核內容（提升元器件就可以提升實訓新項目）
1、單相電啟動終止控制電路
2、異步電動機啟動控制電路
3、異步電動機兩個地方控制電路
4、異步電動機互鎖正反轉控制電路
5、雙向互鎖正反轉控制電路
6、全自動次序啟運操縱
7、手動式次序啟運操縱
8、異步電動機星、三角啟運控制電路
9、異步電動機能源消耗控制電路
10、異步電動機反接制動控制電路
11、全自動來回控制電路
12、正反轉啟動、啟動控制電路
13、帶有點兒動全自動來回控制電路
14、異步電動機鎖緊控制電路
15、異步電動機單邊啟動起動控制電路
16、串電阻器降壓起動控制電路
17、C620﹣1型數控車床電路
18、電葫蘆電氣設備控制電路
19、日光燈控制電路
20、日日光燈控制電路
21、觸碰開關控制電路
22、語音控制開關操縱室內樓梯日光燈電路
23、人體感應開關操縱室內樓梯日光燈電路
24、單相電表立即組裝電路
25、單相電表間接性組裝電路
26、三相四線有功電表立即組裝電路
27、三相四線有功電表間接性組裝電路
28、電流表、電流計組裝電路
29、一臺電壓互感器用以單相電回路的布線電路
30、三臺電壓互感器接成星形接線電路
31、三臺電壓互感器接成三角形布線電路
32、Y3150型數控滾齒機控制電路
33、單相電動機控制電路
34、電壓互感器與電流計適用接線方法
35、兩部電壓互感器接成不徹底星形接線電路
