電力拖動技能實訓考核裝置， 電工電子電拖技能實訓設備

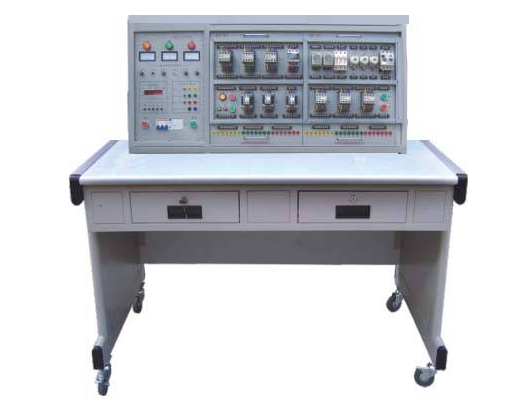

電力拖動專業技能實訓考核設備

商品信息：

為了配合在我國高等職業教育和就業人群操作過程、學習培訓、評定的需要，我司結合了公辦?？茖W(xué)校、高職院校、技術學校的《電力工程控制技術性》《電力拖動控制線路與基本技能》《加工廠電氣設備控制技術性》《繼電器觸碰控制技術性》等有關學科的實驗及實訓課程內容而研制出電力拖動專業技能實訓考核設備。電力拖動試驗臺選用掛箱構造，實訓新項目擴展性強，可擴展性PLC與交流電機調速實訓新項目。每一個電子器件根據輸電線拉到接線端子排上，有益于保護器件，根據電線槽布線，貼近工業生產當場。

一、特性：

1、電氣設備控制線路都裝到掛箱上，操作簡便、拆換方便快捷，可擴展功能或開上新實訓新項目。如PLC或交流電機調速，實訓內容具備廣泛性、應用性。

2、工作臺僅需三相四線的溝通電源就可以交付使用，占地面積小，節省用地，降低基礎設施投資。

3、配有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者安全性。各電源導出都有軟截至保護功能。

4、控制屏還設置了計時器兼報案錄像儀，給學生實訓專業技能考核提供了一個統一的標準。

5、每一個電子器件都能通過輸電線拉到接線端子排上，學生們布線時只需要在接線端子中進行布線，有益于維護電子器件，根據電線槽布線，貼近工業生產當場。

二、技術規格：

1、工作中電源：三相四線（或三相五線）～380V±5% 50Hz

2、環境溫度：-5℃～ 40℃，空氣濕度＜85%（25℃）

3、設備容積：＜1.0KVA

4、尺寸：1100×700×1400（mm）

三、電力拖動專業技能實訓考核設備配置

（一）電源控制屏

控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。為實訓考核給予電源及維護。

1、三相四線電源鍵入，根據漏電保護開關，接入總開關，由交流接觸器根據啟、停按鍵來操作。

2、配有450V指南針交流電壓表三只，標示鍵入時三相電源工作電壓；顯示燈三只，標示實訓設備與外部電源導通狀況。

3、三相四線電源導出，具備單片機設計實時監控設備負載或短路故障作用，負載或短路故障軟截至且報警，故障處理校準后才可運行電源。

4、配有計時器兼報案錄像儀，平常做為數字時鐘應用。具備設置實訓考核時長、按時報案、斷開電源等服務。除此之外還可以自動記錄因?yàn)椴季€或操作不正確所造成的走電報警、短路故障報警總頻次，給學生實訓技能考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構建筑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和儲存柜。

（三）實訓部件

1、DW-71 電力拖動學習培訓部件（一）

2、DW-72 電力拖動學習培訓部件（二）

3、DW-73 電力拖動學習培訓部件（三）

4、三相異步電動機 380V Y/△接線方法，帶離心式開關 2臺

四、電力拖動專業技能實訓考核設備實訓新項目

1、漏電開關開關順轉控制線路

2、交流接觸器啟動順轉控制線路

3、具備鎖緊的反轉控制線路

4、具備過找維護的反轉控制線路

5、倒順開關控制正反轉控制線路

6、交流接觸器互鎖的正反轉控制線路

7、按鍵互鎖的正反轉控制線路

8、按鍵交流接觸器復合型互鎖控制線路

9、全自動來回行程安排控制線路

10、交流接觸器控制串聯電阻降壓起動線路

11、時間控制器控制串聯電阻降血壓控制線路

12、手動式Y(jié)/△降壓起動

13、交流接觸器控制Y/△降壓起動

14、時間控制器控制Y/△降壓起動

15、QX3-13型Y/△全自動啟動控制線路

16、半波整流能耗制動控制線路

17、全波整流能耗制動控制線路

18、C620數控車床電氣設備控制線路

19、手動式降壓起動

20、單相電運作反接制動控制線路

21、電葫蘆電氣設備控制線路

22、C6163數控車床電氣設備控制線路

23、控制電源電路互鎖控制線路

24、主要電路互鎖控制線路
