電焊工、電子器件技術革新設計方案綜合運用實訓設備
一、機器設備簡述
電工電子技術創意設計綜合運用實訓設備適用高職院校及高級技工的實驗、實訓規定。適用專業有電氣專業、電子類、機械專業、機械類及一般工程專業的<模擬電子技術>、<數字電子技術>、 <電工技術>、<電焊工基本原理>、<電源電路與等效電路>、<電工學>、等各門學科的綜合運用、自主創新實訓規定。同時可開展課程的課題設計，畢業設計論文及其電焊工、電子設備研發。
電焊工自主創新實訓模塊為塑膠有機化學盒及PCB板組成，且包含好幾個組成模塊，為他們提供了一個開展綜合運用、自主創新實訓，可充分運用學生們潛力的徹底開擺的服務平臺。
二、電工電子技術創意設計綜合運用實訓設備性能指標
工作電源：三相五線 AC 3800V±10% 50Hz
環境溫度：－10～40℃；空氣相對濕度：≤90%（25℃）
尺寸：長×寬×高=1600×700×1900㎜
整個設備功能損耗：≤1.0KW
安全性保障措施：具備接地系統、漏電保護器作用，安全系數符合相關的國家標準規范。采用高絕緣電阻的防爆型電源插座及帶絕緣護套高強度防爆型試驗輸電線。
三、電工電子技術創意設計綜合運用實訓設備功能特性
1、由認證課本知識，轉為綜合運用課本知識，試驗、實訓分配以自學能力為切入點，以關鍵技術為主要目標，貼近生產制造具體。
2、由學生自立自強去構建試驗、實訓電源電路，各種各樣模塊用心配備，有好幾個運用組成構件，模塊采用塑膠有機化學盒，用作實體步態分析，一舉多得。電工技術模塊模塊包含實訓手冊新項目所需要的模塊，更為學生們很有可能所進行的創新與探索，配備了較完備的模塊。
3、設備帶來了完備的各種各樣開關電源及視頻信號，及各種儀表盤，為他們提供了一個徹底開擺的，可充分運用自主創新潛力的服務平臺，在這里軟件上，能做電工電子產品線路設備安裝調試和排除故障，還可以做技能大賽、課題設計、畢業設計論文和科技開發；并且模塊維修方便，可放開手使學生實際操作、實驗，沒有后顧之憂。
4、本設備配套設施電工學綜合性創新實踐實訓新項目，均經過反復斟酌、用心配備；其中還有很多電工電子產品配電線路，不僅有利于知識實踐應用，并且可以大大提高學生的學習興趣。
本機器設備每個作用模塊模塊作用組成：
開關電源儀表盤控制柜一部分詳細介紹：
開關電源儀表盤控制柜殼體采用鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。

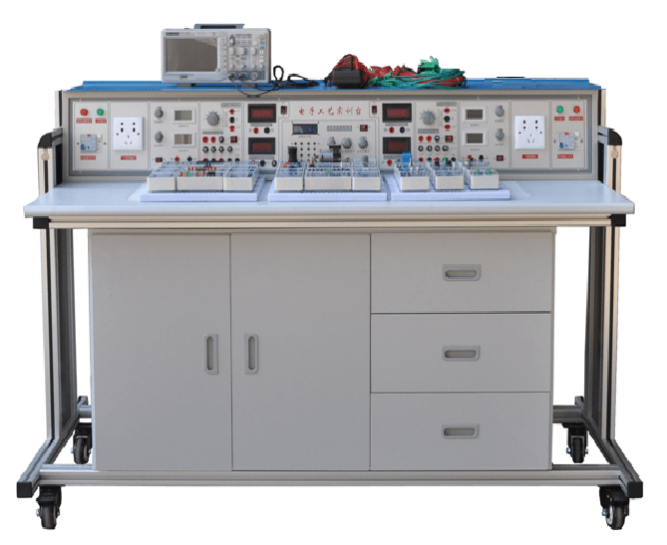

還設置了鋁合金安裝支撐架，實際見試驗臺參考圖片。
（1）總開關電源模塊：
三相四線交流電（0~380V），包含三相電源總開關（帶走電和過流保護）1個，斷路器3只，220V顯示燈3個，多功能插座5只。
（2）三相交流電源模塊
給予三相380V/220V可轉換的交流電，帶安全性隔離變壓儀導出。
（3） 低電壓交流電模塊
工作電壓3－24V分七檔可調式，分3V，6V，9V，12V，15V，18V，24V導出，較大輸出電壓1.5A，電流計標示， 并提供雙17V帶中心抽頭變電器一只。
（4）兩路穩流可調穩壓電源模塊
二路電壓均是0～30V，由單圈電阻器持續調整，具備預置式過電流過壓保護作用，導出峰值電流為2A，每路電源電壓有0.5級數字電流表、電流表標示。
（5）交直流電源檢測儀表模塊
1）外測直流電流表 精度０.５級，三位半數顯式表明，測量范圍０～20mA
2）外測直流電流表 精度０.５級，三位半數顯式表明，測量范圍０～200mA
3）外測直流電流表 精度０.５級，三位半數顯式表明，測量范圍０～2000mA
4）外測交流電流表（真有效值表） 測量范圍：0-5A，分成mah與皮安一部分，測量范圍全自動分辨，自動選擇，精確測量精度為0.5級。
5）外測直流電壓表：全智能儀表盤，精度０.５級，三位半數顯式表明，測量范圍：0-300V，手動式測量范圍為：2V、20V、300V
6）外測交流電壓表（真有效值表） 測量范圍：0-500V，分成微伏檔與伏擋位，測量范圍全自動分辨，自動選擇，精確測量精度為0.5級。
7）溝通交流輸出功率及功率因數表
能夠精確測量輸出功率及功率因素，三位半數顯，精確測量精度0.5級，工作電壓、電流量測量范圍分別是 500V、5A
6）大功率電阻模塊
給予900歐/150W×2 功率大的可變電阻一只。
7）直流電直流電源 配有數顯，0-500mA直流電恒流電源導出。
8 ）試驗輸電線
弱電一部分采用高可靠護線套構造小手槍插電極連接線（不存在什么觸電事故的可能性），里邊采用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴低煙無鹵電線層，具備綿軟、抗壓高、強度高、防硬底化、柔韌性好等特點，電源插頭采用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；弱電安裝一部分采用彈力鈹輕銅外露構造連接線，二種輸電線也就只能相互配合相對應里孔的電源插座，不可以混插。
9）專用工具
1）勝利牌數顯萬用表（VC890D）
交流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5% 3)
交流電流量程：20V/200V/750V，精度±(0.8% 5)
直流電流：20mA/200mA /20A，精度±(1.5% 3)
交流電路：200mA /20A，精度±(1.5% 5)
電阻器：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8% 3)
四、電工電子技術創意設計綜合運用實訓設備能完成的實訓項目
電工技術實訓項目
1）電氣測量簡述
2）整流電路
*項目一 儀表設備的使用和數據誤差計算
項目二 電路元件伏安特性的測繪工程
項目三 不明電阻的測量­­―非線性電路的探索、日光燈鎢絲濕度的測量及單臂電橋電源的運用（綜合運用項目）
項目四 電位差、電壓的測量及電源電路電位差圖的制作
項目五 基爾霍夫定律的認證及應用
項目六 常見供電系統電源電路特征和電子線路較大功率輸出要求的科學研究
項目七 具體可調電源和直流電穩流電源的探索（綜合運用項目）
項目八 疊加定理的認證及應用―多數據信號累加控制回路的探索（綜合運用項目）
項目九 戴維南定理和電橋電路的應用
3）.直流電路
項目十 電阻器電感器串聯電路（日日光燈電源電路）的解讀和研究
項目十一 阻容移相電路的應用―調光臺燈電源的科學研究（綜合運用項目）
項目十二 直流電路的功率及功率因素的測量及提升配電線路功率因素的辦法以及價值的科學研究
項目十三 R、L、C元器件在直流電路里的特性阻抗與頻率特點的探索及應用―整流濾波電路的探索
*項目十四 R、L、C并聯諧振電源的科學研究項目十五 三相四線制負載電壓，電流的測量
*項目十六 三相三線制對稱性負荷星型及三角形接法時負荷電壓與電流的測量
4）.等效電路自感現象、互感器與變電器
項目十七 自感系數的測量、電源電路關閉電源時電感器尖峰電壓的測量及抑制的方式
項目十八 互感器電源的科學研究
項目十九 三相變壓器特征的科學研究
項目二十 三相變壓器并列運行特征的科學研究
5）.電源電路暫態過程
項目二十一 一階電路暫態過程的探索
項目二十二 微分電路和集成運放電路及其應用（綜合運用項目）
模擬電子技術綜合運用、自主創新實訓項目文件目錄
項目一 常見二極管的功能測試與應用
項目二 雙極晶體管及場效管頻率特性的測量
項目三 單管放大電路的探索
項目四 兩方面運算放大器及負反饋放大電路的探索
項目五 助聽電源的調節（電子設備配電線路）（綜合運用）
項目六 恒流充電電源電路（場效管的應用）（電子設備配電線路）（綜合運用）
項目七 三極管放大線路故障清除
項目八 整流器、過濾及穩壓電源電路的探索
項目九 直流穩壓正、負電路的探索
項目十 典型性復合型相輔相成OTL功率放大電路調節（電子設備配電線路）（綜合運用）
項目十一 OTL功率放大電路的故障處理
項目十二 LM386集成化音箱功率放大電路及其應用（電子設備配電線路）（綜合運用）
項目十三 運放電路基本上運算電路
項目十四 對由運放電路器所組成的積分兌換運算電路、求微分運算電路
項目十五 對由運放電路器所組成的電壓跟隨器傳送特征的科學研究
項目十六 氣敏傳感器制做煙霧探測器制作與調節（電子設備配電線路）（綜合運用）
項目十七 波形、三角波和鋸齒狀波發生器電源的研究和檢測
項目十八 三角波、方蔓延到正弦波發生器制作比賽
項目十九 RC（文式平臂）正弦波振蕩器和制作與調節
項目二十 電容器三點式LC正弦波發生器
項目二十一 有源濾波器電源電路科學研究
項目二十二 直流電—直流（DC—DC）集成化工作電壓轉換電源的應用與調節（電子設備配電線路）（綜合運用）
項目二十三 控溫控制回路制作與調節（比賽項目）（電子設備配電線路）（綜合運用）
數字電子技術綜合運用、自主創新實訓項目：
一）、基本實訓項目
項目一 基本上邏輯門電路系統測試
項目二 優先編碼器系統測試
項目三 二進制數據選擇器和數據選擇器系統測試
項目四 全加器和超前的進位全加器系統測試
項目五 數值比較器系統測試
項目六 七段碼鎖存/譯碼器/控制器系統測試
項目七 各種觸發器原理系統測試
項目八 雙重移位寄存器系統測試
項目九 二一五一十進制計數器系統測試
項目十 二位十進制記數/譯碼器/推動/顯示電路
項目十一 可逆性十進制記數電源電路系統測試
項目十二 N進制記數電源電路系統測試
項目十三 555計時器基本上運用電源電路
項目十四 求微分型單穩態觸發器
項目十五 集成化單穩態觸發器及其應用
項目十六 集成化施密特觸發器及其應用
二）、綜合運用實訓項目
項目十七 光控操縱節能路燈電源電路（電子設備配電線路）（綜合運用）
項目十八 8線傳送數據電源電路（電子設備配電線路）（綜合運用）
項目十九 4位環狀記數節奏產生器（電子設備配電線路）（綜合運用）
項目二十 秒差分信號發生器（電子產品線路）（綜合運用）
項目二十一 急救車/消防車救火聲音報案電路（電子產品線路）（綜合運用）
項目二十二 D/A轉化器將數碼科技轉化成單正負極、雙極性模擬電壓
項目二十三 數控機床變頻式三角波—波形發生器
項目二十四 移位寄存器花燈表明電路（電子產品線路）（綜合運用）
項目二十五 8位優先編碼器競答電路（電子產品線路）（綜合運用）
項目二十六 觸控式登陸密碼電控鎖電路（電子產品線路）（綜合運用）
項目二十七 數字鐘電路（電子產品線路）（綜合運用）
項目二十八 二位十進制記數合乎電路（電子產品線路）（綜合運用）
項目二十九 交通信號燈操縱電路（電子產品線路）（綜合運用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合運用）
項目三十一 光電轉換加/減記數電路（電子產品線路）（綜合運用）
