電子信息技術及感應器綜合性實訓裝置
電子信息技術及感應器綜合性實訓裝置是按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”的需求，依照高職教育教學與實訓規定而研制的綜合性實訓考評裝置，裝置綜合型強，實訓主題鮮明?？捎酶呗氃盒！⒅新殞W(xué)校、中專學校、職業學?！皵?shù)字電子技術”“模擬電子技術”“ 傳感器與檢測技術”等科目的實訓考試大綱規定，它是院校新創建或改建實訓室，快速開設實訓課程內容的機器設備。
一、電子信息技術及感應器綜合性實訓裝置技術規格
1、鍵入開關電源：三相四線～220V±10% 50Hz
2、環境溫度：-10℃～ 40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜0.5KVA
4、凈重：120Kg
5、尺寸：1400mm×700mm×1500mm
二、實訓裝置標準配置及功能

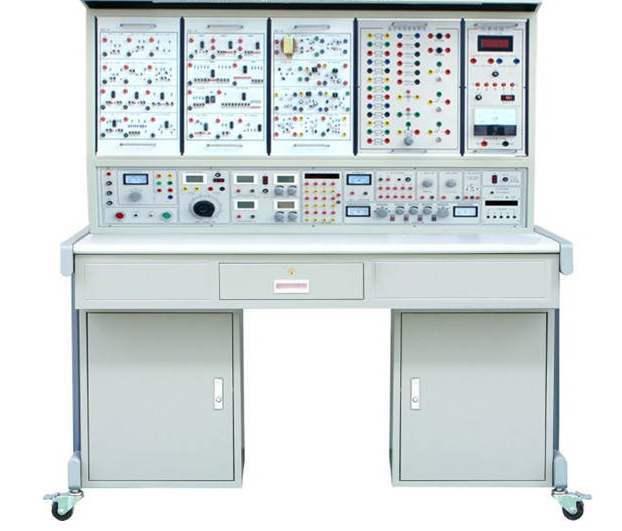

實訓臺主要是由實訓屏、實訓掛箱、實訓桌等構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板，為實訓掛箱給予直流穩壓電源、函數信號發生器、測試儀表及實訓元器件等。
1、開關電源一部分：開關電源鍵入時信號指示燈亮，開啟單相電走電開關,實訓臺開始工作中。
1.1交流電
1.1.1給予低電壓交流電：0V、6V、10V、14V電源插頭各一路及核心電源插頭17V雙路。
1.1.2給予0-240V持續可調交流電，經整流器階段與此同時可獲得0-250V直流穩壓電源，有表標示。
1.2、直流穩壓電源：
1.2.1四路固定不動直流穩壓電源：±12V、±5V，每路都有短路故障、過壓保護功能。
1.2.2二路互相獨立的0-30V持續可調恒流電源可調穩壓電源，內藏式電磁閥全自動換擋，單圈電阻器持續調整，輸出電流量2A，具備預置過流保護保護功能，自行恢復功能。將雙路0-30V開關電源根據適度連接，可獲得輸出0～±30V持續可調或0-60V持續可調開關電源。
2、函數信號發生器：輸出正弦波形、矩形波、三角波
2.1工作頻段：5Hz-550KHz，含五個頻率段。
2.2工作頻率標示：由Hz表立即讀取。
2.3工作電壓輸出范疇：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級損耗：0db，20db，40db，具備持續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，力度持續可調
三角波：5Hz-250KHz＞1V
3、持續記數單脈沖：輸出工作頻率0.5-300KHz。
4、一次單脈沖：每一次可輸出一對正負極單脈沖。
5、聲頻功率放大電路：鍵入聲頻工作電壓不少于10mV，輸出輸出功率不低于1W，聲音可調，里有音響喇叭，用以運算放大器揚聲，也可以作數據信號循跡。
6、七段譯碼器：6組七段譯碼器及相匹配譯碼器表明數碼顯示管。
7、邏輯電平表明：8位LED表明
8、邏輯電平開關：8位開關脈沖信號輸出
9、智能化數顯式直流電數字電壓表1只：選用ICL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動測量范圍，檢測范圍：0-500V。檢測精度為1級。具備文件存儲與查看功能。具備超測量范圍報案、標示及斷開總電原等功能。
10、智能化數顯式直流電數字電流表1只：選用ECL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動測量范圍，檢測范圍：0-5000mA。。檢測精度為1級。具備文件存儲與查看功能。具備超測量范圍報案、標示等功能。
（二）實訓掛箱
DZJ-01 三極管放大電源電路
DZJ-02 場效管及負反饋放大電路（一）
DZJ-03 場效管及負反饋放大電路（二）
DZJ-04 震蕩電路
DZJ-05 差動保護放大儀和功率放大電路
DZJ-06三極管伏安特性與基本放大電路
DZJ-07集成運算放大器運用
DZJ-08 直流穩壓電源電路電路
DZJ-09 三極管與邏輯門
DZJ-10 數字電路設計（一）
DZJ-11 數字電路設計（二）
DZJ-12 A/D、D/A及穩壓電源電路
DZJ-13 綜合運用
（四）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格。實訓桌下邊配有元器件儲存柜，可以放置實訓掛箱，還設置了四個帶剎車的車輪子，有利于移動和固定不動。
（五）電工技術模擬仿真實訓與考核手機軟件（還需提供計算機軟件著作權資格證書）
選用三維仿真技術性大型模擬仿真實訓手機軟件。包含模擬電子技術、數字電子技術的重要實訓新項目。每項可根據需要配有實訓目地、實訓元器件、實訓電源電路、電路圖講解、插電檢測、故障測試等幾種訓練科目。具備三維可視化、智能化系統、全互動的特征，集職業危害、情境化、過程性、互動性于一身。
（六）檢修電工職業資格評定手機軟件（還需提供計算機軟件著作權資格證書）
能進行維修電工職業資格模擬試題，題目類型有單項選擇題，選擇題，操作題，手機軟件有計時評分的功效，有大量模擬試卷，對于一些新奇，靈便考題會對應的同時提供專業型的解題技巧
三、電子信息技術及感應器綜合性實訓裝置實訓課程
（一）仿真模擬電路專業技能實踐
1．二極管的正方向特性
2．二極管的反方向特性
3．二極管的開關特性
4．二極管嵌位器
5．二極管限幅器
6．三極管輸出特性
7．三極管基本上放大器
8．三極管限幅器
9．恒壓源電路
10．直流電源電路
11．三極管開關特性
12．三極管好用電路
13．低頻率小信號放大器
14．帶負荷單級小信號電壓放大
15．工作電壓負的反饋參考點電路
16．串連電流量負的反饋電路
17．串聯電壓負的反饋電路
18．并聯電壓負的反饋電路
19．并聯電流負的反饋電路
20．射極導出電路
21．獨立射極導出電路
22．用電阻器提升發射極電位差
23．用穩壓極管提升發射極電位差
24．用負的反饋清除諧振電路
25．多管小信號放大器
26．多管兩方面放大器
27．結型效管放大器
28．場效管分壓式自閾值電壓電路
29．用電容器損耗高頻率工作電壓
30．射極跟隨器
31．差動放大器
32．扇尾式差動放大器
33．差動鍵入單端導出
34．OTL相輔相成對稱性放大器
35．OTL輸出功率放大器
36．差動鍵入計算放大器
37．RC移相振蕩器
38．PC平臂振蕩器
39．電容式振蕩器
40．石英諧振器振蕩器
41．電容器三點式振蕩器
42．變電器意見反饋式振蕩器
43．雙T選頻互聯網
44．矩形波振蕩器
45．鋸齒波振蕩器
46．正弦波形振蕩器
47．聲頻振蕩器
48．正弦波形余弦波振蕩器
49．差動放大器基本上電路
50．直流電源差動放大器
51．雙電源開關差動放大器
52．單端鍵入單端導出
53．差動鍵入二端導出
54．恒壓源直流電源
55．三管OTL相輔相成對稱性放大器
56．四管OTL相輔相成推挽電路輸出功率放大器
57．集通過率放大器
58．二極管的光電流特性
59．電容器隔直特性
60．三極管基本上變大基本原理
61．共基極電路
62．共發射極電路
63．共集電極電路
64．分壓式電流量負的反饋參考點電路
65．用熱敏電阻器平穩工作部位
66．二極管平穩工作部位
67．共源極變大電路
68．共漏級變大電路
69．共柵壓變大電路
70．同相位計算放大器
71．同相位鍵入保障措施
72．基本上同相位計算電路
73．反向計算基本上電路
74．反向鍵入保障措施
75．同相位鍵入求合計算
76．二端鍵入求合計算
77．反向鍵入求合計算
78．簡單過零較為電路
79．雙限較為電路
80．基本上帶通慮波電路
81．矩形波振蕩器
82．變壓器整流濾波電路
83．橋式整流穩壓管電路
84．倍壓整流器電
85．三端集成化穩壓管
86．三端可調式集成化穩壓管
87．電子器件過濾器
88．持續可調穩壓電源
89．可調穩壓電源軟起動
90．阻容二極管儲發晶閘管
91．電子調壓器
92．可控硅開啟電路
93．具備變大環節可調穩壓電源
94．并接可調穩壓電源
95．串連可調穩壓電源
（二）數據電路專業技能實踐
1．TTL集成化邏輯性大門的主要參數檢測
2．CMOS邏輯性大門的主要參數檢測
3．TTL集成化電級開路門與三態導出大門的運用
4．與、非、或、與非門電路試驗
5．半加器電路實
6．全加器電路試驗
7．RS觸發器試驗
8．D觸發器試驗
9．JK觸發器試驗
10．T觸發器試驗
11．JK型觸發器原理轉化成D觸發器
12．D型觸發器原理轉化成JK觸發器
13．電子計數器試驗
14．MSI移位寄存器及其應用
15．?dāng)?shù)據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．運用門電路組成伺服電機、調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成化計時器檢測與應用
25．CMOS集成化A/D、D/A變換電路試驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合素養學習培訓試驗一一電子秒表
（三）綜合性電路實踐
1．溫度控制電路
2．排氣扇全自動開閉電路
3．光控開關電路
4．光控開關電路開關
5．航空障礙燈
6．歌曲電子門鈴電路
7．電子門鈴電路
8．電子報警器
9．歌曲報警系統
10．拍照閃光燈
11．家庭用小臺燈變光電路
（四）傳感器實驗
1.電阻式傳感器的單臂電橋特性試驗
2.電阻式傳感器的半橋特性試驗
3.電阻器式傳感器的全橋特性實驗
4.電阻器式傳感器的雙臂、半橋和全橋得比較實驗
5.電阻器式傳感器的震動實驗*
6.電阻器式傳感器的電子稱實驗*
7.變范圍式電容器傳感器特性實驗
8.差動式電容器傳感器特性實驗
9.電容器傳感器的震動實驗*
10.電容器傳感器的電子稱實驗*
11.差動變壓器的特性實驗
12.自感現象式差動變壓器的特性實驗
13.差動變壓器性能實驗
14.激勵頻率對差動變壓器特性產生的影響*
15.差動變壓器的震動實驗*
16.差動變壓器的電子稱實驗*
17.光學式傳感器的轉數精確測量實驗
18.光學式傳感器的運動方向精確測量實驗
19.貼近式霍爾元件傳感器實驗
20.霍爾元件傳感器的轉數精確測量實驗*
21.霍爾元件傳感器的振動測量實驗*
22.渦旋傳感器的偏移特性實驗
23.被測體材料對渦旋傳感器特性產生的影響實驗
24.渦旋式傳感器的震動實驗
25.渦旋式傳感器的轉數精確測量實驗*
26.環境溫度傳感器及溫控實驗
27.磁電式傳感器的特性實驗
28.磁電式傳感器的轉數精確測量實驗*
29.磁電式傳感器的應用實驗*
30.壓電式瞬時速度式傳感器的特性實驗
