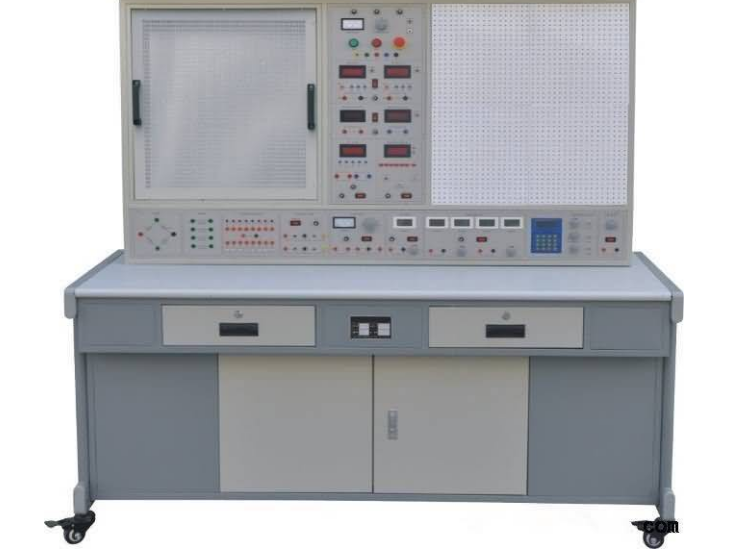

電工技術電力技術實訓裝置
一、簡述
“電工技術電力技術實訓裝置”是一種面對電子器件職業技術培訓檢測的實訓武器裝備。根據實訓課堂教學提高學生的技術性操作技能，提高就業人群的專業技能；根據級別評定也為公司采用專業技術人員提供可靠的重要依據和憑據。本實訓裝置可以提供公辦專科學校和有關職業技術學校電子、電氣設備等相關專業應用。本實訓裝置在融合生活實踐需要與完全吸收過去理論考試工作經驗的前提下，全方位考慮到了電工技術技術工種所需要具備的能力。運用所提供靠譜高品質開關電源、儀表設備程序模塊，他們?yōu)閷?shí)訓的考評帶來了精準的精確測量根據。實訓裝置設計充分考慮了人機對戰學之間的關系，該裝置使用便捷，別具一格。
二、產品優勢
1．集電焊工實訓、電子器件實訓于一體
2．電焊工實訓與電子實訓可以同時開展
3．選用自主創新實訓全透明控制模塊與網孔板結合的方式，實訓新項目拓展靈活方便
三、技術規格
1．輸出電壓：三相四線制380V±10% 50Hz
2.辦公環境：工作溫度范疇-10～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.裝置容積：＜1.5KVA 4.尺寸：1680×700×1630mm3
四、電工技術電力技術實訓裝置標準配置
1．開關電源控制柜
（1）三相交流電流：給予交流電：AC 380V
（2）三相電網電壓標示：根據波長開關心換能夠各自觀查三相電網電壓。
（3）可調式溝通交流輸出：根據波長開關心換，能夠輸出3V、6V、9V、12V、15V、20V。
（4）固定不動交流電輸出：雙14V
（5）可調電源二路：給予二路0～30V持續可調穩壓電源，具備短路故障軟截至自行恢復保護功能，數顯式?！?V/1A、±12V/1A各一路。
（6）直流電源二路：給予二路0～500mA持續可調式直流電源，分2mA、20mA、500mA三檔，較大輸出輸出功率10W，有毫伏表標示，開路、過流保護。
（7）持續記數單脈沖：輸出工作頻率0.5-300KHz，持續可調式。
（8）直流電數字電流表：測量范圍0～200mA，分2mA、20mA、200mA三檔，直鍵開關心換，三位過半數顯，精度為0.5級，具備超測量范圍報案、標示、截?cái)嗫傞_(kāi)關電源等服務。
（9）直流電數字電壓表：測量范圍0～200V，分200mV、2V、20V、200V四檔，直鍵開關心換，三位過半數顯，輸入電阻10M ，精度為0.5級，具備超測量范圍報案、標示、截?cái)嗫傞_(kāi)關電源等服務。 （10）輸出功率輸出信號發生器：
1）選用立即數據工作頻率生成（DDS）造成高精度正弦波形，波形和三角波。選用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
2）正弦波形輸出力度≥10V,輸出特性阻抗50Ω，諧波失真<1%（0.1HZ-- 1KHz）。
3）工作頻段: 0.1HZ~3MHz, 選用電腦鍵盤立即輸入數字設置工作頻率,。
4）輸出力度選用電阻器調整，正弦波形輸出具備20db,40db損耗。
5）波形pwm占空比可調式, 調節范圍：1%-99%調整；波形和三角波選用TTL脈沖信號輸出。
6）頻率計最大測量范圍100MHz，全自動換擋。
（11）九路邏輯電平標示
（12）九路邏輯電平輸出
（13）溝通交流數據毫伏表能對各類波型的幅值開展精準測量，電壓測試范疇0.2～600V，檢測基本上精度做到±1%，測量范圍倍投200mV、2V、20V、200V、600V五檔，直鍵開關心換，三位過半數顯，每檔都有超測量范圍報警、標示及斷開總開關電源作用，檢測工作頻段10HZ～600KHZ，鍵入抗電阻值1M ，輸入電容≤30pf。
（14）真有效值溝通交流數字電壓表一只，測量范圍：0-500V，0.5級，三位過半數顯。
（15）真有效值溝通交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位過半數顯。
（16）輸出功率、功率因數表由2套全智能，快速、高精度A/D變換處理芯片及全數字電路設計組成。能通過鍵控、數顯式對話框完成人機對換的自動控制方式。為了保證測量范圍和測試精度，要被測電壓、電流量瞬時值的抽樣數據信號經A/D變換，選用專用型DSP測算功率因素、無功負荷。輸出功率的測量精度0.5級，工作電壓、電流量測量范圍分別是450V、5A，可測負荷的功率因素、無功負荷、功率因素；還能夠存儲、紀錄15組功率和功率因素的測試報告，同時可逐組查看。
（17）小掛件式網孔板一塊不銹鋼板網孔板，600mm×500mm，可根據需要，將各個元器件放到網孔板上，也可以卸掉組裝別電子器件。
（18）九孔全能電源電路插座：規格型號：600mm×700mm ，電源電路插座由進口的ABS注塑加工成的，表層分布有九孔成一組彼此聯通插口模塊構成，九孔全能電源電路插座底端配有一次性鋁壓鑄而成九孔金屬片，與九孔板表層九孔一組模塊相匹配。元件盒則在上隨意拼裝成試驗電源電路，手腦并用能力很強，開發、拓展創新實驗新項目方便快捷。
（19）電子器件自主創新全透明電子信息技術實訓控制模塊：盒體全透明形象化，蓋子印著歷久彌新元件符號，線框清楚美觀大方。盒體與蓋子選用較科學的壓三合一構造，檢修、拆卸便捷，元件盒插腳由螺帽固定不動脫卸式，維修方便。與九孔全能電源電路插座配套設施進行模電、數電實驗新項目。
（20）電子信息技術實踐應用模塊：實訓配電線路包含數字電路設計、數字集成電路、機、電、聲、光、磁操縱。
（21）生命安全維護管理體系工作電壓型漏電保護裝置：可以對配電線路發生的漏電狀況的保護，使控制屏里的交流接觸器跳電，切斷開關電源。電流量型漏電保護設備：控制屏如有漏電狀況，當漏電流超過一定值后，即切斷開關電源。 2.實訓桌實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全耐磨損高密度纖維板，用以組裝實訓屏和實驗桌，配有五個抽屜柜，各自用以?xún)?chǔ)放專用工具、數字萬用表、輸電線、實訓用電路板、實訓手冊等。
五、電工技術電力技術實訓設備實訓新項目
（一）、專業技能實訓
A：電工技能實訓一部分
1．常見工具使用與鑒別
2．常見導線的連接和絕緣層的修復
3．電鉻鐵的拆卸與電焊焊接能力提升
4．電焊工建筑識圖練習
5．電工布線加工工藝
6．日日光燈電路的安裝接線
7．單相電表立即接線電路組裝
8．單相電表經電壓互感器的接線電路組裝
9．配電板組裝
10．房間內布線
11．室內采光電路組裝
12．?dāng)?shù)字萬用表變換開關的使用和讀值
13．交流電流的測量
14．交流電壓、直流電電流的測量
15．電流計、電流表安裝
16．電阻的測量
17．絕緣電阻表、鉗形電流表接地線電阻檢測儀的應用
18．單相電輸出功率、功率因素的測量
19．三相三線電表立即接線練習
20．三相三線電表經電壓互感器接線練習
21．三相四線電表立即接線練習
22．三相四線電表經電壓互感器接線練習
23．“兩表法”精確測量三相三線制負荷的功率
24．手動式順轉控制線路安裝與維修練習
26．交流接觸器啟動順轉控制
27．具備鎖緊的反轉控制
28．具備過壓保護的反轉控制
29．交流接觸器互鎖的正反轉控制
30．按鍵互鎖的正反轉控制配電線路
31．按鍵、交流接觸器復合型互鎖的控制配電線路
32．按觸器控制Y-△降血壓控制
33．X62-W型銑床主軸與走刀電機的互鎖控制
34．時間控制器控制Y-△降壓起動控制
35．C620-1型數控車床控制線路仿真模擬組裝
B：電子器件專業技能實訓實訓
1．常見儀表設備的應用
2．常見電子元件的識別與檢驗
3．電鉻鐵拆卸與電子電焊焊接能力提升
4．印刷電路板的制作
5．三端集成化穩壓直流電源的制作
6．串連型可調電源的制作
7．低頻信號電壓放大器的安裝與檢測
8．具備負的反饋信號增強器電路的制作與檢測
9．文式橋震蕩器的電焊與調節
10．充電電壓監控電路的制作與檢測
11．電子器件催眠器電路的制作
12．仿真模擬“知了猴”電子器件電路的制作實訓
13．好用語音控制、光控開關省電照明燈具的制作與實訓
14．電子驅蚊器線路制作實訓
15．保護眼睛計時器配電線路
16．視頻語音報警喇叭的制作與實訓
17．推理測試裝置的制作與檢測
18．正負極差分信號的制作與檢測
19．智商競賽搶答器的制作
20．水位報警器電路的制作
21．迷你型閃亮花燈的制作
22．光控開關歌曲電子門鈴
23．好用仿真模擬吹風控制裝置的制作
24．小臺燈變光電路
25．好用CMOS觸碰鑰匙電路
26．自動充電器的制作
27．半導體收音機的安裝與調節
28．助聽的安裝與調節
29．聲、光控開關樓道燈的安裝與調節
30．滅火機器人的安裝與調節
（二）技術性實訓一部分：
A、電工學實訓一部分：
1．電焊工檢測儀表的應用
2．常見器件的鑒別與檢驗
3．線性元件與非線性元件的光電流特性
4．電源外特性
5．電位差值、電壓值的測量
6．電流計和電流表的擴程
7．基爾霍夫定律的認證
8．驗征楞次定律
9．迭加原理與互易定理的認證
10．戴維南定理與諾頓定理的驗征
11．電壓源與電流源的等效變換
12．受控源特性的探索
13．一階電路試驗
14．二階電路的過渡過程
15．科學研究LC元器件在直流和交流電路里的特性
16．負荷得到至大功率的前提條件
17．溝通交流電路參數精確測量
18．正弦函數溝通交流電路中RLC器件的特性
19．RL及RC串連電路試驗
20．RLC并聯諧振電路
21．日日光燈電路連接及功率因素改進
22．三相負載的星、三角接線方法
23．三相電路及輸出功率的測量
24．R-C選頻互聯網的科學研究
25．二端口網絡科學研究
26．三相變壓器試驗
27．互感器電路試驗
28．三相異步電動機的使用與啟動
29．三相電動機繼電器觸碰控制的最基本電路
30．三相電動機Y-△啟動控制試驗
31．三相電動機順序控制試驗
32．三相電動機能耗制動控制試驗
33．簡單的電路
34．電路中各點電位差與定位點的挑選
35．電阻器的串連
36．電阻器的并接
37．電阻器的混聯
38．電阻分壓器電路
39．全電路焦耳定律
40．電橋電路的應用與牛頓第二定律
41．節點電壓法
42．控制回路工作電壓法
43．支路電流法
44．RCL并接電路
45．串連電路
46．變電器結構與原理
47．基爾霍夫第一定律
48．基爾霍夫第二定律
49．日日光燈電路基本原理
50．?dāng)U張電壓表量程
