電氣安裝與維護實訓考評裝置
一、簡述

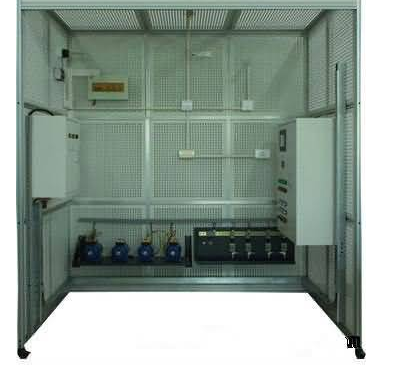

電氣安裝與維護實訓考評裝置，是依據加工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓評定規定，而開發出來的一種通用性實訓服務平臺。特別適合于各種高職院校和技術學校維修電工和電氣安裝工、別的有電氣安裝布局規定專業的作為公共服務平臺應用。選用鋼質網孔板鋼質專用型鋁型材跳軸成的，安裝有自鎖式萬向輪，便捷移動和應用。裝置表層靜電噴塑，顏色沉穩。裝置裝有專用型開關電源臺。裝置設計方案高度以自我立在一級折疊梯子就可以便捷操控的高度，既安全性又可使使用人體會到施工工地自然環境。橫著、叢向總寬適宜，能夠模擬現場線路轉為布局。網孔板可以方便拆下來。為了方便隱敝建筑施工，鋼質架構仿工程建筑裝修隔斷用輕鋼龍骨吊頂?shù)脑黾涌倢捑牟邉?，含有穿管口，?yīng)用束線帶固定不動穿線管，在搭出網孔板時可以用壁疏引出來輸電線穿進明管暗盒。配套PVC管彎管器，可便捷對PVC管卷成90度?？梢赃M(jìn)行電焊工安裝。如電纜橋架安裝、PVC管安裝、吊頂燈、日光燈座、日日光燈、開關、電源插座、配電柜、控制柜等，裝置也包含有溝通交流異步電機、直流電機、伺服電機、、溫度控制儀、熱電偶、PLC、變頻調速器觸摸顯示屏等控制和受控對象。此系統每一個實際操作組配套設施一可移動工程車和元器件柜，有利于對器件的存放和安裝工程施工。有效解決了學校在一般墻壁上所進行的安裝培訓的內容應用不便、實訓范疇窄的難題。具備拼裝靈活方便的特征，能夠結合學校的具體教學環境構成，2人組、單層、度組成都是基于2個0.8米基本組合模塊，協助裝有0.2米、0.4米組成模塊，產生不一樣長度組成，以滿足不同的課堂教學場所。能夠?yàn)樗姽こ贪惭b工等具有電氣安裝標準的各個崗位群給予實訓考評。
二、性能參數
1、工作電源：三相五線 供電系統 AC 380 V/220 V ±7.5% 50 Hz；
2、辦公環境：用絕緣層木地板（或使用絕緣層毛毯）；
3、實訓裝置主網孔板規格：長（mm）×寬＝798×768
4、實訓裝置尺寸：見配置清單
5、實訓裝置原材料：厚鋼板。不銹鋼厚度
6、較大功率損耗 ≤1.5KW
7、安全性保障措施：具備接地系統、過電流、負載、漏電保護器作用，符合相關的國家行業標準。
三、電氣設備安裝與維護實踐考評設備配備
（一）設備截面尺寸：2人組教學設施設備（單層）：長2006mm×寬1003mm×高2410mm
別的構造參照規格
2人組教學設施設備（單層）：長2810mm×寬1003mm×高2410mm
1、配電柜一部分
1三相四線有功電表DT862-4只15A,接線端子排聯接安裝在配電柜內
2防護開關HG1-32/30只13極，30A齊上
3走電型氣體開關DZ47LE-32只13P N齊上
4氣體開關DZ47-63/C6只13P齊上
5走電型氣體開關DZ47LE-32/C6只11P N齊上
6指示燈AD58B-22D只3黃、綠、紅各一只齊上
7配電柜殼體450mm×520mm×220mm只1
2、照明燈具模塊
1日日光燈部件T5一體化21W（帶罩）套1 散裝傳出
2節能燈管9W只2 齊上
3高壓鈉燈110W套1含燈口及電子鎮流器和燈蓋齊上
4螺旋燈平燈口E27只2 齊上
5語音控制開關86型只1 齊上
6泰力1插118型只2 齊上
7泰力2插118型只1 齊上
8泰力1開118型只1 齊上
92開86型只2 齊上
103開86型只2 齊上
11客廳吸頂燈21W只1配節能燈管齊上
12觸碰開關86型只1 齊上
13底盒86型只5 齊上
14明盒86型只3 齊上118型只1 齊上
15白版86型只2 齊上
16人體感應開關 只1 齊上
3、電器控制箱
1塑殼開關NM1-63S/320020A只23極安裝在降低箱里
2交流接觸器CJX2-0910/220V只5 齊上
3輔助觸頭F4-22只3 齊上
4PLCFX1N-24mR只1 齊上
5變頻調速器三菱/0.75KW只1 齊上
6時間控制器ST3PF-2 30S AC220V只12組斷電延時齊上ST3P C-A 30S AC220V只11組瞬動、1組延遲齊上
7熱繼器JR36（單獨安裝）只20.4A(調節范圍0.25~072A) 2只齊上
8溫度控制儀E5CZ-C2MT只1 齊上
9觸摸顯示屏TPC7062K只17寸五顏六色屏（昆侖通泰）安裝在降低箱里
10安裝滑軌C45條 多個齊上
11指示燈AD58B-22D只5鮮紅色齊上
12按鍵開關LA68B-EA35只10紅、綠各5只齊上
13緊急停機開關LA68D-11ZS只1鮮紅色齊上
14旋紐開關（挑選開關） LA68B-ED35只23擋齊上
16控制柜殼體500mm×700mm×230mm只1
4、電機
1三相交流異步電機YS5024(Y-△)只1 在電機底板上
2三相交流異步電機YS5024(Y-△)帶離心式開關只1 在電機底板上
3三相交流異步電機（單速180W）YS5012/4單速電機只1 在電機底板上
4單相電電機電機 （含電容器）在電機底板上
5它勵直流電機DC220V/50W只1 在電機底板上
5、傳感器支架
1行程安排開關YBLX-ME/8104只4見工程圖紙安裝在傳感器支架上
2電容傳感器傳感器CSB4-18M60-EO-AM只1見工程圖紙安裝在傳感器支架上
3電容式傳感器GH1-1204NA只1見工程圖紙安裝在傳感器支架上
4光學式傳感器GH3-N1810NA只1見工程圖紙安裝在傳感器支架上
5環境溫度傳感器（熱電偶、熱電阻）Pt100只1與溫度控制器配套設施散裝傳出K型（￠5×50×550）只1
6、配電線路器械
1PVC管Φ16根23米散裝傳出
2PVC直達Φ16只10 齊上
3PVC杯梳Φ16只30 齊上
4束線帶3×100mm包11000只/包齊上
5M4*20螺釘（戴帽）200只/安全套1帶2只平墊圈、齊上
6行線槽3025根22米/根齊上
7絕緣導線BVR1.5mm㎡盤3紅、綠、黃各1盤齊上BVR1.0mm㎡盤2藍、兩色個1盤齊上
8PVC電線槽40×20mm根23米/根（乳白色）齊上25×15mm根23米/根（乳白色）齊上
9金屬線槽50×30系列產品套1 齊上
10異形號碼管1.5mm米6 齊上
11冷壓叉SVΦ1.5只280紅、綠、黃各80只，藍、黑各20只齊上
12纏繞帶Φ10（10米/包）包2 齊上
13管箍16U型只30 齊上
14自攻螺絲Φ6×15mm只100 齊上
7、電工儀表
1斜口鉗125mm把1 散裝傳出
2剝線鉗 把1 齊上
3端子壓線鉗 把1 齊上
4電焊工鉗200mm把1 齊上
5一字螺絲刀Φ4×100mm把1 齊上
6十字螺絲刀Φ4×100mm把1 齊上
7試電筆螺絲起子500V把1 齊上
8數字萬用表MF47盤3 齊上
9鋁合金型材折疊梯子1.5米多付1 齊上
10平挫刀200mm根1 齊上
11卷尺3m只1 齊上
12電工刀常用105mm把1 齊上
13鋼板尺300mm把1 齊上
14角尺200mm把1 齊上
15活動扳子6吋把1 齊上
16六角扳手 套18套裝齊上
17手鋸弓 架1 齊上
18手帶鋸條細牙齦10 齊上
19PVC管彎管器 根1用以Φ16PVC管彎頭齊上
四、電氣設備安裝與維護實訓考評設備實訓新項目
1、配電箱安裝
2、配電柜安裝
3、日光燈的安裝
4、日光燈安裝
5、客廳吸頂燈安裝
6、環保節能燈的安裝
7、金屬鹵化物燈安裝
8、PVC管的處理與布局
9、PVC管的裝線
10、開有關于插座的安裝
11、配線箱安裝
12、配電線路分派設計方案
13、施工工藝的學習和練習
14、工地施工安全規定學習和練習
15、兩地控制一盞燈
16、電線槽監控施工練習
17、隱敝建筑施工練習
18、防護開關的組裝
19、電力線路的布線實訓
1) 金屬線槽的搭配與安裝實訓；
2) 塑料線槽的鋪設實訓；
3) 金屬線管的鋪設實訓；
20、電器控制箱安裝
21、電氣設備控制電路組裝實訓
1) 三相異步電動機直接起動、停車控制電路連接；
2) 交流接觸器互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
3) 按鍵互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
4) 按鍵、交流接觸器互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
5) 三相溝通交流異步電動機Y-△（手動式轉換）運行控制電路的連接；
6) 三相溝通交流異步電動機Y-△（時間控制器轉換）運行控制電路的連接；
7) 轉子繞組串聯電阻運行控制電路的連接；
8) 三相溝通交流異步電動機能耗制動控制電路的連接；
9) 三相溝通交流異步電動機反接制動控制電路的連接；
10) 幾臺（3臺以下的）電動機次序控制電路的連接
11) 電動機來回行程安排控制電路的連接；
12) 直流電機的正反轉控制；
13) 直流電電機的變速試驗；
14) 數控車床控制電路的連接；
15) 電葫蘆控制電路的連接；
16) 三相溝通交流異步電動機既可以啟動，又可持續旋轉的控制電路連接；
17) 兩個地方控制電路的連接；
18) 按鍵轉換的單速電動機調速控制電路的連接；
19) 時間控制器轉換的單速電動機調速控制電路的連接；
20) 離心式開關協調的反接制動控制電路的連接；
22、變頻器面板作用基本參數及使用實訓；
23、變頻調速器對電機點動控制、起停操縱；
24、電機轉速比兩段操縱；
25、直流、變頻式切換控制；
26、根據模擬量控制的電機開環變速；
27、根據控制面板操控的電機開環變速；
28、變頻器的保護與報警功能實訓；
29、根據PLC的變頻調速器開環變速；
30、PLC控制電機順序啟動；
31、PLC控制三相異步電動機Y-△啟動電路；
32、觸摸顯示屏的基本參數；
33、觸摸顯示屏的程序編寫；
34、觸摸顯示屏、PLC、變頻器的綜合性實訓；
35、二相混合步進電機電機控制；
36、CA6140數控車床電源電路智能化實訓
37、M7120數控磨床電源電路智能化實訓
38、X62W萬能銑床智能化實訓
39、T68銑床智能化實訓
