電焊工、模電、數電、電拖、單片機、PLC傳感器技術綜合性實訓考評設備
電焊工模電數電電拖單片機PLC傳感器技術綜合性實訓考評設備是我公司按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”的需求，依照高職教育教學與實訓規定而研制的商品，實訓內容包括“電路圖分析”“電工技術”“電工學”“模擬電子技術”“數字電子技術”“電機控制系統”“繼電器觸碰操縱”“單片機技術性”“PLC可編程控制與應用”“傳感器技術及應用”，實訓主題鮮明，構造合理，一機多用，大大的節約試驗室，降低管理者。經濟收益明顯。該裝置適宜高職院校、中職學校、高等?？啤⒅袑W(xué)校、職業學校等新創建或改建實訓室，為?？焖匍_設實訓課程內容帶來了最理想的課堂教學實訓機器設備。
一、電焊工模電數電電拖單片機PLC傳感器技術綜合性實訓考評裝置主要特點及安全防護管理體系
1、實訓新項目選用掛廂式與網眼板式結構，易拓展一個新的實訓新項目，貼近工業生產當場，悟性高，充分運用學生們的能動性。
2、實訓屏上配有工作電壓型漏電保護開關和電流量型漏電保護開關，控制柜內一有短路問題，即傳出報警并斷開總開關電源，保證實訓安全性開展。
3、實訓屏上380V溝通交流輸出處配有單片機全程控制的一套過流保護裝置，兩色、電線間立即短路負載，電流量超出預設值，系統軟件即報警并斷開總開關電源，確保設備的安全性。
4、檢測儀表精確度高，選用智能化、智能化系統方式、符合現代檢測儀表發展前景。
5、綜合型強，實訓主題鮮明，一機多用，經濟收益明顯。
6、PLC可編程控制實訓包括工控設備組態，仿真教學手機軟件，實訓目標主要采用實體演試，可直接地開展PLC命令練習。
7、單片機模塊可以完成51/96/8088/8086系列產品所有軟、硬件配置實訓，可模擬仿真8031/32/、87/89/51/52、89C1051/2051、80C196KB等CPU，功能齊全。
8、具備按時與常見故障頻次紀錄作用，使實訓與考核有一個統一的標準。
二、技術規格
1、鍵入開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、凈重：200Kg
5、尺寸：1600mm×700mm×1500mm
三、電焊工模電數電電拖單片機PLC傳感器技術綜合性實訓考評設備標準配置及功能

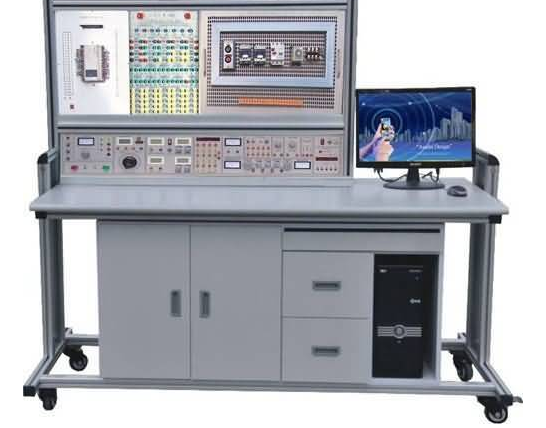

本實訓臺主要是由實訓屏、實訓掛箱、網孔板、實訓桌直到構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板，為實訓掛箱給予交流電源、可調電源、直流電源、函數信號發生器、測試儀表及實訓元器件等，主要作用如下所示：
1、控制及交流電源一部分
（1）給予三相固定不動380V交流電源，由組成開關獨立控制其輸出，兩色、電線間立即短路負載由單片機全過程自動監測全自動維護。電流量型工作電壓型走電開關開啟后由啟動和停止按鈕操縱實訓臺工作電源。具備報警和校準作用。
（2）給予單相電0～250V/2A持續可調式交流電源一路（配置一臺0.5KVA單相電交流穩壓器）。與此同時經整流器階段可獲得一組0-240V持續可調直流電源，有表標示輸出電壓值。
（3）給予2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低電壓交流電源，電流量1.5A。
（4）給予～220V電源插座2只，為外界儀器設備給予工作電源。
（5）配置實訓用250V/30W日光光管及支撐架一套。
2、直流穩壓電源一部分
（1）兩路恒流電源可調穩壓電源，二路輸出工作電壓均是0-30V，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護保護功能，輸出有0.5級數字電流表、電流表標示，工作電壓穩定性10-2，負荷穩定性10-2，紋波電壓5mv。
（2）低電壓可調電源： 5V，電流量0.5A，有表標示。
3、函數信號發生器：輸出正弦波形、矩形波、三角波
（1）工作頻段：5Hz-550KHz，含五個頻率段。
（2）工作頻率標示：由Hz表立即讀取。
（3）工作電壓輸出范疇：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級損耗：0db，20db，40db，具備持續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，力度持續可調式
三角波：5Hz-250KHz＞1V
4、持續記數單脈沖：輸出工作頻率0.5-300KHz。
5、一次單脈沖：每一次可輸出一對正負極單脈沖。
6、儀表盤一部分
（1）真有效值溝通交流數字電壓表一只，檢測范圍：0-500V，0.5級，三位過半數顯。
（2）真有效值溝通交流數字電流表一只，檢測范圍：0-2000mA，0.5級，三位過半數顯。
（3）直流電數顯電壓表一只，檢測范圍：0-200V，0.5級，三位過半數顯。
（4）直流電數顯電流表一只，檢測范圍：0-2000mA，0.5級，三位過半數顯。
（5）單相電全智能輸出功率、功率因數表
由一套全智能，快速、高精密A/D變換芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換作用控制模式。為了保證檢測范圍和測試精密度，要被測電壓、電流量瞬時值時的抽樣數據信號經A/D轉換，選用專用型DSP測算功率因素。輸出功率檢測精度0.5級，工作電壓、電流量測量范圍分別是450V、5A，可測負荷的功率因素、功率因素及負荷的特性；還能夠存儲、紀錄15組功率和功率因素的檢測結果數據信息，同時可逐組查看。
（6）指南針直流電微安表一只，測量范圍100uA，精密度1.5級。
7、七段譯碼器：6組七段譯碼器及相匹配譯碼器表明數碼顯示管
8、邏輯電平表明：8位LED顯示屏
9、邏輯電平開關：8位開關脈沖信號導出
10、試驗管理工具
平常做為數字時鐘應用，具備設置實訓時長、按時報案、關閉電源作用，除此之外自動記錄因?yàn)椴季€或操作不正確所造成的走電報警總頻次，給學生實訓理論考試提供一個統一的標準。
（二）實訓掛箱五金交電
A、電焊工一部分
1、DGJ-01 整流電路基本概念掛箱（一）
2、DGJ-02 整流電路基本概念掛箱（二）
3、DGJ-03 溝通與光電路電路基本概念掛箱（三）
4、DGJ-04 溝通交流三相負載掛箱（四）
5、DGJ-05 基本規律定律掛箱（五）
B、數電、模電一部分
1、DZJ-01 三極管放大電源電路
2、DZJ-02 場效管及負反饋放大電路
3、DZJ-03 集成運放大器運用（一）
4、DZJ-04集成運放大器運用（二）
5、DZJ-05集成運放大器運用（三）
6、DZJ-06 諧振電路和功放電路
7、DZJ-07 可調電源電源電路
8、DZJ-08 數字電路設計
9、DZJ-09 綜合性實訓
C、PLC一部分
（1）PLC服務器掛箱
配備三菱FX1N-40mR服務器、集成化數字信號I/O（24路數字量輸入，16路數字信號導出），RS-422通信口、SC-09通信編程電纜及變換輸出口、開關等。任意配備仿真教學軟件及工控設備組態。
（2）PLC實訓掛箱
1．八段譯碼器表明、天塔之星
2．交通指示燈自動控制和手控
3．冷卻塔水位線自動控制系統
4．自動控制成形機
5．自動控制軋鋼機
6．多種多樣液態全自動混和
7．自動送料裝車系統
8．郵件分揀機
9．四層電梯控制系統
10．機械臂自動控制系統
11．?dāng)?shù)控加工中心自動控制系統
12．五相步進電機控制系統軟件
D、單片機設計：配務51/96/8088/8086等CPU的單片機設計、微型機，所有軟、硬件配置掛箱一套。
E、傳感器：傳感器掛箱一套（包含：光學式傳感器、溫度式傳感器、壓阻式工作壓力傳感器及光學、溫度、壓阻式傳感器變換電源電路）
F、網孔板及電氣控制系統電子器件
配備網孔板1塊，三相漏電開關1把，斷路器5只，直流接觸器4只，時間控制器1只，熱繼器1只，倒順開關1只，行程安排開關4只，雙投漏電開關1只，外殼按鍵2只，單相電表1只，鐵芯變電器1只，接線端子20孔。
G、三相鼠籠式交流電動機2臺
H、電極連接線一套
I、斜口鉗、螺絲起子、剝線鉗等設備一套
（三）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格。
四、實訓課程
（一）電工技術專業技能實踐
（1）直流電電路基本概念
1．電工儀表的使用與數據誤差計算
2．降低儀表盤數據誤差的辦法
3．伏安法測電阻
4．開關電源外特性的測量
5．電阻器的串并混聯
6．電流計原理
7．電流表原理
8．電壓表原理
9．焦耳定律
10．互易定理
11．載維南定律
12．諾頓定理
13．惠斯通電橋
14．負荷得到至大功率的前提條件
15．電阻器與濕度的關聯：用伏安法未出鎢絲在各個工作電壓中的電阻值
16．基爾霍夫第一定律
17．基爾霍夫第二定律
18．電路中電位差的測量
19．迭加基本定律
20．室內樓梯開關兩個地方控制
21．工作電壓控制電流源
22．工作電壓控制電壓源
（2）溝通與等效電路基本概念
1．串并聯電路
2．電容器串并混聯電路
3．電容器C在交直流電源中的重要性
4．單相交流電路
5．日日光燈電路連接
6．功率因數補償?shù)霓k法
7．溝通交流電路參數精確測量
8．正弦函數溝通交流電路中RLC器件的特性
9．電焊變壓器基本原理
10．變壓器空載試驗
11．變電器有載試驗
12．溝通交流互感器原理
13．互感器基本原理
14．磁耦合線圈的反接
15．磁耦合線圈的順接
16．三相負載星型連接
17．三相負載三角形連接
18．星型和三角形電路的等效電路交換
19．星型和三角形交換
20．串聯諧振電路
21．RC選頻互聯網
22．一階RC電路的過渡過程
23．一階RL電路的過渡過程
24．二階電路的回應
25．RL串連電路
26．RC串連電路
27．RCL并接電路
28．電感器在交直流電源中的重要性
29．插電關閉電源自感現象
（3）電氣設備控制
1．三相鼠籠式異步電動機的應用
2．三相異步電動機自動運行控制
3．三相異步電動機啟動控制
4．三相異步電動機鎖緊控制
5．交流接觸器互鎖的正反轉控制
6．交流接觸器和按鍵雙向互鎖正反轉控制
