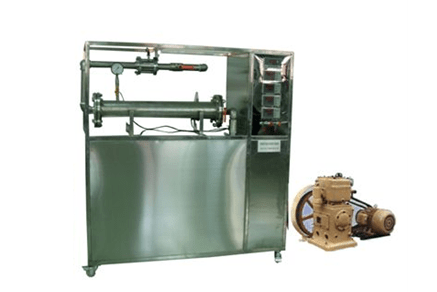

安全閥泄放性能測定實驗裝置

安全閥泄放性能測定實驗裝置敘述

1、定安全閥在運行情況下的排出壓力，制作安全閥開啟前后壓力轉變曲線圖。

2、測定安全閥在額定值排出壓力中的排量，制作安全閥的排量曲線圖。

安全閥泄放性能測定實驗裝置性能參數

1、空壓機： 1臺。安全閥開啟壓力0.5MPa回座壓力0.4MPa 瀉氣量 3.5m3/h

2、儲氣瓶：不銹鋼板 0.3 m3 Pm=0.85MPa 1個

3、調節閥：不銹鋼板 DN40 PN1.6 MPa 1個

4、智能變送器：0—100℃ 2臺

5、壓力智能變送器：0—1.6 MPa 2臺

6、變送器：0—100 KPa 1臺

7、壓力表： 1.6 MPa 2臺

8、不銹鋼板：D=40mm，d=10mm 1臺

9、實驗器皿：φ300mmP=1.0 MPa 1臺

10、安全閥試樣：Pf=0.5 MPa 2臺

11、不銹鋼閥門：1套

12、不銹鋼管材：1套

13、控制箱：長×寬×深：1400×600×1400mm，內組裝漏電保護器氣體開關、電流量型漏電保護開關，開關開關電源等。1臺
