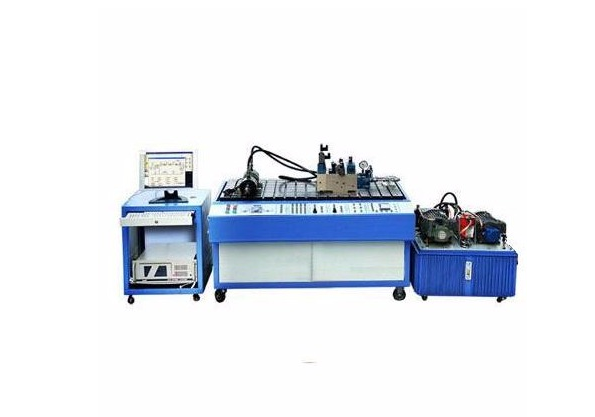

電液占比與電液伺服性能檢驗綜合性實驗臺
電液占比與電液伺服性能檢驗綜合性實驗臺由工作臺.泵房.寫字桌構成。選用“虛以儀器設備”技術性，應用虛以儀器設備測控技術和多種控制方法的新一代液壓產品，能靠譜進行電液伺服和電液占比全面的閉環控制系統.電液伺服閥和電液比例電磁閥的性能檢測，及其液壓件性能檢測。是液壓機課程中必不可少的商品。
電液占比與電液伺服性能檢驗綜合性實驗臺特性
1.選用移動電動液壓泵，雙泵提供的油，儲能器穩壓管，壓力差意見反饋穩壓載入，髙壓油過濾器過慮，風冷卻器和電加熱器溫度控制。
2.采用性價比電子計算機，規范DAQ數據采集模塊，高性能感應器，高效率的技術專業測控技術手機軟件構成“單片機應用”自動控制系統。
3.突顯“手機軟件便是儀器設備”的定義，設計方案作用更加豐富，具備更真實友善軟面板的頻率計和紋號檢測儀等“單片機應用”取代昂貴傳統式儀器設備。
4.具有強大的數據收集和處理作用，可實時采集工作壓力、總流量、偏移、環境溫度高信號，同時可方便快捷的完成文件存儲、縮小及表明。
5.硬件配置，手機軟件均采用防影響對策，保證系統運作可以信賴。
6.選用模塊化設計、規范化等開放式結構和技術性，保證系統的可維護性和可擴展性。
7.實際操作櫥柜臺面選用生鐵控制面板經精制作而成，平面圖組裝，確保實驗的穩定及數據的準確性。
電液占比與電液伺服性能檢驗綜合性實驗臺實驗具體內容
1.電液伺服閥的基本上特性實驗；
1）滿載總流量特性
2）負荷總流量特性
3）工作壓力增益值特性
4）內部結構泄漏特性
5）工作頻率特性
2.電液比例電磁閥基本上特性實驗；
1）穩定操縱特性
2）穩定負荷特性
3）單位階躍響應特性
4）相頻特性特性
3.電液占比流量閥實驗；
1）穩定操縱特性實驗
2）穩定負荷特性實驗
3）輸入電流單位階躍響應特性實驗
電液占比與電液伺服性能檢驗綜合性實驗臺性能參數
定量分析軸向柱塞泵，型號規格YB1-10
標準壓力6.3Mpa
排氣量10ml/r
轉速比1450r/min
驅動功率2.2KW
定量分析軸向柱塞泵，型號規格YB1-6
排氣量6ml/r
轉速比1450r/min
標準壓力6.3Mpa
驅動功率1.5KW
