液壓裝載機械實訓臺, PLC控制液壓與氣動實訓裝置

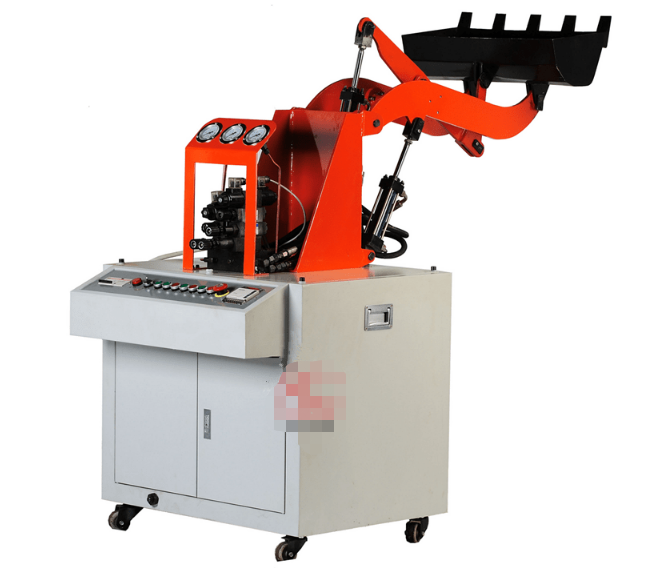

液壓運載機械實訓臺

液壓裝裁機是機械施工中最主要的機械，它廣泛用于建筑、工程施工修路、水力發電工程項目、國防安全防御工事等土石方施工及其礦山開采運載工作。裝裁機做為走動機械廣泛應用于土方回填裝運、砂石料、疏松貨物和大堆商品的運載、提高運輸工作上，裝裁機也具備輕微鏟掘水平。近些年高新科技電子信息技術在液壓技術性上的應用，使工程項目機械、工程建筑機械綜合性技術實力愈來愈高，提升了這種機械的使用可靠性、實際操作安全系數、舒適性和使用期限，其適應能力比較強。

一、實驗新項目

1、液壓傳動系統各元構件結構與原理觀看、拆卸實驗。

2、液壓運載機械演試控制實驗。

3、PLC軟件仿真演試及控制實驗。

4、可程序編程控制器（PLC）電氣設備控制實驗：機-電-液一體控制實驗。

二、實驗具體內容

1、液壓運載機械演試控制實驗

1）放料工作，鏟斗裝物后搖臂缸外伸，使鏟斗翻轉，動臂提高；

2）倒料工作，鏟斗卸物（拐臂縮回去，使鏟斗轉為），動臂降低。

2、可程序編程控制器（PLC）電氣設備控制實驗：機-電-液一體控制實驗。

1) PLC命令程序編寫、子程序編程設計；

2) PLC編程軟件的學習和應用；

3) PLC與計算機通信、在線調試；

4) PLC在液壓傳動系統控制中的運用及其控制計劃方案的改善。

三、性能與特性

1、實驗臺選用冷軋板（再經過靜電噴塑、防銹處理）制做，臺型構造，控制實際操作于一體。

2、電氣操作控制為下置式，液壓站放置在液壓臺主柜里?？傮w結構緊湊，融洽，合理布局別具一格，經濟實用，能夠4-6人實驗。

3、運載機械按實體占比減少的全金屬構件，實驗時運行液壓系統軟件依據實驗規定模以實際操作機械開展工作。

4、運載機械是按照實物產品結構和縮小比例加工而成，可以真切地反映其機械的具體工作狀況，使學生能夠在實驗中充分了解其機構各部位的構造與原理。

5、實驗控制選用手動式控制和自動控制兩種形式。

6、實驗構件選用抗壓橡膠軟管，工作壓力可以達到25Mpa。

7、帶三相漏電保護器、電壓380V/220V，對地電壓漏電電流超出30mA即關閉電源；電氣設備控制選用直流電24V開關電源，還帶有過電壓保護，避免操作失誤毀壞機器設備。

四、關鍵性能參數

電動機型號：M3P4H523 輸出功率：2.2KW 轉速比：1420r/min

油泵型號：VAI-15F-A3 標準壓力：7Mpa 設計流量：8ml/rev

尺寸：1550×650×1800mm
