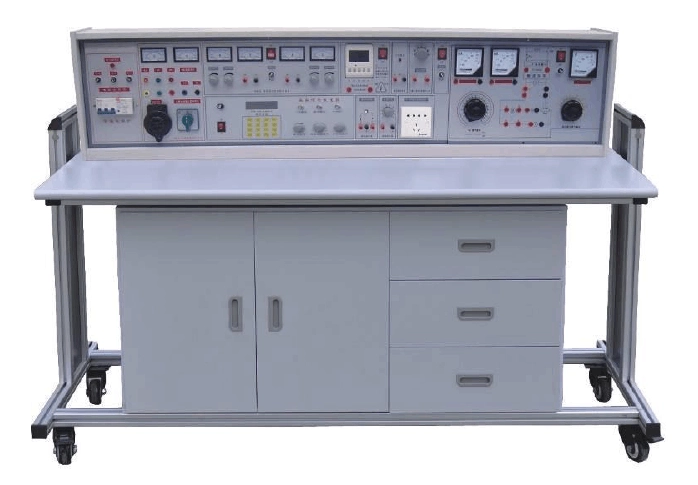

電路剖析實驗臺
一、系統簡介
電路剖析實驗臺是結合電路分析實驗教學理念，參考已有的課堂教學實驗商品，由同濟大學教師明確提出設計并改善而成。這款商品參考了中國流行產品設計特性，匯總學校在實驗課程內容中發現的問題，有目的性的加以解決。商品秉著實驗設計型、商品堅固型、實際操作靈便型，緩解教學中教師的工作抗壓強度，提高學生的操作能力為主要目的。
實驗系統為實驗室一體化整體規劃，對實驗新產品的存放、存放統一設計，配備有模塊儲存箱。實驗完成后，按照要求把實驗物件放置到統一的計劃部位，有利于查驗也使得實驗室干凈整潔化一。
※模塊化電路，關鍵知識要點電路開放，電路方式、元件選擇、標值尺寸均需要學生設計制作挑選，真實存在設計方案類產品。配套設施完整的元件庫，庫文件元件豐富多彩，融合電路的開放構造，學生們可以自行從元件庫文件挑選電阻器、電感器、電容器等元件，運用到系統內。電路元件選用直插電阻器，電感器、電容器選用100V之上抗壓直插元件，提高產品的總體堅固性，機器設備不容易毀壞。
二、系統軟件主要特征
1、模塊化設計。一個實驗配備一個電路模塊，實驗時擺放究竟座，非實驗?zāi)K保存到存放箱里，有效預防非實驗?zāi)K的人為破壞。
2、實驗設計型。電路外形設計即達到認證實驗的需求，并且也把開放型電路計劃好，添加開放型處理芯片管座、面包板、數據信號連接、元件庫等，可便于學生們出手構建電路和測試。
3、電路型號和流程表標識清楚。芯片引腳和電性能標識清楚，便捷學生們鑒別。
4、統一存儲。實驗底版、開關電源等封裝形式在底箱中，按學生們工序擺放，其他實驗板一種一個存放箱統一儲存，存放工整、方便快捷。
三、性能指標
1、工序箱為38*40*35CM有利于實驗室擺放
2、開關電源12V、-12V、VCC獨立供電，含有emi濾波器和自動過壓保護作用
3、實驗板包含了以下電路：
MD01號板 電路剖析底版 此板中涉及到的電路有：
供電系統電路：
1、 5V，1A，帶自修復維護電路。
2、-5V，1A，帶自修復維護電路。
3、5V，3A，帶自修復維護電路
可調式電壓源電路
1、0－12V 持續可調式 一路
2、0－12V 持續可調式 二路
3、5V固定不動導出三路
直流電源電路
1、10mA直流電源一路
公共性電阻器、電阻器區
1、常見電阻器及插口 10
2、高精密電阻器 2個
3、可調電阻 10K 2個公
公共性電感器、電容器區
1、常見電感器6個
2、常見電容器6個
公共性二極管、開關區
1、二極管3個
2、開關量3個
自行設計與數據信號轉接口區
1、面包板1個
2、數據轉換口10個
模塊實驗?zāi)K組裝區
1、組裝模塊實驗?zāi)K
模塊電路模塊
MD02 號板 線型與離散系統元件光電流特性檢測與串聯諧振電路實驗?zāi)K
1、線型與離散系統元件 二極管 線性電阻 燈構成
2、串聯諧振電路元件 電阻器 電容器 電感器構成
MD03 號板 基爾霍夫定律 戴維寧基本定律實驗?zāi)K
1、基爾霍夫定律實驗電路
2、戴維寧基本定律實驗電路
MD04 號板 動態性電路實驗與正弦函數電路主要參數測量實驗?zāi)K
1、RC一階電路過渡過程實驗電路
2、正弦波形震蕩電路
MD05 號板 互感器電路與二端口網絡實驗?zāi)K
1、互感器藕合電路
2、二端口網絡檢測電路
四、可完成的實驗
(l)線型與離散系統元件的光電流特性。
(2)電位差以及與工作電壓聯系的科學研究。
(3)基爾霍夫定律。
(4)疊加定理。
(5)電壓源與電流源的等效變換。
(6)戴維南及諾頓定理。
(7)受控源VCVS、VCCS的實驗。
(8)典型性電子信號的分析和精確測量。
(9)RC一階電路的回應檢測。
(10)二階電路的回應檢測。
(1l)RC選頻互聯網特性檢測。
(12)R、L、C元件在正弦函數電路里的特性實驗。
(13)R、L、C并聯諧振電路的探索。
（14）R、L、C串聯諧振電路的探索。
(15)多口網絡檢測。
