過程控制綜合實驗裝置

全過程控制綜合性實驗設備

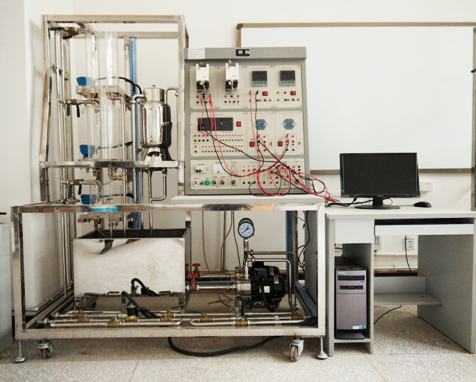

 全過程控制綜合性實驗設備為了適應大學本科基本上課堂教學而精減開發經濟實用的一個過程控制實驗設備，由實驗?zāi)繕?biāo)系統軟件，儀表盤控制屏和實驗桌構成，可以完成《全自動控制基礎理論》、《全過程控制》、《自動化儀表》、《集散中心控制》、《PLC可編控制》、《單片機設計控制》、《電子計算機控制》等科目所開的實驗新項目。集跨領域、跨學科技術性于一體，充分展現了實驗裝置創新性、開放性和結構的多元化。

一、性能指標：

1、工作中電源板：單相電三線220V±5% 50Hz

2、尺寸：175χ70χ150cm

3、整個設備容積：<5KVA

4、控制數據信號：工作電壓1-5V

二、實驗裝置配置：

1、開關電源控制屏(鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板)

(1) 溝通交流電源面板：給予實驗所需要的三相四線～380V、三路單相電～220V開關電源，總開關電源由三相鎖匙開關控制，電網電壓由三只交流電壓表監示，三相帶燈斷路器做為斷相標示。配有漏電保護器氣體開關、工作電壓型漏電保護開關、電流量型漏電保護開關。此外，還設置了計時器兼報案錄像儀，給學生實驗技能考評提供一個統一的標準。

(2) 執行器及I/O數據信號插口控制面板：

執行器有三相晶閘管移相調壓裝置、電動蝶閥、三相不銹鋼磁力泵、繼電器、三菱變頻器及三相電加熱管構成，此外電加熱鍋爐含有防干燒維護機器設備。并把各傳感器檢測及執行機構控制數據信號同板上的電源插座相接，有利于學生本人聯線構成不同類型的控制系統軟件。

2、實驗桌：實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固。

3、溝通交流變頻式控制：

4、控制類型：

1）多功能儀表控制

2）遠程控制數據收集控制

3）DCS分布式系統全過程控制

4）S7-300PLC全過程控制

5）S7-200PLC全過程控制

6）單片機設計控制

7）以太網接口控制

8）內嵌式以太網接口控制

三菱PLC控制

PCI數據采集卡控制

5、系統軟件實驗學習軟件：包含MCGS工控設備組態、組態王組態、和利時MACS V系統軟件組態、

STEP7數控編程軟件、WinCC組態及單片機設計數據收集與控制軟件等，依據系統配置開展配套設施。

三、實驗新項目：

本設備可以完成如下所示實驗項目主要內容：

1. 全過程控制體系結構構成的認知實驗

(1) 全過程控制及檢測系統硬件配置構造構成的認知與控制計劃方案的組成及聯接實驗

(2) 智能化調節儀表、智能化變送器儀表盤等多功能儀表的操作及主要參數設置實驗

(3) 傳感器校準(零點轉移與測量范圍調節)

2、控制對象特點檢測實驗：

(1) 單容水箱特點檢測實驗

(2) 雙容水箱特點檢測實驗

3、單回路控制系統軟件實驗：

(1) 單回路控制系統軟件實踐探索

(2) 上水箱（或中水箱或下水箱）液位儀定值控制實驗

(3) 雙容水箱液位儀的定值控制實驗

(4) 三容水箱液位儀的定值控制實驗

(5) 加熱爐里膽靜態數據水的溫度的定值控制實驗

(6) 加熱爐里膽動態性水的溫度的定值控制實驗

(7) 加熱爐筒夾水的溫度的定值控制實驗

(8) 電動調節閥環路流量定值控制實驗

(9) 交流電機調速磁力驅動泵環路流量定值控制實驗

4、環境溫度位式控制系統軟件實驗：

(1) 加熱爐里膽水的溫度位式控制實驗

5、串級控制全面的實驗：

(1) 串級控制系統軟件連接實踐活動

(2) 水箱液位儀串級控制實驗

(3) 三閉環控制液位儀控制實驗

(4) 下水箱液位儀與電動蝶閥流量串級控制實驗

(5) 下水箱液位儀與交流電機調速磁力驅動泵環路流量串級控制實驗

(6) 加熱爐里膽水的溫度與加熱爐里膽循環系統出水量的串級控制實驗

(7) 風機盤管排水口水的溫度與開水流量串級控制實驗

6、比率控制系統軟件實驗：

(1) 單閉環控制流量比率控制實驗

(2) 雙閉環流量比率控制實驗

7、落后控制系統軟件實驗：

(1) 風機盤管排水口環境溫度的純落后控制實驗

(2) 風機盤管排水口濕度的落后控制實驗

(3) 總流量純落后控制實驗

8. 前饋控制-意見反饋控制系統軟件實驗

(1) 加熱爐里膽水的溫度的前饋控制-意見反饋控制實驗

(2) 下水箱液位儀的前饋控制-意見反饋控制實驗

9、耦合控制系統軟件實驗：

(1) 上水箱水的溫度與水位的耦合控制實驗

(2) 加熱爐筒夾水的溫度與加熱爐里膽水的溫度的耦合控制實驗

10. 工控設備組態組態軟件控制實驗

(1) 時序數據庫組態軟件實驗

(2) 圖形動畫、表格、曲線圖、報案組態軟件實驗

(3) 機器設備通信組態軟件實驗

(4) 腳本程序運用組態軟件實驗

四、多功能儀表控制:

1、MY-12 智能化溫度控制儀（三件）

系統采用全智能的AI-818儀表盤（3只），線形電流量4～20mA電流量導出，包括人工智能技術調整優化算法，模糊不清PID及主要參數自整定作用，可構成三閉環控制控制系統軟件。

2、MY -13 智能化位式溫度控制儀

系統采用全智能的AI-708儀表盤，含有電子計算機RS485通信作用，選用電磁閥位式導出、位式控制優化算法，掛箱內部結構配有交流接觸器位式控制設備，儀表盤可以根據設定值、回差來控制電磁閥動作，進行環境溫度位式控制。

3、MY -14 比率器、前饋控制意見反饋管道補償器、耦合設備

選用硬件配置前饋控制意見反饋管道補償器、比率器及耦合設備，進行前饋控制意見反饋、比率、耦合操縱實驗，在其中根據比率器可完成總流量單閉環控制與雙閉環比率操縱實驗；根據前饋控制意見反饋管道補償器能完成液位儀與總流量及其溫度與流量前饋控制反饋調節實驗；根據耦合設備可完成液位儀與環境溫度及其加熱爐筒夾與里膽溫度耦合實驗。

五、遠程控制數據采集操縱：

1、遠程控制數據采集控制系統硬件配置部件

(1) MY -21 遠程控制數據采集熱電偶鍵入模塊

(2) MY -22 遠程控制數據采集模擬量輸出模塊

(3) MY -23 遠程控制數據采集模擬量輸入模塊

(4) RS232/485通訊轉化器

2、遠程控制數據采集控制系統手機軟件構成：

上臺PC機中組裝MCGS工控設備組態軟件及模塊測試工具，實驗操縱根據MCGS工控設備組態軟件撰寫上位機軟件監控軟件的運轉優化算法，同時可開展通訊參數改動及設置控制系統的參數，被測主要參數的實時曲線圖、歷史時間曲線圖開展動態展示，除此之外，還會對實驗流程表與本實驗有關的被測參數變化規律開展表明。

3、系統特點：

該上位機軟件控制系統事實上歸屬于電子計算機DDC控制系統，這是將模擬量輸入AI模塊和模擬量輸出AO模塊，開關量鍵入/導出DI/DO模塊放置電子計算機以外，電子計算機根據RS232/485通訊變換設備同DDC模塊（內置RS485通訊插口）通訊。

DDC收集模塊作用是將傳感器檢測過的被測主要參數標準信號根據AD轉換送進電子計算機，電子計算機同時也將通過控制計算發出來的控制信號根據DA變換發送給執行器（如：調節閥門、變頻調速器、晶閘管移相調壓裝置）。全部控制系統的控制策略及監控功能都是在上臺PC機中獲得。

六、DCS分布式系統過程管理：

1. DCS系統硬件部件

(1) MY -31 FM148 8路模擬量輸入（電流量型〈4～20mA〉/工作電壓型〈0～5V/1～5V〉）計算機接口I/O模塊

(2) MY -32 FM143 8路熱電偶（Pt100）鍵入計算機接口I/O模塊

(3) MY -33 FM151 8路模擬量輸出（電流量型〈4～20mA〉/工作電壓型〈0～5V/1～5V〉）計算機接口I/O模塊

(4) MY -34 MACS控制系統互聯網平面圖

2. DCS配套設施系統硬件模塊

(1) MCU主控芯片模塊（帶PROFIBUS-DP系統總線通訊接口）

(2) 24V直流穩壓電源模塊

(3) 以太網卡（Realtek8139 100M響應式以太網卡1張）

(4) 數據交換機（8端口號10/100M單速網絡交換機1只）

3. DCS系統給予MACS V組態軟件，實際分成：

(1) 數據庫系統中控室組態軟件

(2) 機器設備組態軟件

(3) 優化算法組態軟件

(4) 圖型組態軟件

(5) 操作員站在線監測手機軟件

(6) 服務器程序

4、系統特點：

DCS全過程控制系統硬件配置一部分徹底選用“和利時”的MACS V系統軟件，它會形象化清楚的將集散中心控制系統I/O模塊、當場控制系統等展示給學生們，使學生對DCS當場控制系統的組成有一個足夠的了解。手機軟件一部分徹底選用“和利時”的算法組態軟件監控軟件和操作員站上位機軟件電腦監控軟件，此軟件功能齊全，漢語頁面簡單易學的，學生們可以從操作員站和工程師站中進行DCS組態軟件操縱實驗。實驗?zāi)繕?biāo)使用了許多工業生產當場常見的檢驗控制系統。學生用對此系統的理解與使用，一旦進入公司以后就可以迅速融入辦公環境。與此同時此系統又為老師和研究生提供了一個高水準學習場所學術科研開發服務平臺。

七、S7-300 PLC過程管理：

1、S7-300系統硬件部件：

DB-41A S7-300程序控制器（包括服務器CPU315-2DP、MMC卡、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊）

2、S7-300其他系統硬件：

(1) CP5611通訊網口

(2) DP通訊專用電纜

3、S7-300系統軟件數控編程軟件：

上下位S7-300 PLC控制系統打開程序選用STEP7手機軟件編譯程序，并下衣到CPU315-2DP服務器模塊中。自動控制系統計算主要是由上下位的S7-300PLC實行。上臺PC機中電腦監控軟件選用WINCC V6.0工業觸摸屏手機軟件撰寫，上臺PC電腦監控軟件可以進行控制系統主要參數設置，被測主要參數即時曲線圖、歷史時間曲線圖、動態展示，實驗流程表的表明及本實驗有關的被測主要參數可視化數據表明。

4、SIMATIC WinCC—窗口監測中心手機軟件：

現階段，在PC的基礎上的操作工視頻監控系統早已快速地建立起來，SIMATIC WinCC使用最新軟件技術性上有潮流領頭人，WinCC意味著Windows Control Center（窗口監測中心），也就是說，他在Windows規范環境下的各種各樣便利功能，可以確保安全可靠的操縱生產制造。WinCC的特點之一是全方位開放，它能夠容易地融合標準及可執行程序形成工業觸摸屏，清晰地達到具體規定。WinCC既能用于進行小規模的，簡單過程管理和監管，還可以用來進行繁雜的應用。在任何時候WinCC都可以形成好看的人機對話插口，確保生產過程的安全性，使操作員可以優化生產過程。WinCC應用所配備的人機接口，能夠清楚地管理與優化生產過程事件。除此之外，WinCC還提供合理、安全全過程實際操作作用。
