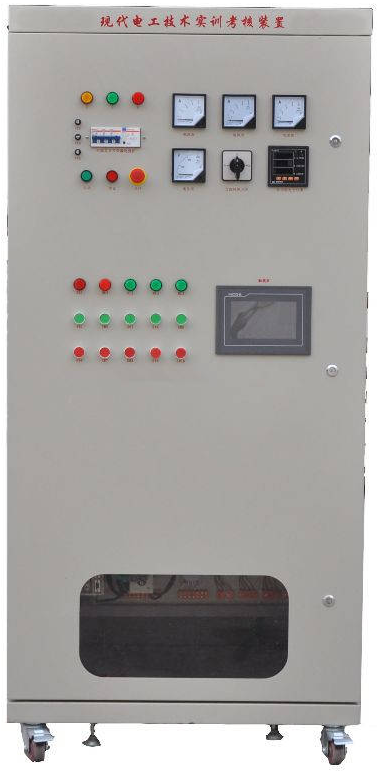

當代電工技術實訓考評設備
當代電工技術實訓考評設備是按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”規定，融合生產制造具體和職業需求的能力要求，依照職業技術學校的課堂教學和實訓規定研發和開發的商品。該實訓考評機器設備適宜中專職業學校、職業技術學校的電力設備安裝與維護、機電技術應用、電氣運行和控制、電氣技術應用和電子電氣運用與維護等相關與非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制系統》、《電機控制電路》、《機電傳動控制控制電路》等對口專業模塊專業能力教學和實訓。維修電工高端、技工培訓涉及到技術專業具體內容廣，技術性跨越性大，目前維修電工課堂教學、學習培訓、考評機器設備全部采用各種不同的專業設備組成考試的方式，（如：電力電子技術考評機器設備、數控車床電氣設備考評機器設備、PLC設施等），投資成本大，專業技能培訓、考核點多，不方便應用、考評提前準備時間久、占有考評資源豐富、且不益于占地總面積比較有限的生活環境應用。
當代電工技術實訓考評設備以標準化的配電箱為主導柜，合理安排箱體的兩面室內空間，合理地布局家用電器及各類實驗儀器，主要是為了擺脫以上技術特征中存在的不足，提供一種占地總面積小、空間布局合理、結構緊湊、功能完善，提升考評質量的新技術應用計劃方案。這種維修電工課堂教學立式實訓考評設備，包含有柜子、視窗、儀表盤操作盤、電氣控制系統、電機發電機組構成，所講的電氣控制系統由好幾個一部分前后左右控制面板豎向展開排序，包含觸摸顯示屏一部分、PLC服務器一部分、變頻調速器一部分、直流穩壓電源一部分、機電傳動控制與繼電器操縱一部分，轉速比精確測量一部分，交交流電壓、電流量，單三相交流電流能、溝通交流輸出功率、功率因素精確測量一部分等構成，是一套綜合型較強是實訓、考評、評定機器設備，適合于維修電工高端、技術員的實訓、鑒定考試。
一、性能參數：
1、機器設備構造：實訓柜；
2、開關電源：
1)鍵入：三相AC 380V ±10% 50HZ 三相五線；
2)固定不動溝通交流導出： 380V 接燈線式 1組；220V 接燈線式 1組； 220V 電源插座式3組；
3)固定不動直流電導出： 24V 1組；-24V 1組；±12V 各1組；±5V 各1組；
3、插口及儀表盤：數顯式交流電流表3只；單相電功率因數表1只；單/三相功率因數表2只；數顯式交流電壓表1只；
4、整流管：1組。
5、維護：過流保護、過壓保護、漏電保護器，漏電保護器動作電流≤30mA；
二、當代電工技術實訓考評設備結構與功能特性：
1、該設備以標準化的電機控制柜為主體，合理安排箱體的兩面室內空間，合理地布局家用電器及各類實驗儀器，占地總面積小、空間布局合理、功能完善，為學校提供了一種綜合性實訓試驗創新方案。解決了目前試驗、實訓機器設備按專業區劃所帶來的綜合型差難題，提升了練習學生們的實踐活動和運用能力。
2、該設備包含柜子、視窗、儀表盤操作盤、電氣控制系統、電機發電機組構成，每一個電氣控制系統由好幾個一部分前后左右控制面板豎向展開排序，包含觸摸顯示屏一部分、PLC服務器一部分、變頻調速器一部分、直流穩壓電源一部分、機電傳動控制與繼電器操縱一部分，轉速比精確測量一部分，交交流電壓、電流量，單三相交流電流能、溝通交流輸出功率、功率因素精確測量一部分等構成，地界配有最少四個橡膠輪，便捷箱體挪動。合乎對應的職業資格培訓規定。
3、本機器設備依據生產制造現場電機控制柜設計方案，元器件按生產制造具體常用的控制電路配置，采用元器件與生產制造、日常生活實際應用的元器件一樣，構建工作中場景，實訓與生產制造具體的工作步驟同樣，所得到的能力提升全方位，把握的技術專業知識技能堅固，對于學生產生專業能力的運動效果好。配置漏電保護器、負載和電源保護，確保生命安全和設備運行安全性。經鑒定機構數次應用實踐經驗證明，是一種理想的職業文化教育實訓機器設備。
三、可進行的常見實訓新項目：
1.單相電表的連接；
2.立即式三相有功功率電表的連接；
3.間接性式三相有功功率電表的連接；
4.變換開有關于電流表連接精確測量三相工作電壓。
5.功率因素的精確測量；
6.功率因數表一表法精確測量三相負荷；
7.功率因數表兩表法精確測量三相負荷；
8.電壓表與電壓互感器Y連接電源的組裝；
9.電壓表與電壓互感器V連接電源的組裝；
10.溝通交流異步電動機的啟動控制電路連接；
11.溝通交流異步電動機的單邊持續旋轉的控制電路連接；
12.三相異步電動機直接起動、停車控制電路連接；
13.交流接觸器互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
14.按鍵互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
15.按鍵、交流接觸器互鎖的三相溝通交流異步電動機正、翻轉控制電路的連接；
16.三相溝通交流異步電動機Y-△（手動式轉換）運行控制電路的連接；
17.三相溝通交流異步電動機Y-△（時間控制器轉換）運行控制電路的連接；
18.轉子繞組串聯電阻運行控制電路的連接；
19.三相溝通交流異步電動機能耗制動控制電路的連接；
20.三相溝通交流異步電動機反接制動控制電路的連接；
21.幾臺（3臺以下的）電動機次序控制電路的連接
22.電動機來回行程安排控制電路的連接；
23.數控車床控制電路的連接；
24.電葫蘆控制電路的連接。
25.三相溝通交流異步電動機既可以啟動，又可持續旋轉的控制電路連接；
26.兩個地方控制電路的連接；
27.按鍵轉換的單速電動機調速控制電路的連接；
28.時間控制器轉換的單速電動機調速控制電路的連接；
29.半波整流能耗制動控制電路的連接；
30.離心式開關協調的反接制動控制電路的連接；
31.變頻器面板作用基本參數及使用實訓；
32.變頻調速器對電機點動控制、起停操縱；
33.電機轉速比兩段操縱；
34.直流、變頻式切換控制；
35.根據模擬量控制的電機開環變速；
36.根據控制面板操控的電機開環變速；
37.變頻調速器的保護與報案作用實訓；
38.根據PLC的變頻調速器開環變速；
39.PLC交通信號燈操縱實訓；
40.PLC控制電機順序啟動；
41.PLC控制三相異步電動機Y-△啟動電路；
42.觸摸顯示屏的基本參數；
43.觸摸顯示屏的程序編寫；
44.觸摸顯示屏、PLC、變頻調速器綜合實訓；
45.單結晶體管觸發電路（綜合運用新項目）
46.晶閘可控硅單相電半控橋式整流（電阻負載）的調節和分析
47.可控硅單相電半控橋式整流（電阻器電感器負荷）（反電勢負荷）的探索
48.IGBT管直流電斬波電路的調節和分析
49.雙向可控硅單相交流調（調光臺燈）電源的制做與調節（綜合運用新項目）
