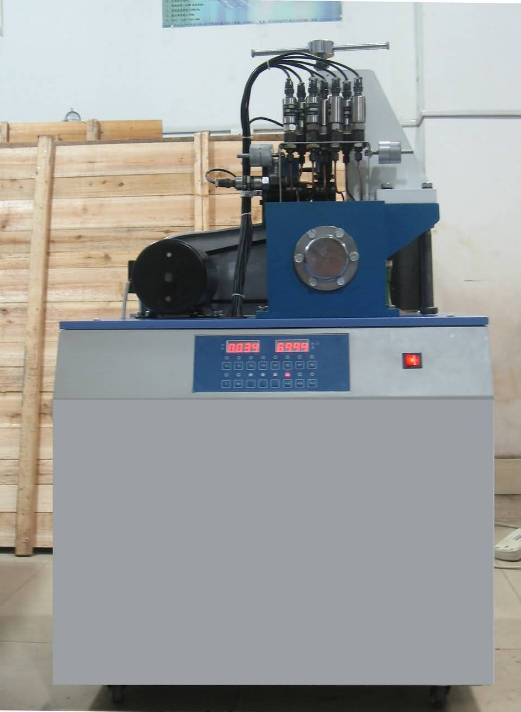

液態氣體壓力滾動軸承實驗臺
一、關鍵性能參數：
1、電機額定功率：375W；
2、限速范疇：3-500轉/分，限速精度：±1轉/分；
3、負荷范疇：0-200kg；
4、管路液位傳感器8個（0.6Mpa），負載感應器1個（0-400kg），拉壓力傳感器1個（50N），感應器精度：±0.2％（讀值）；
5、圓柱滾子容許較大工作中轉速比為300rpm；
6、容許較大載入力是200kg；
7、活塞銷內直徑d=70mm；有效長度L=125mm； 光滑度▽7（1.6 ）；原材料ZQSn6-6-3；
8、尺寸：670×500×650mm；
9、凈重：52kg。
二、標準配置：
1、電磁調速電機1個；
2、管路液位傳感器8個，負載感應器1個，拉壓力傳感器1個，
3、彈力載入設備、測試報告設備一套，測試工具一套，多媒體系統光碟一個，任意專用工具一套。
三、實驗具體內容：
1、觀查滾動軸承的構造，精確測量其軸向油膜壓力分布和徑向油膜壓力分布；
2、測量其磨擦特點曲線，不是很高轉速比能夠進行演試，能觀查并測算油膜薄厚。
四、特性特點：
1、可以進行自動式檢驗；
2、對技術參數轉變曲線開展全自動制作；
3、壓力很大油膜遍布曲線的模擬仿真；
4、磨擦情況的分析；
5、徑、徑向油膜壓力分布和磨擦特點曲線的評測；
6、選用彈力載入系統軟件，可以有效減少主軸軸承電動機軸的變型；
7、選用45號鋼承重環，高效地阻攔活塞銷變型并提升了檢驗數據信息信息真實性；
8、選用均衡套平衡系統，確保了活塞銷平衡，調節省時省力，提升了檢驗精度。
五、檢驗自動控制系統及教學分析手機軟件具體內容和優勢：
1、檢驗自動控制系統以AVR系列產品單片機設計組為基礎，裝有變大、過濾、抗干擾性電源電路完成數據收集、變大、基本處理數據通信，及其電機控制系統等服務，此系統運用串口通信完成數據收集箱和手機間的信息通訊；
2、該實驗臺教學分析手機軟件以AVR為開發服務平臺，包含實驗基本介紹、實驗錄影、主要參數大數據可視化、實驗過程分析等相關信息；
3、能夠?qū)崟r同步運動參數的即時轉變曲線；
4、實驗結論可以通過文字形式儲存，同時可在互聯網上推送，有利于數字化實驗，使老師可以從在網上批作業；
六、造型設計及表層處理：
1、空氣美觀大方、實體感重、生產加工細致
2、金屬材料露出件不銹鋼、別的表層防銹加靜電噴塑
3、塑表層整齊、光潔清、清理無刮痕和掉下來色斑。
