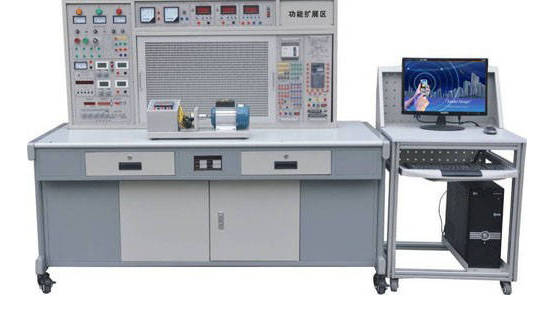

網孔型電工電子機電傳動控制交流電機調速PLC控制綜合性實訓裝置
網孔型電工電子機電傳動控制交流電機調速PLC控制綜合性實訓裝置是為了配合在我國高等職業教育和就業人群操作過程、學習培訓、檢測的要求，我司結合了公辦?？茖W(xué)校、高職院校、技術學校的《電焊工技能訓練》《電工實訓》《電氣設備控制技術性》《機電傳動控制控制配電線路與技能訓練》《電機及拖動基礎》《工廠電磁閥觸碰控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子器件技能訓練》等有關學科的試驗及實訓課程內容而研制出電焊工實訓裝置。
裝置電焊工一部分選用網孔排架結構，練習與評定貼近工業生產當場，外觀設計美觀大方、構造合理，堅固、經久耐用，實訓方法靈便，提升電子器件就可以提升實訓新項目，擴展性強。裝置設定多種科學合理安全性保障措施，保證設備及作業者生命安全，特別適合各公辦專科學校、職業學校、技術學校以及各類培訓學校練習學生們電工電子專業技能、專業能力和變頻調速器、PLC綜合性專業技能，也可以進行電焊工級別考核評價職業技能鑒定。
電工技能實訓根據安全消防、實用工具及儀表盤的應用、電焊工綜合性技能訓練、電動機組裝、維護保養與故障排除、電機控制線路安裝技術、調節檢修、常見生產制造機械電氣控制配電線路安裝聯線，故障診斷和處理，根據PLC及變頻調速器的電動機基本上控制配電線路及其常見數控車床的控制，可以達到工作及社保職業資格培訓中級以上職稱水準。電子器件專業技能實訓改革創新傳統式試驗室實訓教學方式，根據基本上專業技能和三十幾種實用電源的制做、調節，讓學生把握電子產品制作調節，學會閱讀電路設計圖和PCB圖，了解電子元件的挑選、檢測，把握電焊焊接和電源電路裝配工藝專業技能（配置三十幾套特別制作實訓線路板和相對應電源電路電子器件），并且能夠解決設備安裝調試過程中遇到問題。實訓電路板上包含開關、聲頻、數據信號產生、記數、譯碼器、表明、精確測量、控制等實訓具體內容。
一個實訓室參照標準配置1臺老師臺（實訓演試兼各自控制學生管理電源）和12臺/24座學生們臺，用戶可以依據學生人數酌情考慮調整學生們臺。全部實訓考評室奢華、魄力，規范化與安全程度較高。該裝置是各種院校試驗實訓室現代化關鍵標示商品。
一、電工電子實訓裝置特性：
1、選用網孔排架結構，實訓方式靈便，貼近工業生產當場，提升電子器件就可以提升實訓具體內容，有利于二次開發及作用拓展。
2、實訓主題鮮明，實訓考評知識豐富，綜合型強，合理節約實訓場所。
3、安全性保障措施嚴實、有效、科學合理，外型奢華、魄力。
4、根據PLC及變頻調速器的電氣設備控制實訓新項目，配置了MCGS組態與電腦開展通訊監管實訓工作狀態。
5、一個實訓室標準配置1臺老師臺，即可作實訓演試，又可控制全室學生們臺工作電源，安全性主要參數進一步提高。
二、電工電子實訓臺技術規格：
1、工作中電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜1.0KVA
4、凈重：200Kg
三、實訓屏組成與特性：
1、實訓屏機殼：鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。
2、電源及主要參數：
2.1、鍵入電源：三相四線電源，鍵入時紅、黃、綠三只顯示燈亮。
2.2、電源導出：總電源開關開啟后，打開電源開鎖車，按住啟動鍵，三相四線電源導出，三只450V電流表標示工作中相電壓。
3、安全防護：配有工作電壓型漏電保護開關和電流量型漏電保護開關，且有單片機設計全自動控制實時監控裝置負載或短路故障，全自動斷開總電源，故障處理按住復位開關即可再度運行電源，保證設備及作業者安全性。
4、恒流電源穩壓管雙用電源：雙路單獨。每路電壓0-30V，輸出電壓4mA-2000mA，內藏式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷，電流強度導出用0.5級數字表標示。工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mV。
5、 5V直流穩壓電源1路，輸出電壓500mA。
6、試驗管理工具：平常做為數字時鐘應用，具備設置登陸密碼、實訓考評時長、按時報案、斷開電源等服務；除此之外，還可以自動記錄因為布線或操作不正確造成的報警頻次，為作業者實訓、考評提供一個統一的標準。
7、智能化輸出功率、功率因數表：
由24位專用型DSP、16位高精密AD轉換器及快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放15組觀測數據，供及時查看。
8、直流電數顯電壓表一只，選用ECL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。具備全自動與手動式測量范圍，檢測范圍：0-300V。手動式測量范圍為：2V、20V、300V。檢測精度為0.5級。具備文件存儲與查詢服務。
9、直流電數顯式毫安表一只，選用ECL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用操縱方式。具備全自動與手動式量程，檢測范圍：0-2000mA。手動式量程為：20mA、200mA、2000mA。檢測精度為0.5級。具備文件存儲與查詢服務。具備超量程報案、標示及斷開總開關電源等服務。
10、指南針精確測量電度表：溝通交流450V 1只，溝通交流5A 3只，精密度1.0級。
11、整流二極管：提供四只IN5408二極管，用于整流器或能耗制動。
12、大功率電阻：三只75Ω/75W電阻器用于電機降壓啟動，一只10Ω/25W電阻器用于異步電機的能耗制動。
13、單、三相插座：為外界儀器設備提供工作中開關電源。
14、一次單脈沖源：每撥一次鈕子開關可導出一對正負極單脈沖。
15、信號發生器：
15.1 函數公式頻率計：導出正弦波、三角波、矩形波。
15.2 工作頻段：由5Hz到550KHz，分五個頻率段。
15.3 工作頻率標示：由Hz表立即讀取。
15.4工作電壓導出范疇：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三級損耗：0db，20db，40db，具備持續細調。矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz力度持續可調式；三角波：5Hz-250KHz＞1V。
16、PLC服務器：提供三菱FX1N-24mR-001型服務器及外場器件。
17、變頻式實踐部件：提供三菱FR-S520SE-0.4KW變頻調速器及外場器件。
18、不銹鋼板電動機滑軌及光電編碼器。
四、實踐實際操作桌：
鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和元器件儲存柜，構造牢固、造型設計別具一格。
五、網眼型電工電子機電傳動控制交流電機調速PLC控制綜合性實訓設備參照實訓考核內容：
A：電焊工一部分：
1．低電壓驗電筆的應用
2．滅火器的操作步驟（老師演試）
3．口對口心肺復蘇術法及胸外心血管壓擠法搶救的把握
4．常見工具使用與鑒別
5．常見輸電線連接和絕緣層的修復
6．電鉻鐵的拆卸與電焊焊接能力提升
7．電焊工建筑識圖練習
8．電工布線加工工藝
9．日日光燈電路的安裝接線
10．單相電表立即接線電路組裝
11．單相電表經電壓互感器的接線電路組裝
12．配電板組裝
13．房間內布線
14．室內采光電路組裝
15．?dāng)?shù)字萬用表變換開關的使用及讀值
16．交流電流的精確測量
17．交流電壓、直流電電流的測量
18．電流計、電流表安裝
19．電阻的測量
20．絕緣電阻表、鉗形電流表接地線電阻檢測儀的應用
21．單相電輸出功率、功率因素的精確測量
22．三相四線有功功率電表安裝接線
23．三相四線有功功率電表經電壓互感器安裝與接線
24．常見開關電磁閥拆卸
25．直流接觸器的拆裝與拼裝
26．常見運行器的結構觀查與檢驗
27．小型變壓器的制作
28．中小型變壓器故障查驗與清除
29．三相鼠籠式電動機拆卸與檢測
30．三相鼠籠式異步電機運作巡查
31．三相鼠籠式異步電機的定時維修
32．三相鼠籠式電機故障診斷
33．轉子繞組部分故障清除
34．單相電電容傳感器電機繞組的拆卸
35．單相電電容傳感器電機常見故障與清除
36．手動式順轉控制配電線路安裝與維修練習
37．交流接觸器啟動順轉控制
38．具備鎖緊的反轉控制
39．具備過壓保護的反轉控制
40．交流接觸器互鎖的正反轉控制
41．按鍵互鎖的正反轉控制配電線路
42．按鍵、交流接觸器復合型互鎖的控制配電線路
43．按觸器控制Y-△降血壓控制
44．時間控制器控制Y-△降血壓啟動控制
45．直流電機的拆卸練習（老師演試）
46．直流電機的維修練習（老師演試）
B：電子器件一部分：
1．常見儀表設備的應用
2．常見電子元件的鑒別與檢驗
3．電鉻鐵拆卸與電子器件電焊焊接能力提升
4．印刷電路板的制作
5．三端集成化穩壓直流電源的制作
6．串連型可調電源的制作
7．低頻信號電壓放大器的安裝與檢測
8．具備負的反饋信號增強器電路的制作與檢測
9．文式橋震蕩器的電焊與調節
10．充電電壓監控電路的制作與檢測
11．電子器件催眠器電路的制作
12．仿真模擬"知了猴"電子器件電路的制作實訓
13．好用語音控制、光控開關省電照明燈具的制作與實訓
14．電子驅蚊器線路制作實訓
15．保護眼睛計時器配電線路
16．視頻語音報警喇叭的制作與實訓
17．推理測試裝置的制作與檢測
18．正負極差分信號的制作與檢測
19．智商競賽搶答器的制作
20．水位報警器電路的制作
21．迷你型閃亮花燈的制作
22．光控開關歌曲電子門鈴
23．好用仿真模擬吹風控制裝置的制作
24．小臺燈變光電路
25．好用CMOS觸碰鎖鑰電路
26．自動充電器的制作
27．半導體收音機的安裝與調節
28．助聽的安裝與調節
29．聲、光控開關樓道燈的安裝與調節
30．滅火機器人的安裝與調節
C：機電傳動控制一部分：
（1）電動機基本實訓
1．三相鼠籠式異步電機的認知試驗
3．三相鼠籠式異步電機工作特點
2．三相鼠籠式異步電機的滿載試驗
4．三相雙速電機的認知試驗
（2）電動機控制一部分
